KaVo ORTHOPANTOMOGRAPH OP 3D Benutzer- Und Installationshandbuch Seite 139

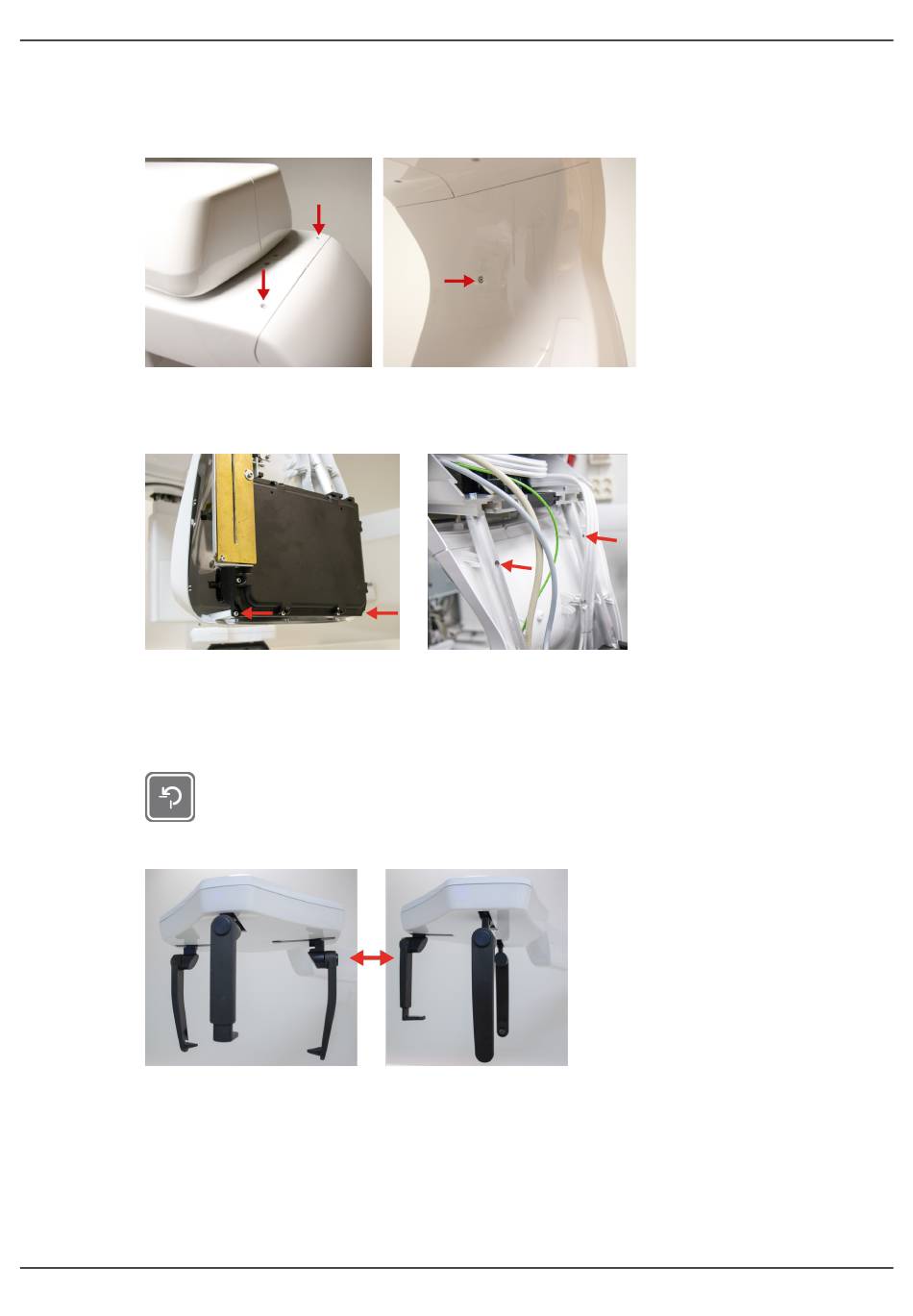

1. Nehmen Sie die hintere Abdeckung des PAN/3D-Röhrenkopfs ab, indem Sie die
drei angegebenen Schrauben entfernen und die Abdeckung nach außen ziehen.
Über der Schraube in der Mitte der Abdeckung befindet sich eine Kappe zur
Schraubenabdeckung.
2. Nehmen Sie die vordere Abdeckung des PAN/3D-Röhrenkopfs ab, indem Sie die
vier Halteschrauben für die Abdeckung am Röhrenkopfrahmen entfernen und die
Abdeckung nach außen ziehen.
3. Wählen Sie CEPH-Kopfhalter-Kalibrierung aus dem Menü Kalibrierungen auf der
GUI aus.
4. Drücken Sie die START-Taste auf dem Patientenpositionier-Bedienfeld. Das Gerät
bewegt sich in die CEPH-GRUNDST.-Position.
5. Drehen Sie den CEPH-Kopfhalter einige Male in LAT- und p.-a.-Positionen.
ORTHOPANTOMOGRAPH
™
OP 3D
9 Installation
139
