• Anschluss am Gerät
– über Klemmenleiste
– oder über M12 Flanschsteckverbinder
Pos : 273.6 /Anleitungen/El ektr oni k/FU und Starter/4. Inbetri ebnahme/AS-Interfac e [alle Geräte]/Mer kmale und Technisc he Daten_03 [SK 1x0E] @ 9\mod_1443520981912_6.doc x @ 247398 @ 5 @ 1

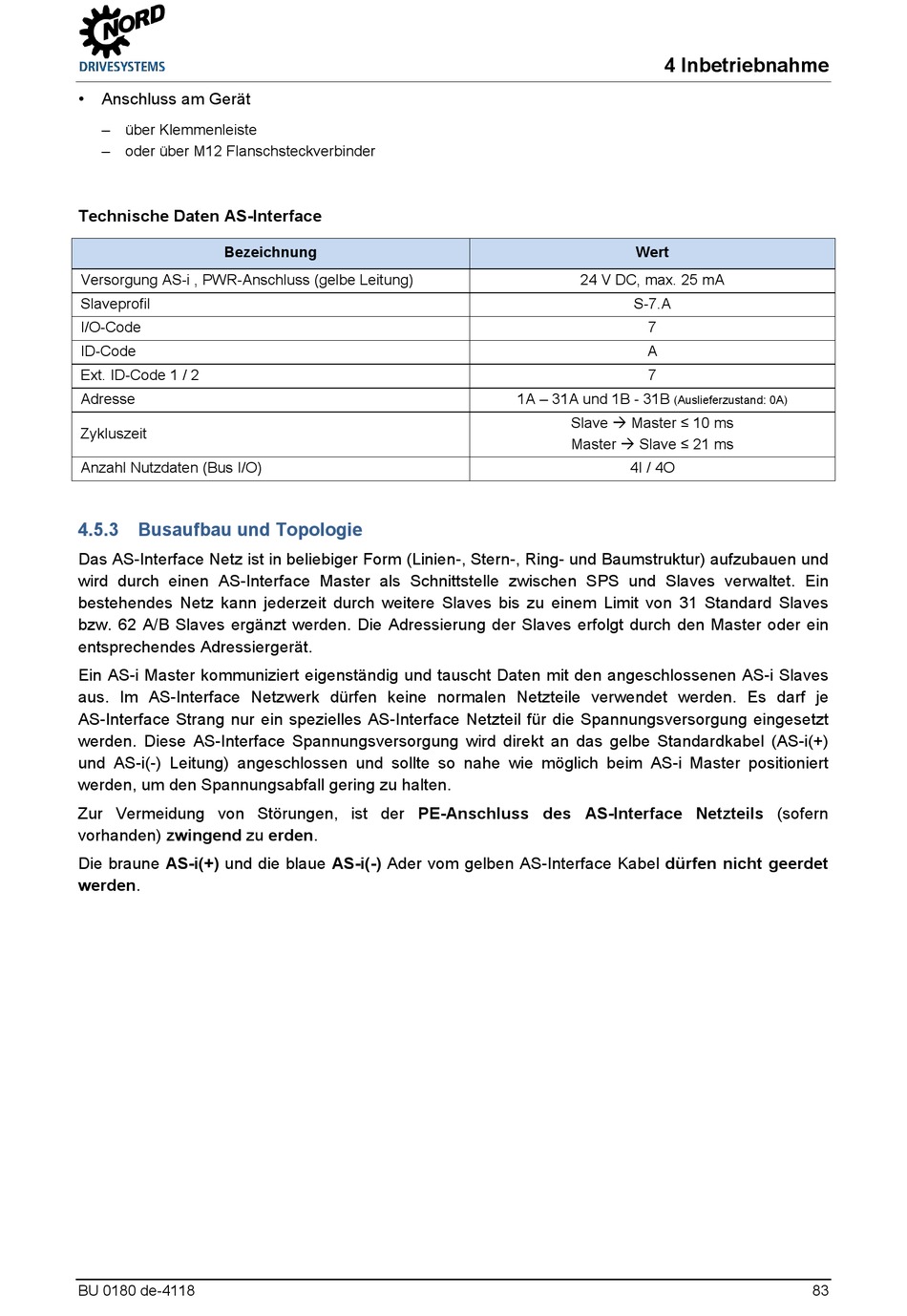

Technische Daten AS-Interface
Bezeichnung
Versorgung AS-i , PWR-Anschluss (gelbe Leitung)
Slaveprofil
I/O-Code
ID-Code
Ext. ID-Code 1 / 2
Adresse
Zykluszeit
Anzahl Nutzdaten (Bus I/O)
Pos : 273.7 /Anleitungen/El ektr oni k/FU und Starter/4. Inbetri ebnahme/AS-Interfac e [alle Geräte]/Bus aufbau und T opologi e_01 [SK 1xxE, SK 2xxE, SK xxxE-FDS] @ 9\mod_1443522627536_6.doc x @ 247430 @ 3 @ 1

4.5.3 Busaufbau und Topologie

Das AS-Interface Netz ist in beliebiger Form (Linien-, Stern-, Ring- und Baumstruktur) aufzubauen und
wird durch einen AS-Interface Master als Schnittstelle zwischen SPS und Slaves verwaltet. Ein
bestehendes Netz kann jederzeit durch weitere Slaves bis zu einem Limit von 31 Standard Slaves
bzw. 62 A/B Slaves ergänzt werden. Die Adressierung der Slaves erfolgt durch den Master oder ein
entsprechendes Adressiergerät.
Ein AS-i Master kommuniziert eigenständig und tauscht Daten mit den angeschlossenen AS-i Slaves
aus. Im AS-Interface Netzwerk dürfen keine normalen Netzteile verwendet werden. Es darf je
AS-Interface Strang nur ein spezielles AS-Interface Netzteil für die Spannungsversorgung eingesetzt
werden. Diese AS-Interface Spannungsversorgung wird direkt an das gelbe Standardkabel (AS-i(+)
und AS-i(-) Leitung) angeschlossen und sollte so nahe wie möglich beim AS-i Master positioniert
werden, um den Spannungsabfall gering zu halten.
Zur Vermeidung von Störungen, ist der PE-Anschluss des AS-Interface Netzteils (sofern
vorhanden) zwingend zu erden.
Die braune AS-i(+) und die blaue AS-i(-) Ader vom gelben AS-Interface Kabel dürfen nicht geerdet
werden.
Pos : 273.8 /Anleitungen/El ektr oni k/FU und Starter/4. Inbetri ebnahme/AS-Interfac e [alle Geräte]/Bus aufbau und T opologi e_02 [SK 1x0E] @ 9\mod_1443537070297_6.doc x @ 247620 @ @ 1
BU 0180 de-4118
4 Inbetriebnahme
Wert
24 V DC, max. 25 mA
S-7.A
7
A
7
1A – 31A und 1B - 31B
(Auslieferzustand: 0A)
Slave  Master ≤ 10 ms
Master  Slave ≤ 21 ms
4I / 4O
83
