• nur BGII: Eingebauter Bremschopper für 4 Quadranten-Betrieb, optionale Bremswiderstände
(intern / extern)
• 2 analoge Eingänge (umschaltbar zwischen Strom- und Spannungsbetrieb), welche auch als
Digitaleingang genutzt werden können
• 3 digitale Eingänge
• 2 digitale Ausgänge
• Separater Temperaturfühler-Eingang (TF+/TF-)
• NORD-Systembus
Abschlusswiderstand und per DIP-Schalter einstellbarer Adresse
• Vier getrennte, online umschaltbare Parametersätze
• LEDs zur Diagnose
• RS232/RS485 Schnittstelle über RJ12-Stecker
• Betrieb von Drehstromasynchronmotoren (ASM) und Permanent Magnet Synchron Motoren
(PMSM)
• Integrierte PLC ( BU
Zusatzeigenschaften SK 190E
• Integrierte AS-Interfaceschnittstelle
Pos : 26 /Anl eitungen/Elektroni k/FU und Starter/1. Allgemei nes/Optionsbaugruppen [BU0135, BU 0180, BU 0200] @ 1\mod_1342688473060_6.doc x @ 35107 @ 5 @ 1
Optionsbaugruppen
Optionsbaugruppen dienen der funktionalen Erweiterung des Gerätes.
Sie sind sowohl als Einbauvariante, der sogenannten Kundenschnittstelle SK CU4-... als auch als
Anbauvariante, der sogenannten Technologiebox SK TU4-... verfügbar. Neben den mechanischen
Unterschieden weisen Einbau- und Anbauvarianten teilweise auch Unterschiede im Funktionsumfang
auf.

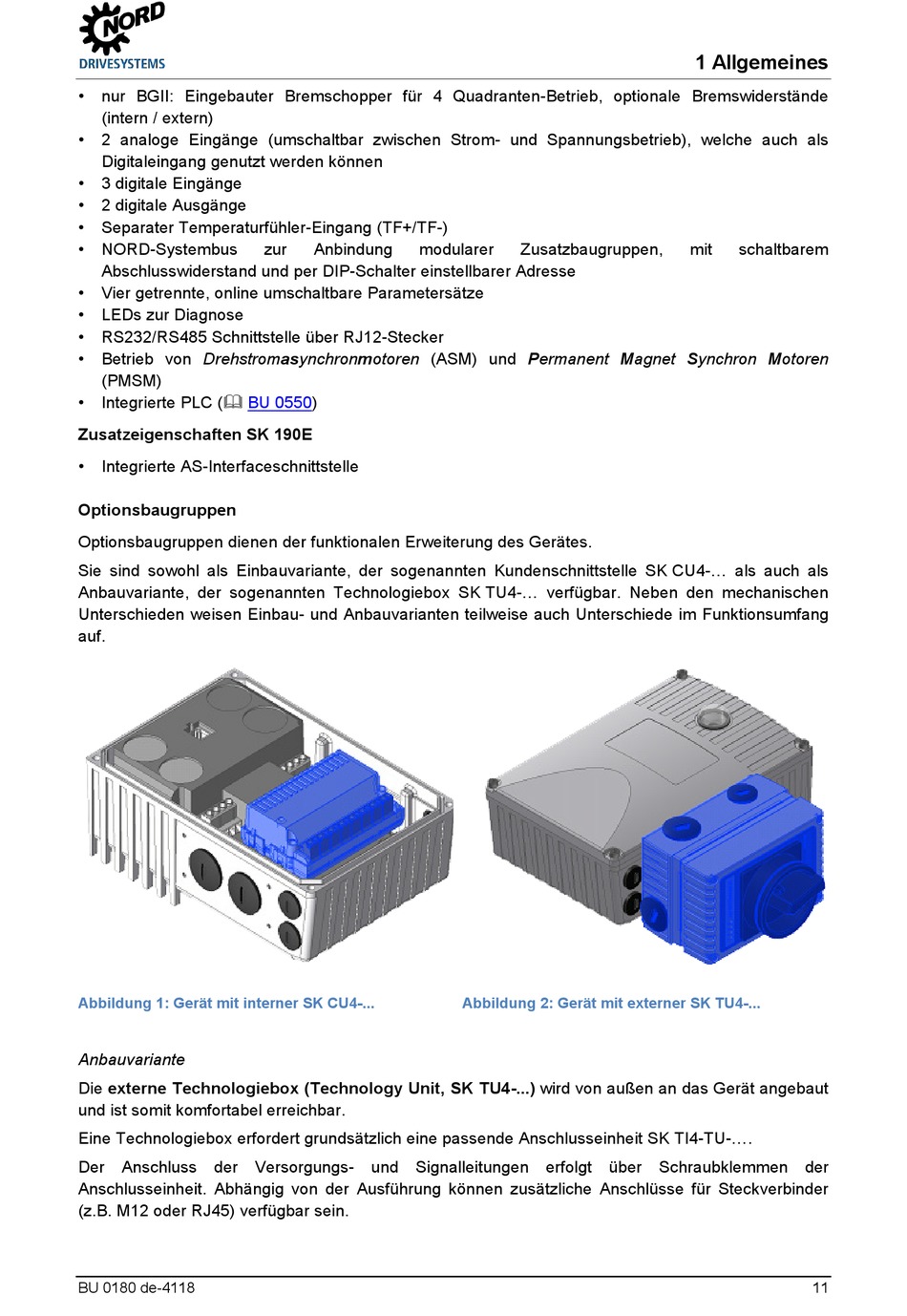

Abbildung 1: Gerät mit interner SK CU4-...
Anbauvariante
Die externe Technologiebox (Technology Unit, SK TU4-...) wird von außen an das Gerät angebaut
und ist somit komfortabel erreichbar.
Eine Technologiebox erfordert grundsätzlich eine passende Anschlusseinheit SK TI4-TU-....
Der Anschluss der Versorgungs- und Signalleitungen erfolgt über Schraubklemmen der
Anschlusseinheit. Abhängig von der Ausführung können zusätzliche Anschlüsse für Steckverbinder
(z.B. M12 oder RJ45) verfügbar sein.
BU 0180 de-4118
zur Anbindung modularer
0550)
Zusatzbaugruppen,
Abbildung 2: Gerät mit externer SK TU4-...
