BU 0800 – de

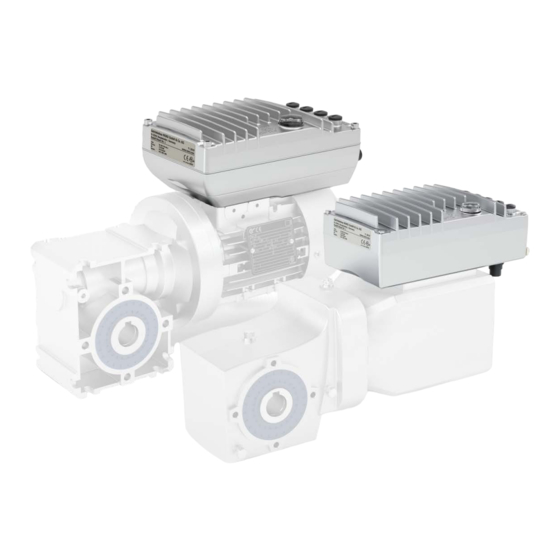

NORDAC ON / ON+ (SK 3xxP)
Handbuch mit Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NORD NORDAC ON

Inhaltszusammenfassung für NORD NORDAC ON

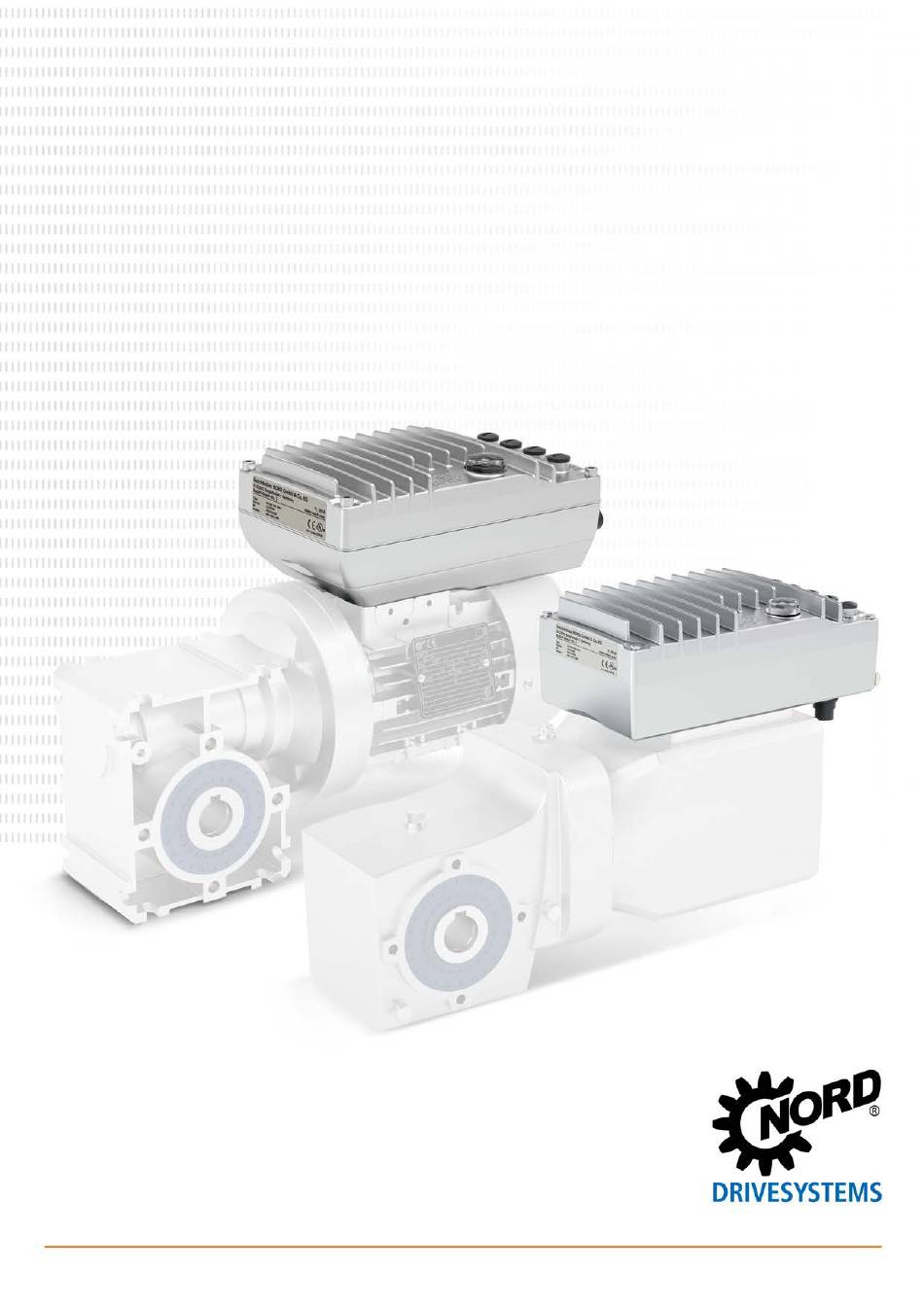

  • Seite 1 BU 0800 – de NORDAC ON / ON+ (SK 3xxP) Handbuch mit Montageanleitung...
  • Seite 2 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 3 /Anl eitung en/El ektr onik /FU und Starter/0. Pr olog/D ok umentati on - Versionsliste [SK 300P] @ 77\m od_1627892772090_6.doc x @ 2811331 @ @ 1 Dokumentation...
  • Seite 3 Herausgeber BU 0800 de-4521...

  • Seite 4: Inhaltsverzeichnis

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 8 /Allgemei n/Steuermodule/Inhaltsv erzeic hnis @ 0\mod_1317978518480_6.docx @ 4077 @ @ 1 Inhaltsverzeichnis === Ende der Liste für T extm arke Inhaltsv erz eichnis === Allgemeines ..............................8 Überblick ............................
  • Seite 5 Allgemeine Daten Frequenzumrichter .................... 136 Technische Daten zur Bestimmung des Energieeffizienzniveaus ..........137 7.2.1 Elektrische Daten 3~ 400 V ....................138 7.2.1.1 NORDAC ON, Baugröße1 7.2.1.2 NORDAC ON, Baugröße2 7.2.1.3 NORDAC ON+, Baugröße2 Zusatzinformationen ..........................139 Elektromagnetische Verträglichkeit EMV ..................139 8.1.1...
  • Seite 6 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 10 /Allgem ein/Steuermodul e/Abbildungsv erz eichnis @ 0\m od_1317978515699_6.docx @ 3916 @ @ 1 Abbildungsverzeichnis === Ende der Liste für T extm arke Abbildungsv erzeic hnis === Abbildung 1: Einbaulagen Motor mit aufgebautem Frequenzumrichter ..............22 Abbildung 2: Erläuterung der Parameterbeschreibung ..................
  • Seite 7 Tabellenverzeichnis Pos : 12 /Allgem ein/Steuermodul e/T abellenv erzeic hnis @ 0\mod_1317978519199_6.docx @ 4123 @ @ 1 Tabellenverzeichnis === Ende der Liste für T extm arke Tabellenverz eic hnis === Tabelle 1: Warn- und Gefahrenhinweise am Produkt .................... 18 Tabelle 2: Normen und Zulassungen ........................19 Tabelle 3: FAQ Betriebsstörungen ........................

  • Seite 8: Allgemeines

    Pos : 16 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Allgemei nes _Inhal t [SK 1x 0E, SK 2x xE, SK 5xx E, SK 2xxE-FD S, SK 5xxP] @ 28\m od_1551446416293_6.doc x @ 2494164 @ @ 1 Die Baureihe SK 300P basiert auf der bewährten NORD-Plattform. Die Geräte zeichnen sich durch ihre kompakte Bauform bei gleichzeitig optimalen Regeleigenschaften aus und sind einheitlich bei der Parametrierung.

  • Seite 9: Überblick

    Optional: Interner Bremswiderstand (nur ab BG2) Basiseigenschaften NORDAC ON+ • Betrieb von IE5+ Motoren • Alle Basiseigenschaften des NORDAC ON • Zusätzlich: RS 485 Geberschnittstelle für Positionieraufgaben • Optional: nsdtupH Oberflächen für die Lebensmittelindustrie Pos : 25 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Ü ber blick - 2- [SK xxxE-FD S] @ 11\mod_1462800436315_6.docx @ 319397 @ 5 @ 1 Optionale Eigenschaften Das Gerät kann individuell an die Antriebsaufgabe angepasst werden.

  • Seite 10: Lieferung

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 1.2 Lieferung Untersuchen Sie das Gerät sofort nach dem Eintreffen / Auspacken auf Transportschäden wie Deformationen oder lose Teile. Bei einer Beschädigung setzen Sie sich unverzüglich mit dem Transportträger in Verbindung, veranlassen Sie eine sorgfältige Bestandsaufnahme.

  • Seite 11: Textauszeichnungen

     Kapitel Interner Querverweis: Ein Mausklick auf den Text ruft die angegebene Stelle im Dokument auf.  Zusatzhandbuch Externer Querverweis. Hyperlink http://www.nord.com/ Verweise auf externe Webseiten sind blau und unterstrichen dargestellt. Ein Mausklick ruft die Webseite auf. Typenbezeichnungen Bezeichnung Beschreibung...

  • Seite 12: Sicherheits-, Installations- Und Anwendungshinweise

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 38.1 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Sicherheits- und Installati onshi nweis e und Warn- Gefahr enhinw eis e/neu/Sicher heits- , Installations- und Anw endungshi nweis e_01 [alle Geräte - für Handbuecher BU..] @ 17\mod_1488973491253_6.docx @ 2333790 @ 2 @ 1 1.5 Sicherheits-, Installations- und Anwendungshinweise...
  • Seite 13 1 Allgemeines Bei sämtlichen Arbeiten am Gerät ist darauf zu achten, dass keine Fremdkörper, lose Teile, Feuchtigkeit oder Staub in das Gerät gelangen bzw. im Gerät verbleiben (Kurzschluss- Brand- und Korrosionsgefahr). Weitere Informationen sind der Dokumentation zu entnehmen. Pos : 38.4 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Sicherheits- und Installati onshi nweis e und Warn- Gefahr enhinw eis e/neu/Sicher heits- und Installationshi nw eise - Ei nzel punk te/1. Allgemei n (Sic her heitshi nw eise) _02 - Auslös ung ei nes Leistungsschalters [alle Geräte] @ 73\m od_1620989589078_6.docx @ 2779144 @ @ 1 Auslösung eines Leistungsschalters Ist das Gerät durch einen Leistungsschalter abgesichert und hat dieser ausgelöst, so ist dies ein Hinweis darauf, dass ein Fehlerstrom unterbrochen wurde.
  • Seite 14 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Bei Einbau in Maschinen ist die Inbetriebnahme der Geräte (d. h. die Aufnahme des bestimmungsgemäßen Betriebs) solange untersagt, bis festgestellt wurde, dass die Maschine den Bestimmungen der EG-Richtlinie 2006/42/EG (Maschinenrichtlinie) entspricht; EN 60204-1 ist zu beachten.
  • Seite 15 1 Allgemeines Pos : 38.8 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Sicherheits- und Installati onshi nweis e und Warn- Gefahr enhinw eis e/neu/Sicher heits- und Installationshi nw eise - Ei nzel punk te/4. Lebens phas en @ 19\m od_1508740334297_6.doc x @ 2368366 @ @ 1 4.
  • Seite 16 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 38.12 /Anleitungen/El ektr onik /FU und Starter/1. Allgemei nes /Sic herheits- und Ins tall ations hinw eis e und W arn- Gefahrenhinw eise/neu/Sic herheits- und Installati ons hi nweis e - Einz el punkte/4_d. Ei nrichtung, F ehlers uche und Inbetriebnahme (Sic her hei tshi nw eise) @ 74\mod_1621427529998_6.docx @ 2781355 @ @ 1...
  • Seite 17 1 Allgemeines leistungsstarken Elektrolytkondensatoren auch eine Explosion entsprechendem Verletzungsrisiko möglich. Pos : 38.17 /Anleitungen/El ektr onik /FU und Starter/1. Allgemei nes /Sic herheits- und Ins tall ations hinw eis e und W arn- Gefahrenhinw eise/neu/Sic herheits- und Installati ons hi nweis e - Einz el punkte/5. Ex plosionsgefährdete Umgebung (ATEX) [SK xxx E-FDS, SK 5xx E, SK 5x xP] @ 12\m od_1466688226647_6.docx @ 332516 @ @ 1 5.

  • Seite 18: Warn- Und Gefahrenhinweise

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 40 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Sicherheits- und Installati onshi nweis e und War n- Gefahr enhinw eis e/neu/W arn- und Gefahr enhinw eis e_01 [alle Geräte] @ 12\m od_1466692721681_6.docx @ 332653 @ 2 @ 1 1.6 Warn- und Gefahrenhinweise...

  • Seite 19: Normen Und Zulassungen

    1 Allgemeines Pos : 46 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Z ulas sungen/N ormen und Z ul assungen (Ü bers chrift) @ 0\m od_1326111302308_6.doc x @ 6221 @ 2 @ 1 1.7 Normen und Zulassungen Pos : 47 /Anl eitungen/Elek tronik/FU und Starter/1. Allgemei nes/Z ulas sungen/N ormen und Z ul assungen_1_T abelle [Umrichter (+z uk ünftig 500P/300P - w enn UR z ertifizier t] @ 72\mod_1619765730393_6.docx @ 2773348 @ @ 1 Alle Geräte der gesamten Baureihe entsprechen nachfolgend aufgelisteten Normen und Richtlinien.
  • Seite 20 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Frame description Size “Suitable For Use On A Circuit Capable Of Delivering Not More Than 5000 DC Symmetrical Amperes, 410 Volts (-123 Devices) or 715 Volts (-340 Devices) Max., When Protected by R/C Semiconductor fuses, type______, manufactured by _____”, as listed in...

  • Seite 21: Typenschlüssel / Nomenklatur

    750 = 0,75 kW in BG2 950 = 0,95 kW in BG2 Frequenzumrichtertyp: 300P = NORDAC ON ohne funktionale Sicherheit 301P = NORDAC ON mit funktionaler Sicherheit 310P = NORDAC ON+ ohne funktionaler Sicherheit 311P = NORDAC ON+ mit funktionaler Sicherheit Pos : 75 /Anl eitungen/Elek tronik/FU und Starter/2.

  • Seite 22: Montage Und Installation

    Es können keine Optionen nachgerüstet werden. Alle Optionen müssen im Zuge der Bestellung vor dem Fertigungsprozess des Gerätes von NORD erfasst sein. Für eine Wandmontage hat das Gerät Laschen, die von außen frei zugänglich sind. Der elektrische Anschluss von Netz-, Motor- und Signalleitungen ist ausschließlich über entsprechende Steckverbinder möglich.

  • Seite 23: Abmessungen Nordac On Motormontiert

    +35° C Pos : 80 /Anl eitungen/Elek tronik/FU und Starter/2. M ontage und Ins tall ati on/M ontage/M ontag e_02b Abmes sung motorm ontiert [SK 300P] @ 77\mod_1627896226030_6.docx @ 2811547 @ 2 @ 1 2.2 Abmessungen NORDAC ON motormontiert Gehäuseabmessung...

  • Seite 24: Abmessungen Nordac On+ Motormontiert

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 2.3 Abmessungen NORDAC ON+ motormontiert Gehäuseabmessung Gewicht [mm] Gerätetyp [kg] SK 31xP-370-340-A SK 31xP-750-340-A 96,5 Abhängig vom Motor 1,85 SK 31xP-950-340-A Pos : 82 /Allgem ein/Allgem eing ültige M odul e/---------Seitenum bruc h k om pak t --------- @ 13\mod_1476369695906_0.docx @ 2265493 @ @ 1...

  • Seite 25: Abmessungen Nordac On Und Nordac On+ Wandmontiert

    Pos : 84 /Anl eitungen/Elek tronik/FU und Starter/2. M ontage und Ins tall ati on/M ontage/M ontag e_02a Abmes sung w andmonti ert [SK 300P] @ 58\m od_1605873073327_6.docx @ 2694262 @ 2 @ 1 2.4 Abmessungen NORDAC ON und NORDAC ON+ wandmontiert Gehäuseabmessungen...

  • Seite 26: Anschlüsse

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 86 /Anl eitungen/Elek tronik/FU und Starter/2. M ontage und Ins tall ati on/M ontage/FD S [SK xxx E-FDS]/Ans chl üss e [SK 300P] @ 44\m od_1594372967531_6.doc x @ 2644460 @ 2 @ 1 2.5 Anschlüsse...

  • Seite 27: Nordac On Motormontiert Baugröße 2

    2 Montage und Installation 2.5.2 NORDAC ON motormontiert Baugröße 2 Funktion Anschluss SK 300P ohne SK CU6-STO SK 301P mit SK CU6-STO Ethernet-In Ethernet-Out DOUT1 und DOUT2 Anschluss Funktionale Sicherheit DIN1 und DIN2 DIN1 und DIN2 oder DIN1 und DOUT1...

  • Seite 28: Anschluss

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 2.5.3 NORDAC ON+ motormontiert Baugröße 2 Funktion Anschluss SK 310P ohne SK CU6-STO SK 311P mit SK CU6-STO Ethernet-In Ethernet-Out DOUT1 und DOUT2 Anschluss Funktionale Sicherheit DIN1 und DIN2 DIN1 und DIN2...

  • Seite 29: Nordac On Wandmontiert Baugröße 1

    Pos : 91 /Anl eitungen/Elek tronik/FU und Starter/2. M ontage und Ins tall ati on/M ontage/FD S [SK xxx E-FDS]/Ans chl üss e_W andm ontiert [SK 3xx P] @ 79\mod_1630335227178_6.docx @ 2818354 @ 33 @ 1 2.5.4 NORDAC ON wandmontiert Baugröße 1...

  • Seite 30: Nordac On Und Nordac On+ Wandmontiert Baugröße 2

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 2.5.5 NORDAC ON und NORDAC ON+ wandmontiert Baugröße 2 Funktion Anschluss SK 3x0P ohne SK CU6-STO SK 3x1P mit SK CU6-STO Ethernet-In Ethernet-Out DOUT1 und DOUT2 Anschluss Funktionale Sicherheit DIN1 und DIN2...

  • Seite 31: Elektrischer Anschluss

    Pos : 120 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/M ontag e/FD S [SK xxx E-FDS]/Stec ker bel egung Leistungss tecker X4, X5 [SK 300P] @ 79\m od_1630336301219_6.docx @ 2818393 @ 333 @ 1 2.6.1 Netzanschluss Leistungsanschluss Anschluss Kontaktbelegung Netzeingang: Motormontage NQ16 NORDAC ON NORDAC ON+ 24 V Wandmontage NORDAC ON NORDAC ON+ Netzausgang: Motormontage...

  • Seite 32: Motoranschluss

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 2.6.3 Motoranschluss Der externe Motoranschluss ist nur in der Bauform für die Wandmontage vorhanden. Kontaktbelegung Phoenix ST- 7ES1N8A6100S – 1613592 Motoranschluss Buchse Nur ab BG2 BU 0800 de-4521...

  • Seite 33: Verdrahtungsrichtlinien

    2 Montage und Installation Pos : 122 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/Ver drahtungsrichtlini en_T eil 1 [SK 3x xP] @ 69\m od_1616431739054_6.docx @ 2752851 @ 3 @ 1 2.6.4 Verdrahtungsrichtlinien Die Geräte wurden für den Betrieb in industrieller Umgebung entwickelt. In dieser Umgebung können elektromagnetische Störungen auf das Gerät einwirken.

  • Seite 34: Beschädigungen Durch Hochspannung

    • Zwischen Spannungsquelle und Gerät sind geeignete elektrische Absicherungen mit dem spezifizierten Nennstrombereich geschaltet. Anschluss Netzkabel: an den Optionsplatz X1 bei NORDAC ON motormontiert, X4 bei • NORDAC ON+ motormontiert, NORDAC ON und NORDAC ON+ wandmontiert. Anschluss Motorkabel: an den Optionsplatz X8 •...

  • Seite 35: Motorkabel

    2 Montage und Installation ACHTUNG Defekt am Gerät Bei einer Daisy Chain Installation ist der max. zulässige Strom, der durch die Kabel fließen kann, durch die Leiterbahnen begrenzt. Bei Überschreiten des max. zulässigen Stroms können Leiterbahnen im Gerät zerstört werden. •...

  • Seite 36: Elektromechanische Bremse (Optional Ab Bg2)

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 151 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/SK 1xxE, SK 2xx E, SK 5xxP, SK xxx E-FDS/Leistungsteil/Elektrisc her Ansc hluss Leis tungsteil_T eil3 - El ektrom ec h. Brem se_01 [SK 3xx P] @ 77\mod_1625493852189_6.docx @ 2802983 @ 4 @ 1 2.6.5.4...

  • Seite 37: Elektrischer Anschluss Ethernet-Kommunikation Und Digitale Ein-/Ausgänge

    2 Montage und Installation Pos : 155 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/SK 1xxE, SK 2xx E, SK 5xxP, SK xxx E-FDS/Steuerteil/El ektrisc her Ansc hlus s Steuerteil _01 [SK 300P] @ 44\mod_1594624031318_6.docx @ 2644854 @ 3 @ 1 2.6.6 Elektrischer Anschluss Ethernet-Kommunikation und digitale Ein-/Ausgänge Anschluss Steuerleitungen...

  • Seite 38: Kabelführung

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Information Kabelführung Sämtliche Steuerleitungen (auch Kaltleiter) sind getrennt von Netz- und Motorleitungen zu verlegen, um die Einstreuung von Störungen in das Gerät zu vermeiden. Bei paralleler Leitungsführung ist ein Mindestabstand zu Leitungen, die eine Spannung > 60 V führen, von 20 cm einzuhalten.

  • Seite 39: Details Steueranschlüsse

    2 Montage und Installation Pos : 165 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/SK 1xxE, SK 2xx E, SK 5xxP, SK xxx E-FDS/Steuerteil/Details Steuer anschl üss e [SK xxx E-FDS] @ 11\m od_1466081350464_6.docx @ 329739 @ 4 @ 1 2.6.6.1 Details Steueranschlüsse Pos : 166 /Anleitungen/El ektr onik /FU und Starter/2.

  • Seite 40: Diagnoseanschluss

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 179 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/Dr ehg eber/Diag noseanschl uss [SK 300P] @ 67\mod_1613472109124_6.docx @ 2737861 @ 2 @ 1 2.7 Diagnoseanschluss...

  • Seite 41: Drehgeber

    2 Montage und Installation Pos : 182 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/Dr ehg eber/Enc oder R S 485 [NORD AC ON+] @ 78\mod_1630241506879_6.docx @ 2817875 @ 2 @ 1 2.8 Drehgeber Der NORDAC ON+ verfügt über eine RS 485-Geberschnittstelle.

  • Seite 42: Encoder-Eingang

    DIN3 und DIN4 im Wandmontage Standardmäßig wird der NORDAC ON+ in der wandmontierbaren Variante mit einer passenden Buchse (5-polig, a-kodiert) für den Universal RS485 Geber ausgestattet. Der HTL Geberanschluss ist konstruktionsbedingt in der motoraufgebauten Variante nicht für Drehzahlregelung des Motors gedacht, sondern um Positionen oder Geschwindigkeiten der Applikation zu ermitteln.
  • Seite 43 2 Montage und Installation Information Drehrichtung Die Zählrichtung des Inkrementaldrehgebers muss der Drehrichtung des Motors entsprechen. Sind beide Richtungen nicht identisch, so sind die Anschlüsse der Drehgeberspuren (Spur A und Spur B) gegeneinander zu tauschen. Alternativ kann im Parameter P301 die Auflösung (Strichzahl) des Drehgebers mit negativem Vorzeichen eingestellt werden.

  • Seite 44: Anzeige

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 3 Anzeige Pos : 197 /Anleitungen/El ektr onik /FU und Starter/3. Anz eige, Bedienung und Optionen/Anzeigen_01_2 [SK 300P BG1, BG2] @ 81\m od_1633013596823_6.docx @ 2832715 @ 2333353 @ 1 3.1 LEDs Die LEDs der Ethernet-Anschlüsse M1 und M2 signalisieren bei Verwendung für die...

  • Seite 45: Anzeige M1 Und M2 Bei Verwendung Von Ethernetip

    3 Anzeige Beschriftung Anzeige Bedeutung M2 – 1 ERROR = Ethernet Error EtherCAT auf der Busschnittstelle arbeitet normal Blinken (4 Hz) Allgemeiner EtherCAT-Konfigurationsfehler Single Flash Busschnittstelle hat den EtherCAT-State unerlaubt gewechselt Double Flash EtherCAT oder FU Time-Out (P513, P151) M2 – 2 Keine Verbindung (Link Activity) Gelb Blinken...

  • Seite 46: Anzeige M1 Und M2 Bei Verwendung Von Profinet

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 3.1.3 Anzeige M1 und M2 bei Verwendung von Profinet Beschriftung Anzeige Bedeutung M1 – 1 Keine Verbindung (Link Activity) Gelb Blinken Verbindung ist hergestellt, Daten werden übertragen Grün An Verbindung ist hergestellt, keine Datenübertragung M1 –...

  • Seite 47: Anzeige M4 Und M5

    3 Anzeige 3.1.5 Anzeige M4 und M5 Beschriftung Anzeige Bedeutung M4 – 1 DIN1 Gelb An Digitaleingang 1 = high Digitaleingang 1 = low Rot An Überlast M4 – 2 DIN2 Gelb An Digitaleingang 2 = high Digitaleingang 2 = low Rot An Überlast M5 –...

  • Seite 48: Inbetriebnahme

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 4 Inbetriebnahme Pos : 217 /Anleitungen/El ektr onik /FU und Starter/1. Allgemei nes /Sic herheits- und Ins tall ations hinw eis e und W arn- Gefahrenhinw eise/neu/War n- und Gefahrenhinw eise/WARNUN G - U nerw artete Bew egung [Umrichter ohne IT-N etz ] @ 64\m od_1612182706510_6.doc x @ 2726604 @ @ 1...

  • Seite 49: Auswahl Betriebsart Für Die Motorregelung

    IE5 Motoren hingegen als Synchronmotoren ausgeführt. Der Frequenzumrichter NORDAC ON ist in der Lage, Asynchronmotoren der Energieeffizienzklassen IE1 bis IE3 zu regeln. In der Ausführung NORDAC ON+ ist der Frequenzumrichter in der Lage, Motoren der Energieeffizienzklasse IE5+ zu regeln.
  • Seite 50 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 237 /Anleitungen/El ektr onik /FU und Starter/4. Inbetriebnahm e/Inbetriebnahme Betriebs arten M otorregler ( P300) [SK 1x 0E, SK 2xx E, SK 5xx E]/Erläuterung der Betri ebs arten (P300)_02 [SK 2xxE, SK 5xx E, SK 2xx E-FDS] @ 8\m od_1441288715508_6.doc x @ 239771 @ @ 1 2.

  • Seite 51: Parameterübersicht Reglereinstellung

    4 Inbetriebnahme Pos : 242 /Anleitungen/El ektr onik /FU und Starter/4. Inbetriebnahm e/Inbetriebnahme Betriebs arten M otorregler ( P300) [SK 1x 0E, SK 2xx E, SK 5xx E]/Par ameter übersic ht R eglerei nstellung [SK 5x xP, SK 3xx P] @ 82\mod_1636038719567_6.docx @ 2841384 @ 3 @ 1 4.2.2 Parameterübersicht Reglereinstellung Die folgende Darstellung bietet einen Überblick über alle Parameter, die, abhängig von der gewählten Betriebsart, von Bedeutung sind.

  • Seite 52: Inbetriebnahmeschritte Motorregelung

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 244 /Anleitungen/El ektr onik /FU und Starter/4. Inbetriebnahm e/Inbetriebnahme Betriebs arten M otorregler ( P300) [SK 1x 0E, SK 2xx E, SK 5xx E]/Inbetriebnahmesc hritte M otorregel ung [SK 300P] @ 79\mod_1630402866950_6.docx @ 2818634 @ 3 @ 1 4.2.3 Inbetriebnahmeschritte Motorregelung...

  • Seite 53: Parameter

    5 Parameter 5 Parameter Pos : 281 /Anleitungen/El ektr onik /FU und Starter/1. Allgemei nes /Sic herheits- und Ins tall ations hinw eis e und W arn- Gefahrenhinw eise/neu/War n- und Gefahrenhinw eise/WARNUN G - U nerw artete Bew egung [Umrichter] @ 33\mod_1557225504645_6.docx @ 2533749 @ @ 1 WARNUNG Unerwartete Bewegung Das Anlegen der Versorgungsspannung kann das Gerät direkt oder indirekt in Betrieb setzen.
  • Seite 54 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung WARNUNG Unerwartete Bewegung durch Überlast Durch eine Überlastung des Antriebs besteht das Risiko, dass der Motor „kippt“ (plötzlich auftretender Verlust des Drehmoments). Eine Überlastung kann beispielsweise durch Unterdimensionierung des Antriebs oder durch das Auftreten einer plötzlichen Lastspitze verursacht werden. Plötzliche Lastspitzen können mechanischen Ursprungs sein (z.
  • Seite 55 5 Parameter Information Werkseinstellung P523 Mit Hilfe des Parameters P523 kann jederzeit die Werkseinstellung des gesamten Parametersatzes geladen werden. Dies kann z.B. bei einer Inbetriebnahme hilfreich sein, wenn nicht bekannt ist, welche Parameter des Gerätes zu einem früheren Zeitpunkt verändert wurden und dadurch das Betriebsverhalten des Antriebes unerwartet beeinflussen könnten.

  • Seite 56: Parameterübersicht

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 295 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Allgemei n/Par ameter übersic ht_01 [SK 1xxE, SK 2xx E, SK xx xE-FD S] @ 9\mod_1447143569448_6.docx @ 261842 @ 2 @ 1 5.1 Parameterübersicht...
  • Seite 57 P732 Strom Phase U P733 Strom Phase V P734 Strom Phase W P735 Drehzahl Drehgeber P736 Zwischenkreisspannung P737 Auslastung Bremswid. (Nur NORDAC ON+) P738 Auslastung Motor P739 Temperatur P740 Prozessdaten Bus In P741 Prozessdaten Bus Out P742 Datenbankversion P743 Umrichtertyp...

  • Seite 58: Abbildung 2: Erläuterung Der Parameterbeschreibung

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 311 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Allgemei n/Par ameter bes chr eibung _02 [SK 500P, 300P] - neue D arstellungsvari an @ 43\mod_1591881138671_6.docx @ 2633701 @ @ 1...

  • Seite 59: Betriebsanzeigen

    5 Parameter Pos : 314 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P000- P099/!Betriebsanz eigen P0xx [SK xxxE] @ 9\mod_1447143432046_6.docx @ 261938 @ 3 @ 1 5.1.1 Betriebsanzeigen Pos : 315 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P000- P099/P000 - Betriebs anzeige [SK 500P] @ 69\mod_1617883022960_6.docx @ 2756117 @ @ 1 P000 Betriebsanzeige Anzeigebereich...
  • Seite 60 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P003 Supervisor-Code Einstellbereich 0 … 9999 Werkseinstellung { 1 } Beschreibung Durch die Einstellung des Supervisor-Codes kann der Umfang der sichtbaren Parameter beeinflusst werden. Hinweis Anzeige über NORDCON Wird die Parametrierung über die NORDCON-Software vorgenommen, verhalten sich die Einstellungen 2 …...

  • Seite 61: Basis-Parameter

    5 Parameter Pos : 327 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P100- P199/!Basis- Par ameter P1xx [SK xx xE] @ 9\m od_1447148063115_6.docx @ 261970 @ 3 @ 1 5.1.2 Basis-Parameter Pos : 328 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P100- P199/P100 - Param etersatz [SK 500P] @ 70\m od_1617883822852_6.doc x @ 2756228 @ @ 1 P100 Parametersatz Einstellbereich...

  • Seite 62: Beschreibung

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P103 Bremszeit Einstellbereich 0.00 … 320.00 s Werkseinstellung { 2.00 } Beschreibung Die Bremszeit ist die Zeit, die der linearen Frequenzreduzierung von der eingestellten Maximalfrequenz P105 bis auf 0 Hz entspricht. Wird mit einem aktuellen Sollwert <100 % gearbeitet, verkürzt sich die Bremszeit entsprechend.
  • Seite 63 5 Parameter P106 Rampenverrundungen Einstellbereich 0 … 100 % Werkseinstellung { 0 } Beschreibung Mit diesem Parameter wird eine Verrundung der Hochlauf- und Bremsrampe erzielt. Diese ist nötig für Anwendungen, bei denen es auf eine sanfte aber doch dynamische Drehzahländerung ankommt. Eine Rampenverrundung wird bei jeder Sollwertänderung ausgeführt.
  • Seite 64 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 343 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P100- P199/P107 - Ei nfallzeit Br emse [SK 500P] @ 70\mod_1617884444834_6.docx @ 2756450 @ @ 1...
  • Seite 65 5 Parameter Pos : 344 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P100- P199/P108 - Aussc haltmodus [SK 500P] @ 42\m od_1591362521027_6.doc x @ 2630886 @ @ 1 P108 Ausschaltmodus Einstellbereich 0 ... 14 Werkseinstellung { 1 } Beschreibung Dieser Parameter bestimmt die Art und Weise, wie die Ausgangsfrequenz nach dem „Sperren“...
  • Seite 66 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung „Quadratische Rampe mit Verzögerung“: Kombination aus {2} und Quad.Rampe m.Verzög. {6}. Quad.kombi.Bremsung „Quadratisch kombinierte Bremsung“: Kombination aus {5} und {6}. Hinweis: Diese Funktion eignet sich nicht für PMSM-Motoren. Konst.Beschleu.Leist „Konstante Beschleunigungs-Leistung“: Gilt nur im Feldschwächbereich.

  • Seite 67: Motordaten

    Mit diesem Parameter kann die Werkseinstellung der Motordaten verändert werden. Werksseitig ist in den Parametern P201 … P209, P240, P241, P243, P244 und P246 beim NORDAC ON ein 4-poliger IE3-Asynchron-Normmotor und beim NORDAC ON+ IE3-Synchronmotor passend zur FU-Nennleistung eingestellt. Durch Auswahl eines der möglichen Einstellwerte und Betätigen der OK-Taste werden alle Motorparameter P201 …...
  • Seite 68 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 0,09 kW 230V 56LP/4 0,18 kW 230V 63LP/4 0,37 kW 230V 71LP/4 0,12 PS 230V 56LP/4 0,24 PS 230V 63LP/4 0,50 PS 230V 71LP/4 0,09 kW 400V 56LP/4 0,18 kW 400V 63LP/4...
  • Seite 69 5 Parameter P204 Motor Nennspannung Einstellbereich 100 … 800 V Werkseinstellung Die Default-Einstellung ist abhängig von der FU-Nennleistung. Beschreibung Die Motornennspannung passt die Netzspannung an die Motorspannung an. In Verbindung mit der Nennfrequenz ergibt sich die Spannung-/Frequenz-Kennlinie. Pos : 369 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P205 - Motor N ennl eistung [SK 500P] @ 48\m od_1596712996240_6.docx @ 2658519 @ @ 1 P205 Motor Nennleistung Einstellbereich...
  • Seite 70 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 380 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P210 - Statis cher Boost [SK 500P] @ 81\mod_1633031251650_6.docx @ 2833024 @ @ 1 P210...
  • Seite 71 5 Parameter Pos : 385 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P214 - Vorhalt Dr ehm om ent [SK 500P] @ 24\m od_1542872570805_6.docx @ 2462456 @ @ 1 P214 Vorhalt Drehmoment Einstellbereich -200 ... 200 % Werkseinstellung { 0 } Beschreibung...
  • Seite 72 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P218 Modulationsgrad Einstellbereich 50 ... 110 % Werkseinstellung { 100 } Beschreibung Der Modulationsgrad beeinflusst die maximal mögliche Ausgangsspannung des FUs, in Bezug auf die Netzspannung. Werte <100 % reduzieren die Spannung auf Werte unterhalb der Netzspannung.
  • Seite 73 5 Parameter P220 Para.-identifikation Einstellbereich 0 ... 2 Werkseinstellung { 0 } Beschreibung „Parameteridentifikation“. Bei Geräten bis 7,5 kW-Leistung werden über diesen Parameter die Motordaten automatisch vom Gerät ermittelt. Schalten Sie während der Identifikation der Parameter die Netzspannung nicht aus. Eingemessene Motordaten ermöglichen oft ein besseres Antriebsverhalten.
  • Seite 74 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 397 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P240 - EM K-Spannung PM SM [SK 300P] @ 82\m od_1634662018094_6.doc x @ 2838361 @ @ 1...
  • Seite 75 NORDAC ON+ Beschreibung Bei PMSM mit nichtlinearen Induktionskennlinien können die Grenzen der Linearität durch den Parameter P244 [-02] – [-05] eingegeben werden. Bei PMSM von NORD (IE4 und IE5 -Motoren) sind die erforderlichen Daten hinterlegt, wenn der Motor in der Auswahl P200 gewählt wird.
  • Seite 76 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P280 Strom mechan.Bremse Einstellbereich 0.05 … 0.4 A Arrays [-01] = Strom während Push [-02] = Strom während Halten Werkseinstellung [-01] = { 0.18 } [-02] = { 0.08 } Beschreibung Der Parameter beschreibt den Nennstrom der Bremsspule.

  • Seite 77: Regelungsparameter

    5 Parameter Pos : 415 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P300- P399/!R egelungs par ameter P3xx [SK xxx E] @ 13\mod_1471870195568_6.docx @ 342439 @ 3 @ 1 5.1.4 Regelungsparameter Pos : 416 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P300- P399/P300 - Reg elverfahren [SK 500P] @ 81\m od_1633032467205_6.docx @ 2833172 @ @ 1 P300 Regelverfahren Einstellbereich...
  • Seite 78 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 421 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P300- P399/P302 - Ty p Univ ers algeber [SK 31x P] @ 66\mod_1613063856400_6.docx @ 2735452 @ @ 1...
  • Seite 79 5 Parameter P314 Grenze M.-stromregl. Einstellbereich 0 … 400 V Werkseinstellung { 400 } Beschreibung „Grenze Momentstromregler“. Legt den maximalen Spannungshub vom Momentstromregler fest. Je höher der Wert, desto größer ist die maximale Wirkung, welche der Momentstromregler ausüben kann. Zu große Werte von P314 können speziell zu Instabilitäten beim Übergang in den Feldschwächbereich führen (siehe P320).
  • Seite 80 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P320 Feldschwäch Grenze Einstellbereich 0 … 110 % Werkseinstellung { 100 } Beschreibung Die Feldschwächgrenze legt fest, ab welcher Drehzahl / Spannung der Regler das Feld zu schwächen beginnt. Bei einem eingestellten Wert von 100 % beginnt der Regler das Feld ungefähr bei der synchronen Drehzahl zu schwächen.
  • Seite 81 5 Parameter P326 Drehgeber Übersetz. Einstellbereich 0.01 … 100.00 Arrays [-01] = Universal [-02] = Werkseinstellung { 1.00 } Beschreibung „Drehgeber Übersetzung“. Ist der Inkrementaldrehgeber nicht direkt auf der Motorwelle montiert, muss das jeweils richtige Übersetzungsverhältnis von Motordrehzahl zu Geberdrehzahl eingestellt werden. Motordrehz P326 = Geberdrehz...
  • Seite 82 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 441 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P300- P399/P330 - Startr ot.l age Erken. [SK 500P] @ 70\m od_1617892654322_6.docx @ 2757789 @ @ 1 P330 Startrot.lage Erken.
  • Seite 83 Hinweis Der Default-Wert ist so gewählt, dass er für die NORD-IE5+-Motoren typischerweise nicht angepasst werden muss. Pos : 451 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P300- P399/P334 - Geberoffs et PM SM [SK 500P] @ 74\m od_1622720913790_6.docx @ 2787014 @ @ 1...
  • Seite 84 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 454 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P300- P399/P350 - PLC F unktionalität [SK 500P] @ 25\m od_1544524038626_6.doc x @ 2471324 @ @ 1 P350 PLC Funktionalität...

  • Seite 85: Steuerklemmen

    5 Parameter P370 PLC Status Anzeigebereich 0000 … FFFF 0000 0000 … 1111 1111 (hex) (bin) Beschreibung Darstellung des aktuellen Zustandes der PLC. Anzeigewerte Wert (Bit) Bedeutung Pos : 465 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P300- P399/P370 - PLC Status_Anzeig ewerte [SK 1xxE-FD S, SK 500P] @ 70\m od_1617957363602_6.docx @ 2758533 @ @ 1 P350=1 P350 wurde in die Funktion „interne PLC aktivieren“...
  • Seite 86 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P413 P-Anteil PID-Regler Einstellbereich 0.0 ... 400.0 % Werkseinstellung { 10.0 } Beschreibung Dieser Parameter ist nur wirksam, wenn die Funktion „Istfrequenz PID“ gewählt ist. Der P-Anteil des PID-Reglers bestimmt den Frequenzsprung bei einer Regelabweichung bezogen auf die Regeldifferenz.

  • Seite 87: Digitaleingänge

    5 Parameter Pos : 490 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/P420 – Digitalei ngänge [SK 300P] @ 66\m od_1613141789506_6.docx @ 2736484 @ @ 1 P420 Digitaleingänge Einstellbereich 0 … 84 Arrays [-01] = Digitaleingang 1 im Gerät integrierter Digitaleingang 1 (DIN1) [-02] =...
  • Seite 88 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung In Kombination mit Freigabe R/L kann die Ausgangsfrequenz Motorpot.Freq.+ high stufenlos variiert werden. Um einen aktuellen Wert im P113 zu speichern, müssen beide Eingänge für 0,5 s gemeinsam auf Motorpot.Freq.- high high-Potential liegen.
  • Seite 89 Einschalten der externen 24 V-DC-Versorgung des Frequenzumrichters (24 V aus  60 s  24 V an) übernommen. Bei NORDAC ON oder NORDAC ON+ ist ein Abschalten der 400 V-Versorgung nicht erforderlich. Bei Verwendung der Sicherheitsfunktionen müssen die Parameter mit einem Passwortschutz „Safety Passwort ändern“...
  • Seite 90 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P425 Fkt.Kaltleitereing. Einstellbereich 0 … 1 Werkseinstellung { 1 } Geltungsbereich SK 3xxP Beschreibung Ein angeschlossener Kaltleiter wird vom Gerät ausgewertet. Wenn kein Kaltleiter angeschlossen ist, muss die Funktion deaktiviert werden. Anderenfalls geht das Gerät mit einer Übertemperaturmeldung (E2.0) in Störung.
  • Seite 91 5 Parameter Pos : 502 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/P428 - Automatischer Anl auf [SK 500P] @ 76\m od_1625222548017_6.doc x @ 2802318 @ @ 1 P428 Automatischer Anlauf Einstellbereich 0 … 1 Werkseinstellung { 0 } Beschreibung...
  • Seite 92 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P432 Festfrequenz 4 Einstellbereich -400.0 … 400.0 Hz Werkseinstellung { 0.0 } Beschreibung Funktionsbeschreibung des Parameters, siehe P429 „Festfrequenz 1“. Pos : 509 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/P433 - Festfr equenz 5 [SK 500P] @ 70\mod_1617971147221_6.docx @ 2759545 @ @ 1...
  • Seite 93 5 Parameter Momentstromgrenze Basiert auf der Einstellung der Motordaten in P203 und high P206. Meldet eine entsprechend Drehmomentbelastung am Motor. Über die Normierung P435 kann dieser Wert angepasst werden. Frequenzgrenze Basiert auf der Einstellung der Motornennfrequenz in high P201. Über die Normierung P435 kann dieser Wert angepasst werden.
  • Seite 94 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Wert von Bus Sollw. Wert vom Bussollwert (P546 …) high STO inaktiv Das Signal geht auf low, wenn STO bzw. der sichere high Halt aktiv sind. Ausgang über PLC Der Ausgang wird durch die integrierte PLC gesetzt.
  • Seite 95 5 Parameter Pos : 520 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/P464 - Modus F estfr equenzen [SK 500P] @ 25\m od_1543842584164_6.doc x @ 2467112 @ @ 1 P464 Modus Festfrequenzen Einstellbereich 0 … 1 Werkseinstellung { 0 } Beschreibung...
  • Seite 96 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 529 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/P480 - Funkt. Bus IO in Bits [SK 300P] @ 81\mod_1632941901802_6.docx @ 2831865 @ @ 1 P480 Funkt.BusIO In Bits...
  • Seite 97 5 Parameter P482 Norm. BusIO Out Bits Einstellbereich -400 … 400 % Arrays [-01] = BusIO Out Bit 0 [-02] = BusIO Out Bit 1 Out Bit 0 … 3 über Bus [-03] = BusIO Out Bit 2 [-04] = BusIO Out Bit 3 [-05] = BusIO Out Bit 4...

  • Seite 98: Zusatzparameter

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 541 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P500- P599/!Z us atz par ameter P5xx [SK xxx E] @ 9\m od_1447148400288_6.doc x @ 262069 @ 3 @ 1 5.1.6 Zusatzparameter...
  • Seite 99 5 Parameter P505 Abs. Minimalfrequenz Einstellbereich 0.0 … 10.0 Hz Werkseinstellung { 2 } Beschreibung „Absolute Minimalfrequenz“. Gibt den Frequenzwert an, den der FU nicht unterschreiten kann. Wird der Sollwert kleiner als die absolute Minimalfrequenz, schaltet der FU ab bzw. wechselt auf 0.0 Hz. Bei der absoluten Minimalfrequenz wird die Bremsensteuerung P434 und Sollwertverzögerung P107 ausgeführt.
  • Seite 100 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 557 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P500- P599/P509 - Quell e Steuerwort [SK 500P, SK 300P] @ 71\m od_1618319938559_6.doc x @ 2761905 @ @ 1...

  • Seite 101: Ausblendfrequenz Inaktiv

    5 Parameter P513 Telegrammausfallzeit Einstellbereich -0.1... 100.0 s Arrays [-01] = USS/ Modbus [-02] = reserviert [-03] = reserviert [-04] = Ethernet Werkseinstellung { 0.0 } Beschreibung Überwachungsfunktion der jeweils aktiven Bus-Schnittstelle. Nach Erhalt eines gültigen Telegramms muss innerhalb der eingestellten Zeit das nächste eintreffen. Falls nicht, meldet der FU eine Störung und schaltet mit Fehlermeldung E010 „Bus Time Out“...
  • Seite 102 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P520 Fangschaltung Einstellbereich 0 … 4 Werkseinstellung { 0 } Beschreibung Diese Funktion wird benötigt, um den FU auf bereits drehende Motoren aufzuschalten, z. B. bei Lüfterantrieben. Hinweis Die Fangschaltung arbeitet physikalisch bedingt erst oberhalb von 1/10 der Motor- Nennfrequenz P201, jedoch nicht unterhalb von 10 Hz.
  • Seite 103 5 Parameter P523 Werkseinstellung Einstellbereich 0 ... 4 Werkseinstellung { 0 } Beschreibung Durch die Anwahl und Aktivierung des entsprechenden Wertes wird der gewählte Parameterbereich in die Werkseinstellung gesetzt. Ist die Einstellung durchgeführt, wechselt der Wert des Parameters automatisch auf 0 zurück. Hinweis Bei der Einstellung „Werkseinstell.
  • Seite 104 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P527 Lastüberw. Freq. Einstellbereich 0.0 ... 400.0 Hz Arrays Auswahl der bis zu 3 Stützwerte: [-01] = Stützwert 1 [-02] = Stützwert 2 [-03] = Stützwert 3 Werkseinstellung alle { 25.0 } Beschreibung „Lastüberwachung Frequenz”.
  • Seite 105 5 Parameter Pos : 590 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P500- P599/P535 – I2t-Motor [SK 500P, SK 300P] @ 43\mod_1591702829390_6.docx @ 2632094 @ @ 1 P535 t-Motor Einstellbereich 0 … 24 Werkseinstellung { 0 } Beschreibung Die Motortemperatur wird in Abhängigkeit vom Ausgangsstrom, der Zeit und der Ausgangsfrequenz (Kühlung) berechnet.
  • Seite 106 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P537 Pulsabschaltung Einstellbereich 10 ... 200 % / 201 Werkseinstellung { 150 } Beschreibung Mit dieser Funktion wird bei entsprechender Belastung ein schnelles Abschalten des FU verhindert. Mit eingeschalteter Pulsabschaltung wird der Ausgangsstrom auf den eingestellten Wert begrenzt.
  • Seite 107 5 Parameter Pos : 598 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P500- P599/P540 - Modus Drehrichtung [SK 500P] @ 25\m od_1544435710998_6.docx @ 2470580 @ @ 1 P540 Modus Drehrichtung Einstellbereich 0 ... 7 Werkseinstellung { 0 } Beschreibung Aus Sicherheitsgründen kann mit diesem Parameter eine Drehrichtungsumkehr und damit eine nicht gewollte Drehrichtung verhindert werden.
  • Seite 108 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P543 Bus-Istwert Einstellbereich 0 … 57 Arrays [-01] = Bus-Istwert 1 [-02] = Bus-Istwert 2 [-03] = Bus-Istwert 3 [-04] = Bus-Istwert 4 [-05] = Bus-Istwert 5 Werkseinstellung [-01] = { 1 }...
  • Seite 109 Kein spezifisches Antriebsprofil. CANopen DS402 CANopen Antriebsprofil gemäß DS402. Reserve Nord-Custom Antriebsprofil mit frei belegbaren Bits. Hinweis: Die freien Bits werden über die Parameter P480 / P481 eingestellt. Pos : 622 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P500- P599/P553 - PLC Sollw erte [SK 500P] @ 71\m od_1619616135274_6.docx @ 2771146 @ @ 1...
  • Seite 110 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P555 P-Begrenzung Chopper Einstellbereich 5 … 100 % Werkseinstellung { 100 } Beschreibung „Leistungsbegrenzung Chopper“. Mit diesem Parameter ist eine manuelle (Spitzen-) Leistungsbegrenzung für den Bremswiderstand programmierbar. Die Einschaltdauer (Modulationsgrad) beim Brems-Chopper kann maximal bis zur angegebenen Grenze ansteigen.
  • Seite 111 5 Parameter P559 DC-Nachlaufzeit Einstellbereich 0.00 ... 30.00 s Werkseinstellung { 0.50 } Beschreibung Nach einem Stopp-Signal und Ablauf der Bremsrampe wird der Motor kurzzeitig mit einem Gleichstrom beaufschlagt. Dies soll den Antrieb vollständig stillsetzen. Je nach Massenträgheit kann die Zeit der Bestromung über diesen Parameter eingestellt werden.

  • Seite 112: Informationen

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 638 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P700- P799/!Informationen P7xx [SK xxx E] @ 9\m od_1447148465149_6.doc x @ 262102 @ 3 @ 1 5.1.7 Informationen...
  • Seite 113 5 Parameter P706 P.-satz letzte Stör. Anzeigebereich 0 ... 3 Arrays [-01] … [-10] Beschreibung „Parametersatz letzte Störung 1 … 10“. Dieser Parameter speichert die Parametersatzkennung, die im Moment der Störung aktiv war. Es werden die Daten der letzten 10 Störungen gespeichert. Pos : 647 /Anleitungen/El ektr onik /FU und Starter/5.
  • Seite 114 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P712 Energieaufnahme Anzeigebereich 0.00 ... 19 999 999.99 kWh Beschreibung Anzeige der Energieaufnahme (kumulierter Energieverbrauch über die Lebensdauer des Geräts). Pos : 657 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P700- P799/P713 - Energie Br emswiders. [SK 500P] @ 25\mod_1545142899006_6.docx @ 2475970 @ @ 1 P713 Energie Bremswiders.
  • Seite 115 5 Parameter P722 Aktuelle Spannung Anzeigebereich 0 ... 500 V Beschreibung Zeigt die aktuelle, am FU-Ausgang gelieferte Wechselspannung an. Pos : 668 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P700- P799/P723 - Spannung -d [SK 500P] @ 25\mod_1545206826874_6.docx @ 2476752 @ @ 1 P723 Spannung -d Anzeigebereich...
  • Seite 116 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P732 Strom Phase U Anzeigebereich 0.0... 500.0 A Beschreibung Zeigt den aktuellen Strom der Phase U an. Hinweis Dieser Wert kann aufgrund des Messverfahrens auch bei symmetrischen Ausgangsströmen von dem Wert in P719 abweichen.
  • Seite 117 5 Parameter P739 Temperatur Anzeigebereich -150 ... 150 °C Arrays [-01] = Kühlkörper Aktuelle Temperatur des Kühlkörpers. Dieser Wert wird zur Übertemperaturabschaltung E001.0 herangezogen. [-02] = Ambient UZW Aktuelle Temperatur des Innenraums am Leistungsteil des Umrichters. Dieser Wert ist Basis für die Übertemperaturabschaltung E001.1.
  • Seite 118 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung P740 Prozessdaten Bus In Anzeigebereich 0000 … FFFF (hex) Arrays [-01] = Steuerwort Steuerwort [-02] = Sollwert 1 Sollwertdaten vom Hauptsollwert P509 … [-06] = Sollwert 5 Der angezeigte Wert stellt alle Bus-In-Bit- [-07] = res.Zust.InBit P480...
  • Seite 119 5 Parameter P741 Prozessdaten Bus Out Anzeigebereich 0000 … FFFF (hex) Arrays [-01] = Statuswort Bus Statuswort, entsprechend Auswahl in P551 [-02] = Bus-Istwert 1 … … Istwerte gemäß P543 [-06] = Bus-Istwert 5 Der angezeigte Wert stellt alle Bus-OUT-Bit- [-07] = res.Zust.OutBit P481 Quellen mit einer „oder“-Verknüpfung dar.
  • Seite 120 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Array [-03] - Zusatzschnittstellen Bit 0 Schnittstelle für IOE vorhanden Bit 1 TTL-Encoder-Schnittstelle Bit 2 HTL-Geberfunktionalität Bit 3 Diagnoseschnittstelle Bit 4 Externe 24 V-Versorgung Bit 5 CU6 Schnittstelle vorhanden Array [-04] - Funktionalitäten Bit 0 Posicon-Funktionalität (PLC)
  • Seite 121 5 Parameter P751 Statistik Zähler Anzeigebereich 0 ... 9999 Arrays [-01] … [-25] Beschreibung Anzeige der Häufigkeit, in der die Fehler gemäß P750 aufgetreten sind. Hinweis Die Arrays der Parameter P750 und P751 stehen in direktem Zusammenhang. Beispiel: In P751 [-01] wird die Anzahl der Fehlermeldung gemäß P750 [-01] angezeigt.

  • Seite 122: Meldungen Zum Betriebszustand

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 6 Meldungen zum Betriebszustand Bei Abweichungen vom normalen Betriebszustand erhalten Sie eine Meldung. Es gibt: • Störmeldungen: Störungen führen zur Abschaltung des Gerätes. • Warnmeldungen: Ein Grenzwert wurde erreicht. Das Gerät läuft weiter. Bleibt die Ursache für die Warnung bestehen, geht das Gerät in Störung.

  • Seite 123: Meldungen

    6 Meldungen zum Betriebszustand Pos : 722 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Mel dungen @ 3\m od_1361803071259_6.docx @ 59848 @ 2 @ 1 6.2 Meldungen Pos : 723 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Störm eldung en (Auflistung) Einz elmodule/_D arstellung der Mel dungen - Ei nleitung [SK 300P] @ 48\mod_1597054771083_6.docx @ 2660174 @ @ 1 In den nachfolgenden Tabellen finden Sie eine Auflistung der möglichen Fehler, eine Beschreibung der Ursache und eine Anweisung zur Behebung des Fehlers.

  • Seite 124: Überstrom Chopper

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Überstrom I t-Grenze E003 Die Stromgrenze (I t) wurde überschritten (z. B. mehr als 1,5 x Nennstrom für 60 s). • Motorbelastung reduzieren. • Anlage auf Blockade oder Überlast prüfen.
  • Seite 125 6 Meldungen zum Betriebszustand Überstrom Strommess. E004 Die Pulsabschaltung (P537) wurde innerhalb 50 ms dreimal erreicht. • Motorbelastung reduzieren. • Anlage auf Blockade oder Überlast prüfen. Weiterführende Hinweise: • Die Fehlermeldung ist nur möglich, wenn (P112) und (P536) ausgeschaltet sind. Einstellung der Motordaten am Gerät (P201 …...
  • Seite 126 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung E008 Parameterverlust Fehler in EEPROM-Daten (EEPROM-Maximalwert • Softwareversion des gespeicherten Datensatzes passt überschritten) nicht zur Softwareversion des FU. Hinweis: Fehlerhafte Parameter werden automatisch neu geladen (Werkseinstellung). EMV-Störungen (siehe auch E020) •...
  • Seite 127 6 Meldungen zum Betriebszustand E012 12.0 Watchdog extern Zeitüberwachung Digitaleingänge Ein Digitaleingang wurde auf die Funktion „Watchdog“ eingestellt. • Anschlüsse der Digitaleingänge prüfen. Weiterführende Hinweise: • Einstellung P420 prüfen. • Einstellung P460 prüfen. Pos : 774 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Störm eldung en (Auflistung) Einz elmodule/E012 - 12.1 [SK 300P/SK 5xx P] @ 47\mod_1596188825852_6.docx @ 2655943 @ @ 1 E012 12.1 Motor.Grenze/ Kunde...
  • Seite 128 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung E013 13.2 Ausschaltüberwachung Die Schleppfehler-Ausschaltüberwachung hat angesprochen. Der Motor konnte dem Sollwert nicht folgen. • Anlage auf Blockade oder Überlast prüfen. Weiterführende Hinweise: • Motordaten (P201 … P209) prüfen •...
  • Seite 129 6 Meldungen zum Betriebszustand E016 16.2 Phasenfolge geändert Die Reihenfolge der Motorphasen (U – V – W) wurde während des Betriebs (Freigabe) geändert. Weiterführende Hinweise: • Parameterwerte in (P583) prüfen • Parametersatzumschaltung (P100) erfolgt? Pos : 802 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Störm eldung en (Auflistung) Einz elmodule/E016-16.5 [SK 300P] @ 65\m od_1612884454011_6.doc x @ 2733666 @ @ 1 E016 16.5 Falsche Bremsdaten...
  • Seite 130 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung E022 22.4 PLC max.Zykl.erreicht Die angegebene max. Zykluszeit des PLC-Programms wurde überschritten. • Zykluszeit anpassen. • Programm prüfen. Pos : 819 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Störm eldung en (Auflistung) Einz elmodule/PLC E022- 22.5 [SK 300P] @ 48\mod_1597326152534_6.docx @ 2662239 @ @ 1 E022 22.5...
  • Seite 131 6 Meldungen zum Betriebszustand Pos : 840 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/War nungen (T abellenüberschrift) [SK 300P] @ 78\m od_1628013632321_6.docx @ 2812337 @ 5 @ 1 Warnungen Codierung Ursache FEHLER-TEXT • Abhilfe Gruppe Nummer Pos : 841 /Anleitungen/El ektr onik /FU und Starter/6.
  • Seite 132 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Momentengrenze C003 Der Grenzwert des momentbildenden Stroms (parametrierte, mechanische Belastungsgrenze) ist erreicht. • Anlage auf Blockade oder Überlast prüfen. Weiterführende Hinweise: • Wert in P112 prüfen. Pos : 850 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Störm eldung en (Auflistung) Einz elmodule/C 003 - 3.6 [SK 300P/SK 500P] @ 47\m od_1596199927276_6.docx @ 2656857 @ @ 1...

  • Seite 133: Einschaltsperren

    6 Meldungen zum Betriebszustand 12.5 Lastmonitor C012 Über- oder Unterschreitung der zulässigen Lastdrehmomente (P525 … P529) für die Hälfte der in (P528) eingestellten Zeit. • Belastung anpassen Weiterführende Hinweise: • Grenzwerte verändern (P525 … P527) • Verzögerungszeit erhöhen (P528) • Überwachungsmodus verändern (P529) Pos : 863 /Anleitungen/El ektr onik /FU und Starter/6.

  • Seite 134: Faq Betriebsstörungen

    Pos : 880 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Störm eldung en (Auflistung)/Information - Kennzeic hnung "Nic ht ber eit" @ 20\mod_1513067472948_6.docx @ 2375114 @ @ 1 Kennzeichnung des Betriebszustandes (der Meldung) auf der ParameterBox bzw. auf der virtuellen Bedieneinheit der NORD CON-Software: „Nicht bereit“...

  • Seite 135: Tabelle 3: Faq Betriebsstörungen

    6 Meldungen zum Betriebszustand • Motorkabel: 2 Phasen Motor dreht in die falsche • Motorkabel: U-V-W vertauscht tauschen Richtung • alternativ: – Motorphasenfolge (P583) prüfen – Funktionen Freigabe rechts/ links tauschen (P420) – Steuerwort Bit 11/12 tauschen (bei Busansteuerung) Pos : 889 /Anleitungen/El ektr onik /FU und Starter/6. M eldung en zum Betriebsz ustand/Betriebss tör ung en (Auflistung)/F AQ Betriebss tör ung en_06 [SK 1x 0, SK 2x xE, SK 2xx E-FDS] @ 9\mod_1448963480910_6.docx @ 268703 @ @ 1 P105 prüfen •...

  • Seite 136: Technische Daten

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 7 Technische Daten Pos : 898 /Anleitungen/El ektr onik /FU und Starter/7. T ec hnisc he D aten/Allgem eine D aten Frequenzumric hter (mit Ü bersc hrift) [SK 3xx P] @ 78\mod_1628092120471_6.docx @ 2812932 @ 2 @ 1 7.1 Allgemeine Daten Frequenzumrichter...

  • Seite 137: Technische Daten Zur Bestimmung Des Energieeffizienzniveaus

    7 Technische Daten Pos : 901 /Anleitungen/El ektr onik /FU und Starter/7. T ec hnisc he D aten/Wirk ungsgrade [Ü bers chrift ] @ 73\mod_1620211984235_6.docx @ 2775262 @ 2 @ 1 7.2 Technische Daten zur Bestimmung des Energieeffizienzniveaus Die nachfolgenden Tabellen beziehen sich auf die Vorgaben der Ökodesign EU-Verordnung 2019/1781.

  • Seite 138: Elektrische Daten 3~ 400 V

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 910 /Anleitungen/El ektr onik /FU und Starter/7. T ec hnisc he D aten/El ektrisc he Daten [SK 1xxE, SK 2xx E, SK xx xE-FD S]/Elek trische D aten 3~ 400V [SK 3xx P] @ 78\mod_1629726569925_6.docx @ 2816737 @ 3444 @ 1 7.2.1 Elektrische Daten 3~ 400 V...

  • Seite 139: Zusatzinformationen

    8 Zusatzinformationen 8 Zusatzinformationen Pos : 920 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/EM V/Elek trom agnetisc he Verträglic hkei t (EM V)_(Ü bersc hrift) @ 0\m od_1328187595765_6.docx @ 14234 @ 2 @ 1 8.1 Elektromagnetische Verträglichkeit EMV Pos : 921 /Anleitungen/El ektr onik /FU und Starter/8.

  • Seite 140: Beurteilung Der Emv

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 923 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/EM V/Beurteilung der EMV [Umrichter] @ 76\mod_1625226875839_6.docx @ 2802355 @ 3 @ 1 8.1.2 Beurteilung der EMV Für die Beurteilung der elektromagnetischen Verträglichkeit sind 2 Normen zu beachten.

  • Seite 141: Emv Des Gerätes

    8 Zusatzinformationen Pos : 925 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/EM V/_EM V des Gerätes_01 (Übersc hrift) [SK 1xxE, SK 2xx E, SK 5xxE, SK xxx E-FDS] @ 19\m od_1511875338425_6.docx @ 2373957 @ 3 @ 1 8.1.3 EMV des Gerätes Pos : 926 /Anleitungen/El ektr onik /FU und Starter/1.

  • Seite 142: Tabelle 5: Übersicht Gemäß Produktnorm En 61800-3

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung EMV Übersicht der Normen, die laut EN 61800-3, als Prüf- und Mess-Verfahren Anwendung finden: Störaussendung Leitungsgebundene Emission EN 55011 (Störspannung) Abgestrahlte Emission EN 55011 (Störfeldstärke) C3 (BG 2) Störfestigkeit EN 61000-6-1, EN 61000-6-2 ESD, Entladung statischer Elektrizität...

  • Seite 143: Eu-Konformitätserklärung

    8 Zusatzinformationen Pos : 934 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/EM V/EU-Konformitäts erklär ung @ 5\m od_1396959367798_6.docx @ 125898 @ 3 @ 1 8.1.4 EU-Konformitätserklärung Pos : 935 /Allgem ein/Allgem eingültig e Module/---------Seitenumbr uc h k ompakt --------- @ 13\m od_1476369695906_0.doc x @ 2265493 @ @ 1 BU 0800 de-4521...

  • Seite 144: Reduzierte Ausgangsleistung

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 936 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Reduzierte Ausgangsleistung/Reduzierte Ausgangsl eistung @ 48\mod_1596792688545_6.docx @ 2659327 @ 2 @ 1 8.2 Reduzierte Ausgangsleistung Die Frequenzumrichter sind für bestimmte Überlastsituationen ausgelegt. Der 1,5-fache Überstrom kann z.

  • Seite 145: Reduzierter Überstrom Aufgrund Der Zeit

    8 Zusatzinformationen Pos : 940 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Reduzierte Ausgangsleistung/_R eduzi erter Überstr om aufgrund der Z eit [nur SK 2x xE-FD S] @ 12\mod_1468486792072_6.docx @ 339134 @ 3 @ 1 8.2.2 Reduzierter Überstrom aufgrund der Zeit In Abhängigkeit der Zeitdauer einer Überlast, verändert sich die mögliche Überlastfähigkeit.

  • Seite 146: Reduzierter Überstrom Aufgrund Der Ausgangsfrequenz

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 942 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Reduzierte Ausgangsleistung/_R eduzi erter Überstr om aufgrund der Ausgangsfrequenz [nur SK 2xx E-FDS] @ 12\m od_1468486896836_6.doc x @ 339169 @ 3 @ 1 8.2.3 Reduzierter Überstrom aufgrund der Ausgangsfrequenz...

  • Seite 147: Reduzierter Ausgangsstrom Aufgrund Der Netzspannung

    8 Zusatzinformationen Pos : 944 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Reduzierte Ausgangsleistung/_R eduzi erter Ausgangsstr om aufgrund der N etzspannung @ 38\mod_1568117899362_6.docx @ 2558639 @ 3 @ 1 8.2.4 Reduzierter Ausgangsstrom aufgrund der Netzspannung Die Geräte sind thermisch bezüglich der Ausgangsnennströme ausgelegt.

  • Seite 148: Betrieb Am Fi- Schutzschalter

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 947 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Betri eb am FI-Sc hutzsc halter [SK 2xx E-FDS] @ 20\m od_1516637316284_6.doc x @ 2384557 @ 2 @ 1 8.3 Betrieb am FI- Schutzschalter...

  • Seite 149: Möglichkeiten Zur Optimierung Der Energieeffizienz

    Pos : 953 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Energieeffizienz _02 [SK 1x 0E, SK 2xx E, SK 5xxE, SK 2xx E-FDS] @ 19\m od_1511882035669_6.doc x @ 2374170 @ @ 1 NORD Frequenzumrichter zeichnen sich durch einen niedrigen Eigenbedarf an Energie und damit einem hohen Wirkungsgrad aus.

  • Seite 150: Normierung Soll- / Istwerte

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 956 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Normi erung Soll- / Istw erte_01 [SK 3xx P] @ 78\m od_1628436014548_6.docx @ 2813512 @ 2 @ 1 8.5 Normierung Soll- / Istwerte...

  • Seite 151: Definition Soll- Und Istwert- Verarbeitung (Frequenzen)

    8 Zusatzinformationen Pos : 960 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Definiti on Soll- und Istw ert- Verar bei tung (Frequenzen) [SK 3xxP] @ 81\m od_1632922363860_6.docx @ 2831325 @ 2 @ 1 8.6 Definition Soll- und Istwert- Verarbeitung (Frequenzen) Die im Parameter P543 verwendeten Frequenzen werden gemäß...

  • Seite 152: Anschlusszubehör

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 963 /Anleitungen/El ektr onik /FU und Starter/8. Z us atzi nform ati onen/Z ubehör/Anschl ussz ubehör (ohne freien H andel) @ 65\m od_1612705351072_6.doc x @ 2731277 @ 2 @ 1 8.7 Anschlusszubehör...

  • Seite 153: Wartungs- Und Service-Hinweise

    Pos : 970 /Anleitungen/El ektr onik /FU und Starter/9. W artungs- und Servic ehi nw eise/Wartungs hinw eis e [SK 3x xP] @ 81\m od_1632919523350_6.docx @ 2831284 @ 2555 @ 1 9.1 Wartungshinweise NORD Frequenzumrichter sind bei ordnungsgemäßem Betrieb wartungsfrei � 7.1 "Allgemeine Daten �...

  • Seite 154: Geräteoberteil Tauschen

    9.1.1 Geräteoberteil tauschen Nach Ablauf der Gewährleistung haben Sie die Möglichkeit, im Falle einer nicht behebbaren Störung nur das Geräteoberteil zur Reparatur an NORD Electronic DRIVESYSTEMS GmbH zu senden. Für den Tausch des Geräteoberteils müssen alle Kabelverbindungen vom Unterteil zum Oberteil getrennt werden.

  • Seite 155: Geräteoberteil Demontieren

    Befestigungsschrauben später wieder für die Montage des Ersatzgerätes. 7. Verschließen Sie das Geräteunterteil mit Klebeband oder einer elektrisch nicht leitenden Folie, um Schmutzeintrag in das Geräteunterteil zu vermeiden. Das Geräteoberteil können Sie nun verpacken und an NORD senden. 9.1.1.2 Geräteoberteil montieren...

  • Seite 156: Ersatzmaterial

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung 9.1.1.3 Ersatzmaterial Bezeichnung SK TIE6-… …1-CNK-BSC …2-CNK-BSC …1-CNK-ADV …2-CNK-ADV …-SCREW-STD Materialnummer 275188200 275188205 275188201 275188206 275188209 Platinenstecker Motoranschluss Platinenstecker Netzanschluss Platinenstecker 24 V- Versorgung Platinenstecker Temperaturfühleranschluss Platinenstecker Bremswiderstandanschluss Platinenstecker Bremsenanschluss...
  • Seite 157 Pos : 979 /Anleitungen/El ektr onik /FU und Starter/9. W artungs- und Servic ehi nw eise/Servicehinw eis e Ergänz ung Dow nload [SK 1xxE, SK 2xx E, SK3x xP, SK 5xx E, SK xxx E-FDS, SK 5xx P] @ 77\m od_1625579542502_6.docx @ 2804041 @ @ 1 Das Handbuch und zusätzliche Informationen finden Sie im Internet unter www.nord.com. Pos : 980 /Allgem ein/Allgem eingültig e Module/---------Seitenumbr uc h k ompakt --------- @ 13\m od_1476369695906_0.doc x @ 2265493 @ @ 1...

  • Seite 158: Abkürzungen

    NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Pos : 982 /Anleitungen/El ektr onik /FU und Starter/9. W artungs- und Servic ehi nw eise/Abk ürzungen [SK 300P] @ 65\m od_1612705000633_6.docx @ 2731239 @ 2 @ 1 9.3 Abkürzungen...
  • Seite 159 Stichwortverzeichnis Pos : 985 /Allgem ein/Steuerm odule/Stichw ortv erzeic hnis @ 0\mod_1317978518730_6.docx @ 4100 @ @ 1 Stichwortverzeichnis === Ende der Liste für T extm arke Stichw ortv erzeic hnis === Auto. Störungsquitt. (P506) ......99 Auto.Magn.anpassung (P219) ...... 72 Ableitstrom ...........
  • Seite 160 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Drehzahl Drehgeber (P735) ......116 Festfrequenz 2 (P430) ........91 Drehzahl Regler I (P311) ....... 78 Festfrequenz 3 (P431) ........91 Drehzahl Regler P (P310) ......78 Festfrequenz 4 (P432) ........92 Drehzahlr.
  • Seite 161 Stichwortverzeichnis Lastüberw. Verzög. (P528) ......104 Lastüberwachung Max. (P525) ....103 Netzanschluss ..........26 Lastüberwachung Min. (P526)..... 103 Leistungsanschluss ........31 LEDs ............122 Netzkabel ............ 152 Leerlaufstrom (P209) ........69 Norm. BusIO Out Bits (P482) ....... 97 Leistung Bremswider. (P557) ...... 110 Normierung Leistungsanschluss ........
  • Seite 162 NORDAC ON / ON+ (SK 3xxP) – Handbuch mit Montageanleitung Stromgrenze (P536) ........105 Supervisor-Code (P003) ....... 60 Rampenverrundungen (P106) ....... 63 Support ............156 Rampenzeit PI-Sollw. (P416) ......86 reduzierte Ausgangsleistung ....... 144 Regelverfahren (P300) ........77 Technische Daten ......34, 125, 136 Reluktanzwink.
  • Seite 163 Stichwortverzeichnis Zeit Watchdog (P460) ........94 Netzkabel ..........152 Zubehör ............152 Zustand Digitalausg. (P711) ....... 113 Daisy-Chain-Kabel ........152 Zustand Digitaleing. (P708) ......113 Geberkabel ..........152 Zwischenkreisspg. (P736) ......116 Motorkabel ..........152 BU 0800 de-4521...

Diese Anleitung auch für:

Nordac on+Sk 3 p-serieSk 300p

Inhaltsverzeichnis
