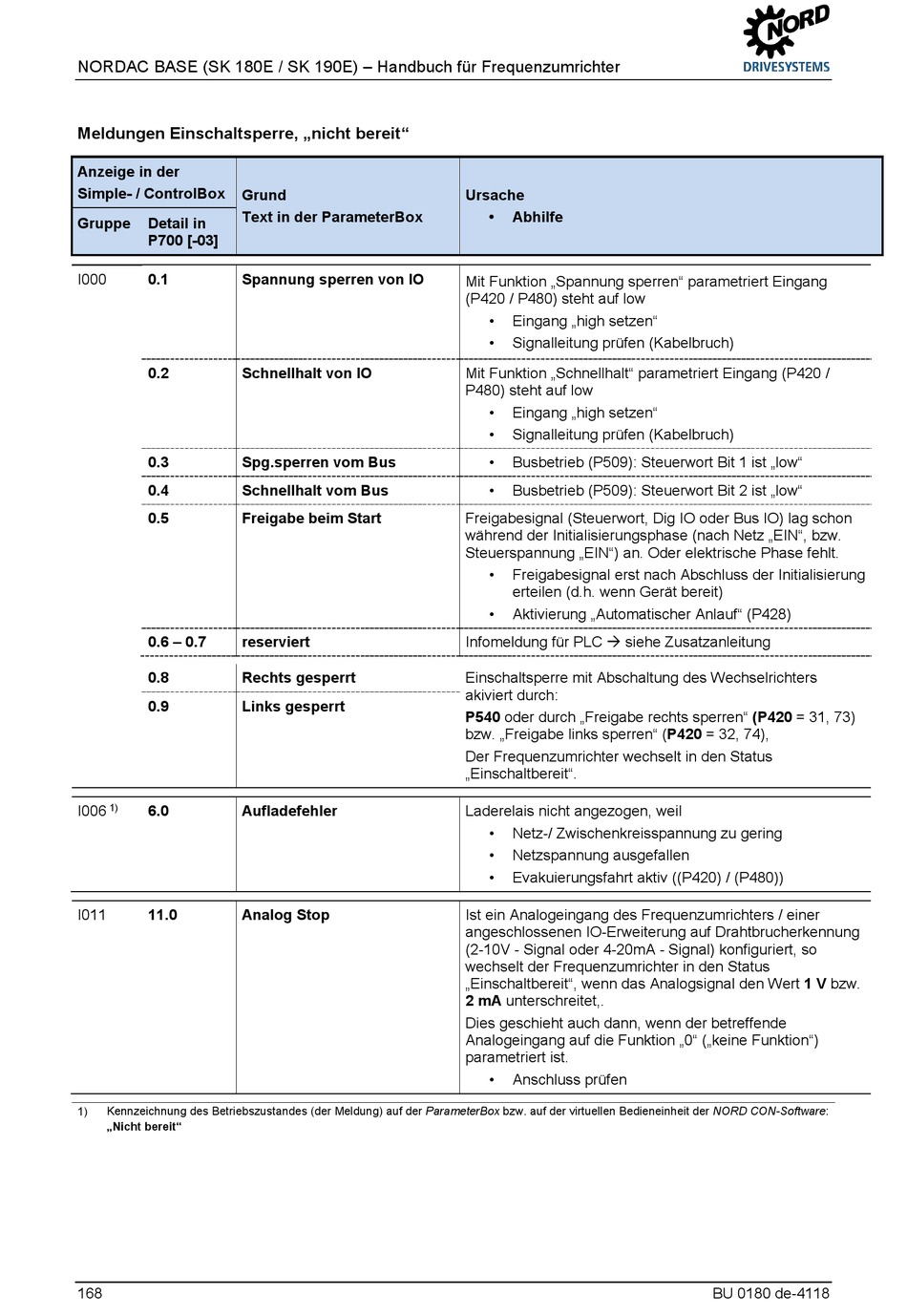

NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter
Pos : 732 /Anleitungen/El ektr oni k/FU und Starter/6. M eldung en zum Betriebsz ustand/Mel dungen Eins chalts perre (T abellenüberschrift) @ 3\mod_1361803467385_6.doc x @ 59921 @ 5 @ 1
Meldungen Einschaltsperre, „nicht bereit"
Anzeige in der
Simple- / ControlBox
Grund
Text in der ParameterBox
Gruppe Detail in
P700 [-03]
Pos : 734 /Anleitungen/El ektr oni k/FU und Starter/6. M eldung en zum Betriebsz ustand/Stör meldung en (Auflistung)/Infor mation I000_01 [SK 180E ... SK 5xxE] @ 2\mod_1347457775195_6.doc x @ 47345 @ @ 1
I000 0.1 Spannung sperren von IO
0.2 Schnellhalt von IO
0.3 Spg.sperren vom Bus
0.4 Schnellhalt vom Bus
0.5 Freigabe beim Start
0.6 – 0.7 reserviert
Pos : 735 /Anleitungen/El ektr oni k/FU und Starter/6. M eldung en zum Betriebsz ustand/Stör meldung en (Auflistung)/Infor mation I000_02-Erg änz ung 08 und 09 [SK 180E ... SK 5xxE] @ 10\mod_1455725649528_6.doc x @ 306331 @ @ 1
0.8 Rechts gesperrt
0.9 Links gesperrt
Pos : 737 /Anleitungen/El ektr oni k/FU und Starter/6. M eldung en zum Betriebsz ustand/Stör meldung en (Auflistung)/Infor mation I006 [SK 180E ... SK 5xxE] @ 2\mod_1347457929759_6.doc x @ 47370 @ @ 1
6.0 Aufladefehler
I006 1)
Pos : 738 /Anleitungen/El ektr oni k/FU und Starter/6. M eldung en zum Betriebsz ustand/Stör meldung en (Auflistung)/Infor mation I011 [SK 180E ... SK 5xxE] @ 2\mod_1347457936856_6.doc x @ 47395 @ @ 1
I011 11.0 Analog Stop
Pos : 739 /Anleitungen/El ektr oni k/FU und Starter/6. M eldung en zum Betriebsz ustand/Stör meldung en (Auflistung)/Infor mation - Kennzeic hnung "Nic ht ber eit" @ 20\mod_1513067472948_6.doc x @ 2375114 @ @ 1
1) Kennzeichnung des Betriebszustandes (der Meldung) auf der ParameterBox bzw. auf der virtuellen Bedieneinheit der NORD CON-Software:
„Nicht bereit"
Pos : 740 /Allgemein/Allgemeingültig e Module/---------- Seitenumbr uc h ---------- @ 1\mod_1329145698658_0.doc x @ 15888 @ @ 1
168
Ursache
• Abhilfe
Mit Funktion „Spannung sperren" parametriert Eingang
(P420 / P480) steht auf low
• Eingang „high setzen"
• Signalleitung prüfen (Kabelbruch)
Mit Funktion „Schnellhalt" parametriert Eingang (P420 /
P480) steht auf low
• Eingang „high setzen"
• Signalleitung prüfen (Kabelbruch)
• Busbetrieb (P509): Steuerwort Bit 1 ist „low"
• Busbetrieb (P509): Steuerwort Bit 2 ist „low"
Freigabesignal (Steuerwort, Dig IO oder Bus IO) lag schon
während der Initialisierungsphase (nach Netz „EIN", bzw.
Steuerspannung „EIN") an. Oder elektrische Phase fehlt.
• Freigabesignal erst nach Abschluss der Initialisierung
erteilen (d.h. wenn Gerät bereit)
• Aktivierung „Automatischer Anlauf" (P428)
Infomeldung für PLC  siehe Zusatzanleitung
Einschaltsperre mit Abschaltung des Wechselrichters
akiviert durch:
P540 oder durch „Freigabe rechts sperren" (P420 = 31, 73)
bzw. „Freigabe links sperren" (P420 = 32, 74),
Der Frequenzumrichter wechselt in den Status
„Einschaltbereit".
Laderelais nicht angezogen, weil
• Netz-/ Zwischenkreisspannung zu gering
• Netzspannung ausgefallen
• Evakuierungsfahrt aktiv ((P420) / (P480))
Ist ein Analogeingang des Frequenzumrichters / einer
angeschlossenen IO-Erweiterung auf Drahtbrucherkennung
(2-10V - Signal oder 4-20mA - Signal) konfiguriert, so
wechselt der Frequenzumrichter in den Status
„Einschaltbereit", wenn das Analogsignal den Wert 1 V bzw.
2 mA unterschreitet,.
Dies geschieht auch dann, wenn der betreffende
Analogeingang auf die Funktion „0" („keine Funktion")
parametriert ist.
• Anschluss prüfen
BU 0180 de-4118
