3.2.2 Externe Technologieboxen SK TU4-... (Anbau Baugruppen)
Externe Technologieboxen ermöglichen es, den Funktionsumfang der Geräte modular zu erweitern.
Es stehen, abhängig vom Baugruppentyp, verschiedene Ausführungen (unterschieden nach dem IP –
Schutzgrad, mit oder ohne Steckverbinder u. Ä.) zur Verfügung. Sie können mit der entsprechenden
Anschlusseinheit direkt am Gerät oder mit einem optionalen Wandmontagekit auch in dessen Nähe
montiert werden.
Jede Technologiebox
SK TI4-TU-....

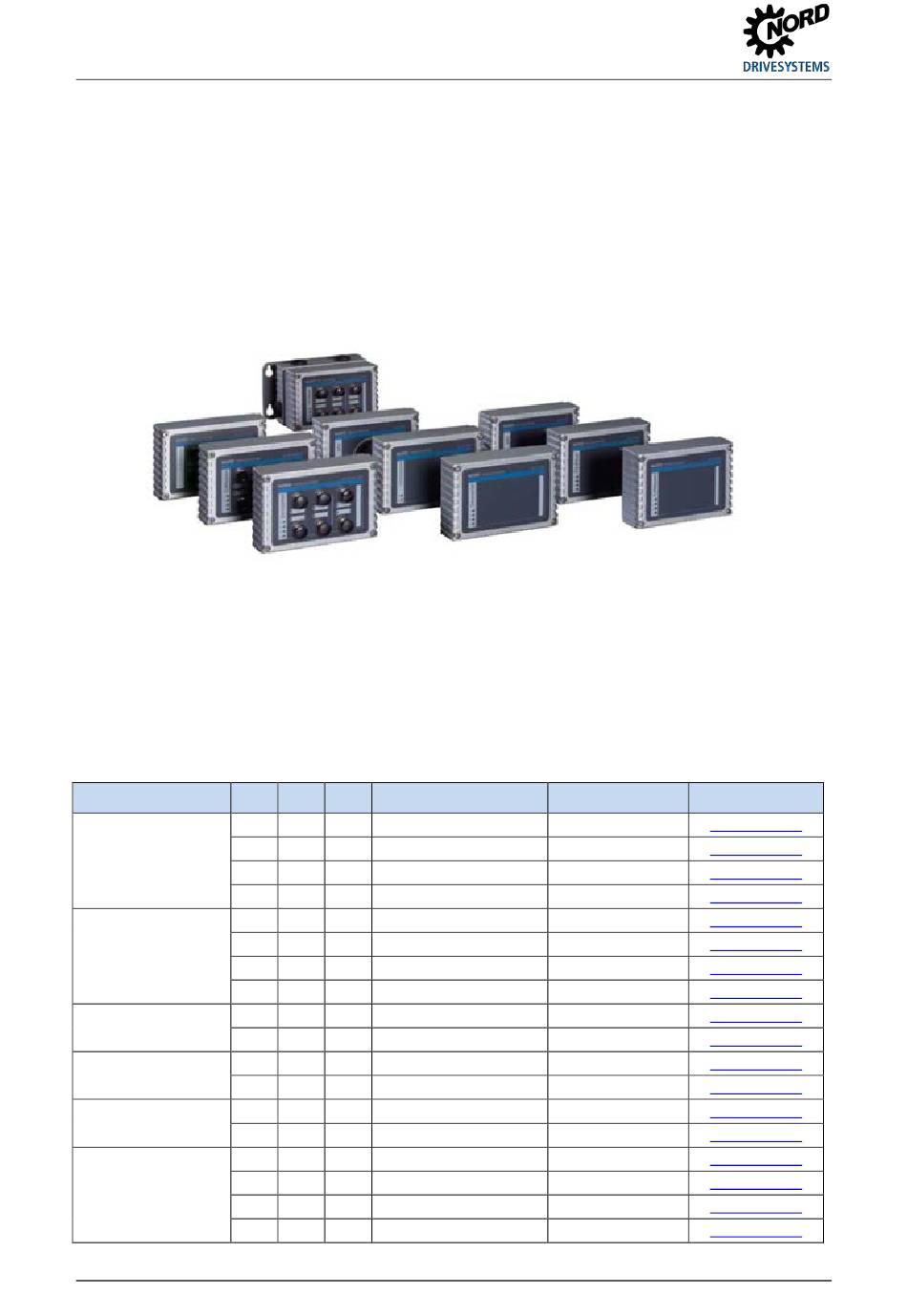

Abbildung 11: externe Technologieboxen SK TU4-... (Beispiel)
Pos : 206 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Optionen [SK 1xxE, SK 2xxE]/Externe T echnologieboxen SK TU 4 ... _01 [SK 1x0E, SK 2xxE] @ 8\mod_1441204686741_6.doc x @ 239375 @ @ 1
Bei den Bus-Baugruppen bzw. der I/O-Erweiterung besteht die Möglichkeit, über die RJ12-Buchse
(hinter einer transparenten Verschraubung (Diagnoseglas)) auf den Systembus und somit auf alle an
ihn angeschlossenen aktiven Geräte (Frequenzumrichter, weitere SK xU4-Baugruppen) mittels
ParameterBox SK PAR-3H bzw. PC (NORDCON – Software) zuzugreifen.
Die Bus-Module benötigen eine 24 V Versorgungsspannung. Liegt die Versorgungsspannung an,
dann sind die Bus-Module auch dann bereit, wenn der Frequenzumrichter nicht in Betrieb ist.
Pos : 207 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Optionen [SK 1xxE, SK 2xxE]/Externe T echnologieboxen SK TU 4 ... _02 ( BUS) [SK 1x0E, SK 2xxE] @ 4\mod_1395132027229_6.doc x @ 122239 @ @ 1
Typ IP55
CANopen
DeviceNet
EtherCAT
EtherNet / IP
POWERLINK
PROFIBUS DP
66
SK TU4-... benötigt
IP66 M12 Bezeichnung
X SK TU4-CAO
X SK TU4-CAO-C
X X SK TU4-CAO-M12
X X SK TU4-CAO-M12-C
X SK TU4-DEV
X SK TU4-DEV-C
X X SK TU4-DEV-M12
X X SK TU4-DEV-M12-C
X SK TU4-ECT
X SK TU4-ECT-C
X X SK TU4-EIP
X X SK TU4-EIP-C
X SK TU4-POL
X SK TU4-POL-C
X SK TU4-PBR
X SK TU4-PBR-C
X X SK TU4-PBR-M12
X X SK TU4-PBR-M12-C
immer eine zugehörige
Materialnummer
275 281 101
275 281 151
275 281 201
275 281 251
275 281 102
275 281 152
275 281 202
275 281 252
275 281 117
275 281 167
275 281 119
275 281 169
275 281 118
275 281 168
275 281 100
275 281 150
275 281 200
275 281 250

Anschlusseinheit

Dokument
TI 275281101
TI 275281151
TI 275281201
TI 275281251
TI 275281102
TI 275281152
TI 275281202
TI 275281252
TI 275281117
TI 275281167
TI 275281119
TI 275281169
TI 275281118
TI 275281168
TI 275281100
TI 275281150
TI 275281200
TI 275281250
