NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter

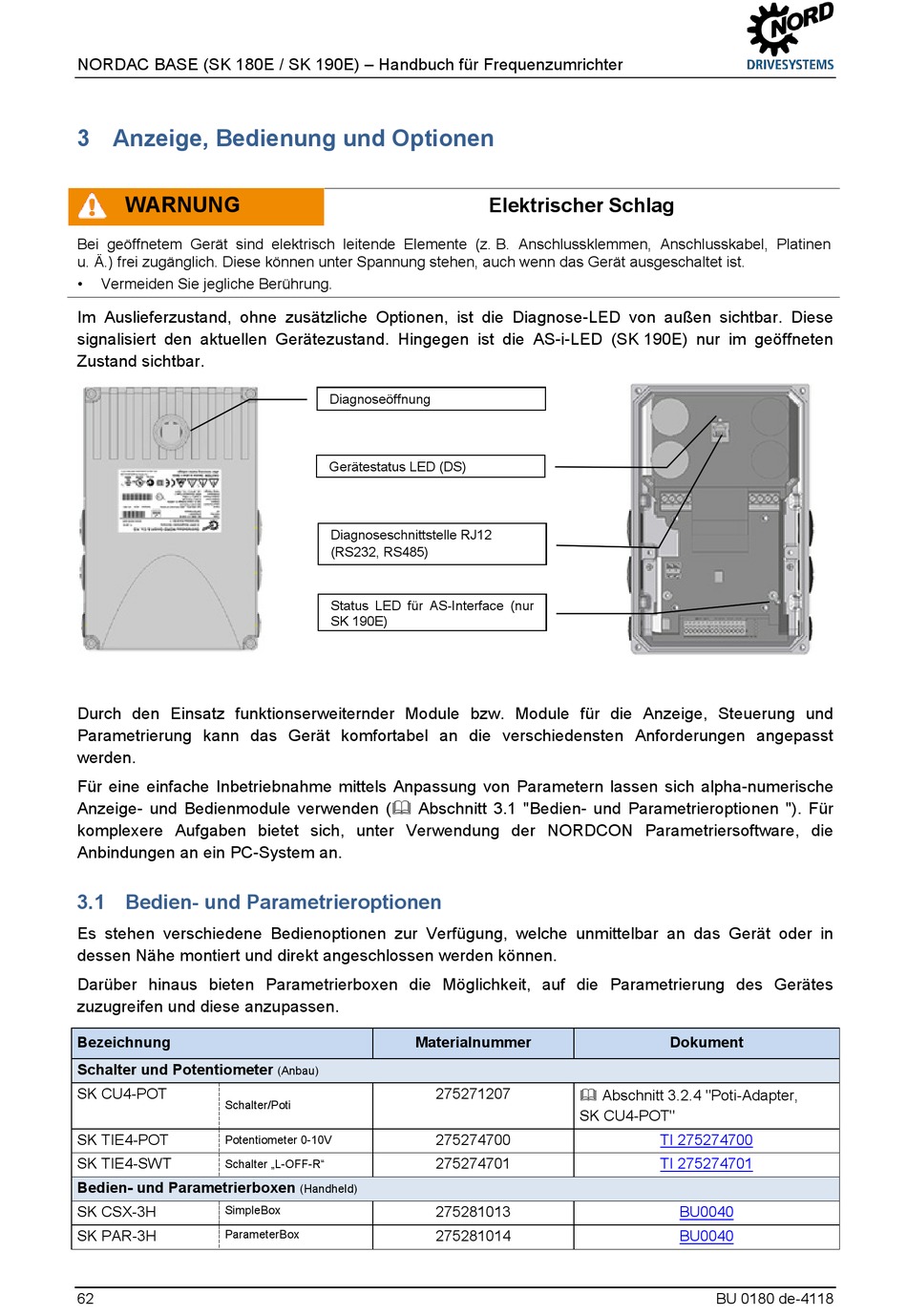

3 Anzeige, Bedienung und Optionen

Pos : 185 /Anleitungen/El ektr oni k/FU und Starter/1. Allgemei nes /Sic herheits- und Ins tall ations hinweis e und Warn- Gefahrenhinweise/Sic herheits hinweise (auslaufend)/versc hiedene/WARNUNG - El ektrisc her Sc hlag (geöffnetes Ger ät) @ 24\mod_1535453035585_6.doc x @ 2443894 @ @ 1
WARNUNG
Bei geöffnetem Gerät sind elektrisch leitende Elemente (z. B. Anschlussklemmen, Anschlusskabel, Platinen
u. Ä.) frei zugänglich. Diese können unter Spannung stehen, auch wenn das Gerät ausgeschaltet ist.
• Vermeiden Sie jegliche Berührung.
Pos : 186 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Anzeige, Bedienung und Optionen_01 [SK 1x0E] @ 8\mod_1441114935250_6.doc x @ 238848 @ @ 1
Im Auslieferzustand, ohne zusätzliche Optionen, ist die Diagnose-LED von außen sichtbar. Diese
signalisiert den aktuellen Gerätezustand. Hingegen ist die AS-i-LED (SK 190E) nur im geöffneten
Zustand sichtbar.
Pos : 188 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Anzeige, Bedienung und Optionen_02 [SK 1x0E, SK 2xxE] @ 8\mod_1441202989471_6.doc x @ 239279 @ @ 1
Durch den Einsatz funktionserweiternder Module bzw. Module für die Anzeige, Steuerung und
Parametrierung kann das Gerät komfortabel an die verschiedensten Anforderungen angepasst
werden.
Für eine einfache Inbetriebnahme mittels Anpassung von Parametern lassen sich alpha-numerische
Anzeige- und Bedienmodule verwenden ( Abschnitt 3.1 "Bedien- und Parametrieroptionen "). Für
komplexere Aufgaben bietet sich, unter Verwendung der NORDCON Parametriersoftware, die
Anbindungen an ein PC-System an.
Pos : 190 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Bedi enung [SK 1xxE, 2xxE, -FDS]/Bedi en- und Parametri eroptionen [SK 1xxE, SK 2xxE] @ 4\mod_1395155071295_6.doc x @ 122339 @ 2 @ 1

3.1 Bedien- und Parametrieroptionen

Es stehen verschiedene Bedienoptionen zur Verfügung, welche unmittelbar an das Gerät oder in
dessen Nähe montiert und direkt angeschlossen werden können.
Darüber hinaus bieten Parametrierboxen die Möglichkeit, auf die Parametrierung des Gerätes
zuzugreifen und diese anzupassen.
Pos : 191 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Bedi enung [SK 1xxE, 2xxE, -FDS]/Bedi en- und Parametri eroptionen_01 [SK 1x0E, SK 2xxE] @ 8\mod_1441200911960_6.doc x @ 239153 @ @ 1
Bezeichnung
Schalter und Potentiometer
SK CU4-POT
Schalter/Poti
SK TIE4-POT
Potentiometer 0-10V
SK TIE4-SWT
Schalter „L-OFF-R"
Bedien- und Parametrierboxen
SK CSX-3H SimpleBox
SK PAR-3H ParameterBox
62
Diagnoseöffnung
Gerätestatus LED (DS)
Diagnoseschnittstelle RJ12
(RS232, RS485)
Status LED für AS-Interface (nur
SK 190E)
Materialnummer
(Anbau)
275271207
275274700
275274701
(Handheld)
275281013
275281014
Elektrischer Schlag
 Abschnitt 3.2.4 "Poti-Adapter,
SK CU4-POT"
TI 275274700
TI 275274701
Dokument
BU0040
BU0040
BU 0180 de-4118
