NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter
Pos : 453 /Anleitungen/El ektr oni k/FU und Starter/5. Par ameter/P4xx Steuer klemmen @ 0\mod_1327678262854_6.doc x @ 9025 @ 3 @ 1

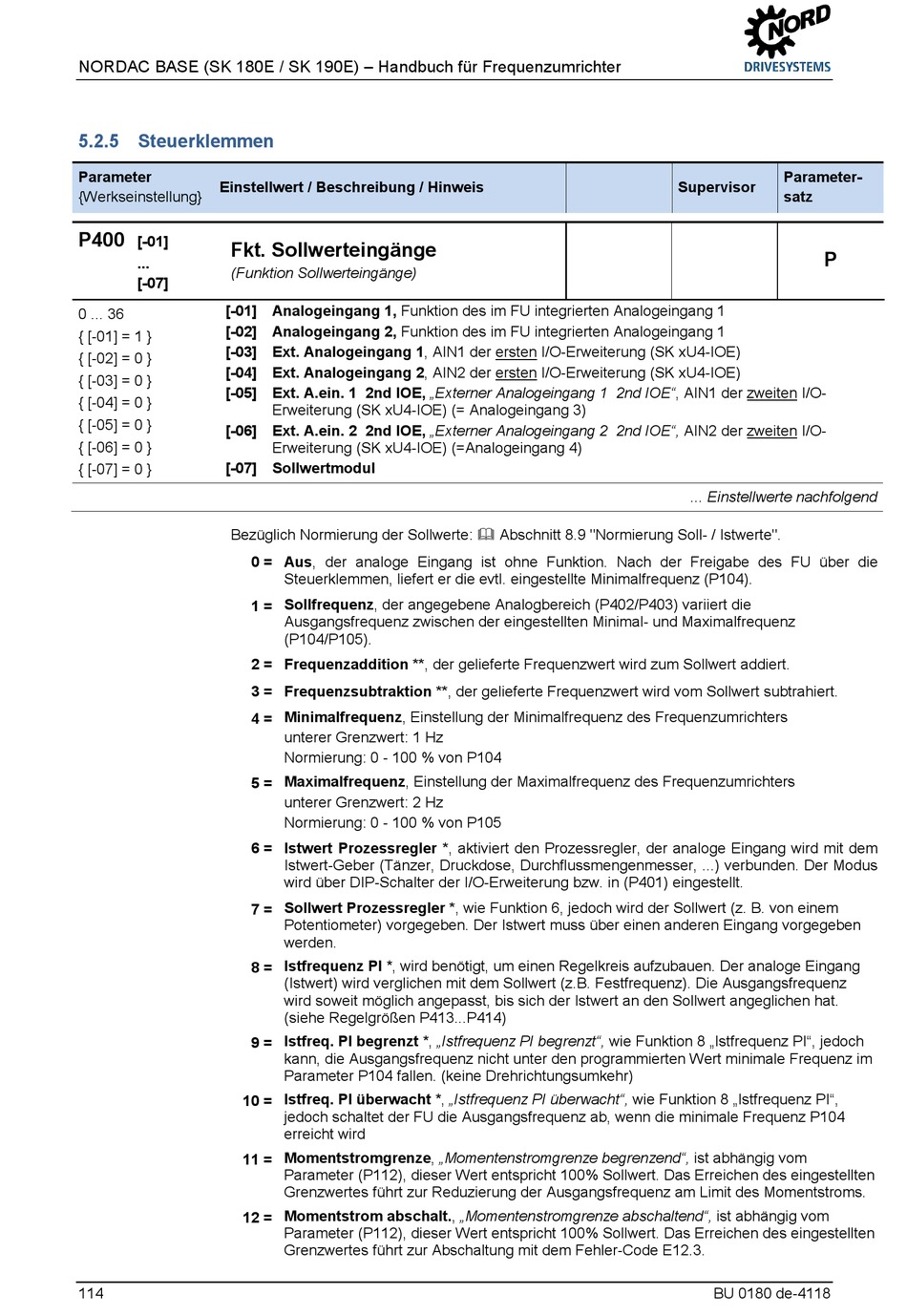

5.2.5 Steuerklemmen

Parameter
Einstellwert / Beschreibung / Hinweis
{Werkseinstellung}
Pos : 454 /Anleitungen/El ektr oni k/FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/Parameter P400 – F kt. Soll wer tei ngang [SK 1x0E] @ 9\mod_1448278615199_6.doc x @ 265577 @ @ 1
P400
[-01]
Fkt. Sollwerteingänge
...
(Funktion Sollwerteingänge)
[-07]
[-01] Analogeingang 1, Funktion des im FU integrierten Analogeingang 1
0 ... 36
[-02] Analogeingang 2, Funktion des im FU integrierten Analogeingang 1
{ [-01] = 1 }
[-03] Ext. Analogeingang 1, AIN1 der ersten I/O-Erweiterung (SK xU4-IOE)
{ [-02] = 0 }
[-04] Ext. Analogeingang 2, AIN2 der ersten I/O-Erweiterung (SK xU4-IOE)
{ [-03] = 0 }
[-05] Ext. A.ein. 1 2nd IOE, „Externer Analogeingang 1 2nd IOE", AIN1 der zweiten I/O-
{ [-04] = 0 }
{ [-05] = 0 }
[-06] Ext. A.ein. 2 2nd IOE, „Externer Analogeingang 2 2nd IOE", AIN2 der zweiten I/O-
{ [-06] = 0 }
[-07] Sollwertmodul
{ [-07] = 0 }
Pos : 455 /Anleitungen/El ektr oni k/FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/Parameter P400 – Parameter werte [SK 1x0E, SK 2xxE-FDS] @ 9\mod_1448282266832_6.doc x @ 265610 @ @ 1
Bezüglich Normierung der Sollwerte:  Abschnitt 8.9 "Normierung Soll- / Istwerte".
10 = Istfreq. PI überwacht *, „Istfrequenz PI überwacht", wie Funktion 8 „Istfrequenz PI",
11 = Momentstromgrenze, „Momentenstromgrenze begrenzend", ist abhängig vom
12 = Momentstrom abschalt., „Momentenstromgrenze abschaltend", ist abhängig vom
114
Erweiterung (SK xU4-IOE) (= Analogeingang 3)
Erweiterung (SK xU4-IOE) (=Analogeingang 4)
0 = Aus, der analoge Eingang ist ohne Funktion. Nach der Freigabe des FU über die
Steuerklemmen, liefert er die evtl. eingestellte Minimalfrequenz (P104).
1 = Sollfrequenz, der angegebene Analogbereich (P402/P403) variiert die
Ausgangsfrequenz zwischen der eingestellten Minimal- und Maximalfrequenz
(P104/P105).
2 = Frequenzaddition **, der gelieferte Frequenzwert wird zum Sollwert addiert.
3 = Frequenzsubtraktion **, der gelieferte Frequenzwert wird vom Sollwert subtrahiert.
4 = Minimalfrequenz, Einstellung der Minimalfrequenz des Frequenzumrichters
unterer Grenzwert: 1 Hz
Normierung: 0 - 100 % von P104
5 = Maximalfrequenz, Einstellung der Maximalfrequenz des Frequenzumrichters
unterer Grenzwert: 2 Hz
Normierung: 0 - 100 % von P105
6 = Istwert Prozessregler *, aktiviert den Prozessregler, der analoge Eingang wird mit dem
Istwert-Geber (Tänzer, Druckdose, Durchflussmengenmesser, ...) verbunden. Der Modus
wird über DIP-Schalter der I/O-Erweiterung bzw. in (P401) eingestellt.
7 = Sollwert Prozessregler *, wie Funktion 6, jedoch wird der Sollwert (z. B. von einem
Potentiometer) vorgegeben. Der Istwert muss über einen anderen Eingang vorgegeben
werden.
8 = Istfrequenz PI *, wird benötigt, um einen Regelkreis aufzubauen. Der analoge Eingang
(Istwert) wird verglichen mit dem Sollwert (z.B. Festfrequenz). Die Ausgangsfrequenz
wird soweit möglich angepasst, bis sich der Istwert an den Sollwert angeglichen hat.
(siehe Regelgrößen P413...P414)
9 = Istfreq. PI begrenzt *, „Istfrequenz PI begrenzt", wie Funktion 8 „Istfrequenz PI", jedoch
kann, die Ausgangsfrequenz nicht unter den programmierten Wert minimale Frequenz im
Parameter P104 fallen. (keine Drehrichtungsumkehr)
jedoch schaltet der FU die Ausgangsfrequenz ab, wenn die minimale Frequenz P104
erreicht wird
Parameter (P112), dieser Wert entspricht 100% Sollwert. Das Erreichen des eingestellten
Grenzwertes führt zur Reduzierung der Ausgangsfrequenz am Limit des Momentstroms.
Parameter (P112), dieser Wert entspricht 100% Sollwert. Das Erreichen des eingestellten
Grenzwertes führt zur Abschaltung mit dem Fehler-Code E12.3.
Parameter-
Supervisor
satz
P
... Einstellwerte nachfolgend
BU 0180 de-4118
