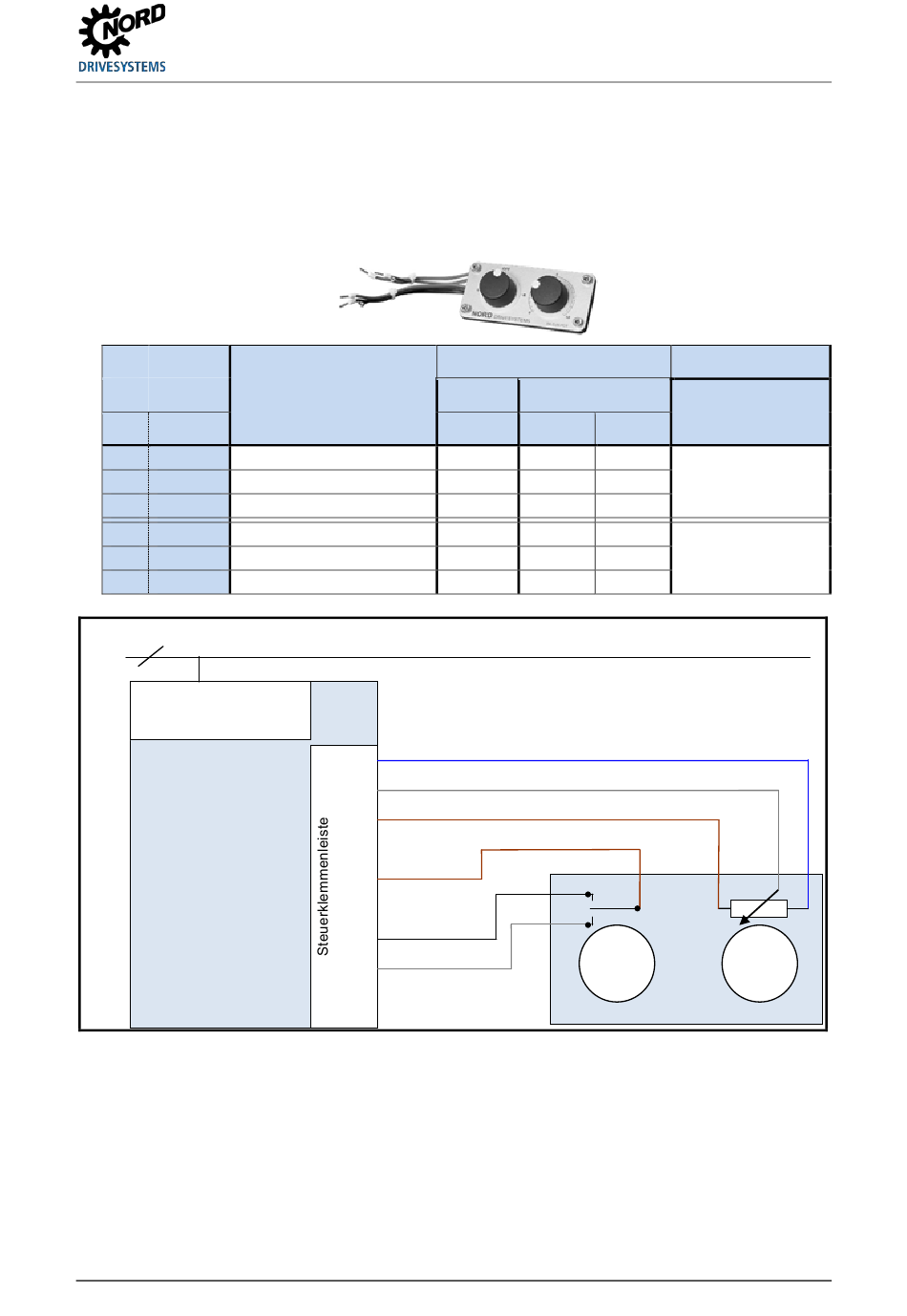

Poti-Adapter, Sk Cu4-Pot; Funktion; Abbildung 13: Anschlussschema Sk Cu4-Pot, Beispiel Sk 1X0E - NORD NORDAC BASE Handbuch

Pos : 221 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Bedi enung [SK 1xxE, 2xxE, -FDS]/Poti-Adapter, SK CU 4 POT [SK 1x0E] @ 10\mod_1456151438734_6.doc x @ 309794 @ 3 @ 1

3.2.4 Poti-Adapter, SK CU4-POT

Die digitalen Signale R und L können direkt auf die digitalen Eingänge 1 und 2 des
Frequenzumrichters gelegt werden.
Das Potentiometer (0 - 10 V) kann über einen analogen Eingang des Frequenzumrichters oder den
einer I/O-Erweiterung ausgewertet werden.
Modul
Pin Farbe
1 braun 24V-Versorgungsspannung
2 schwarz Freigabe R (z.B. DIN1)
3 weiß Freigabe L (z.B. DIN2)
4 weiß Abgriff an AIN1+
5 braun Referenzspannung 10V
6 blau Analog Ground AGND
1/3~ 230/400V + PE
L1 - L2/N - L3 + PE
230/400V
Frequenzumrichter
SK 1x0E-...

Abbildung 13: Anschlussschema SK CU4-POT, Beispiel SK 1x0E

Pos : 223 /Anleitungen/El ektr oni k/FU und Starter/4. Inbetriebnahme/SK 1xxE, SK 2xxE, -FD S/Inbetriebnahme (Ü bers chrift) [SK 1xxE, SK 2xxE, FD S] @ 1\mod_1343217825591_6.doc x @ 37229 @ 1 @ 1
BU 0180 de-4118
SK CU4-POT
SK 1x0E
(A)GND
(bl)
40
0-10V (ws)
14
10V= (br)
11
.
.
(br)
24V=
43
.
.
R
(sw)
21
L
(ws)
22
.
3 Anzeige, Bedienung und Optionen
Anschluss: Klemmen Nr.
FU
43
21
22
14
11
12
R/0/L
Schalter
SK CU4-POT

Funktion

Drehschalter
L - OFF - R
Potentiometer 10 kΩ
(br)
Poti
0-10
71
