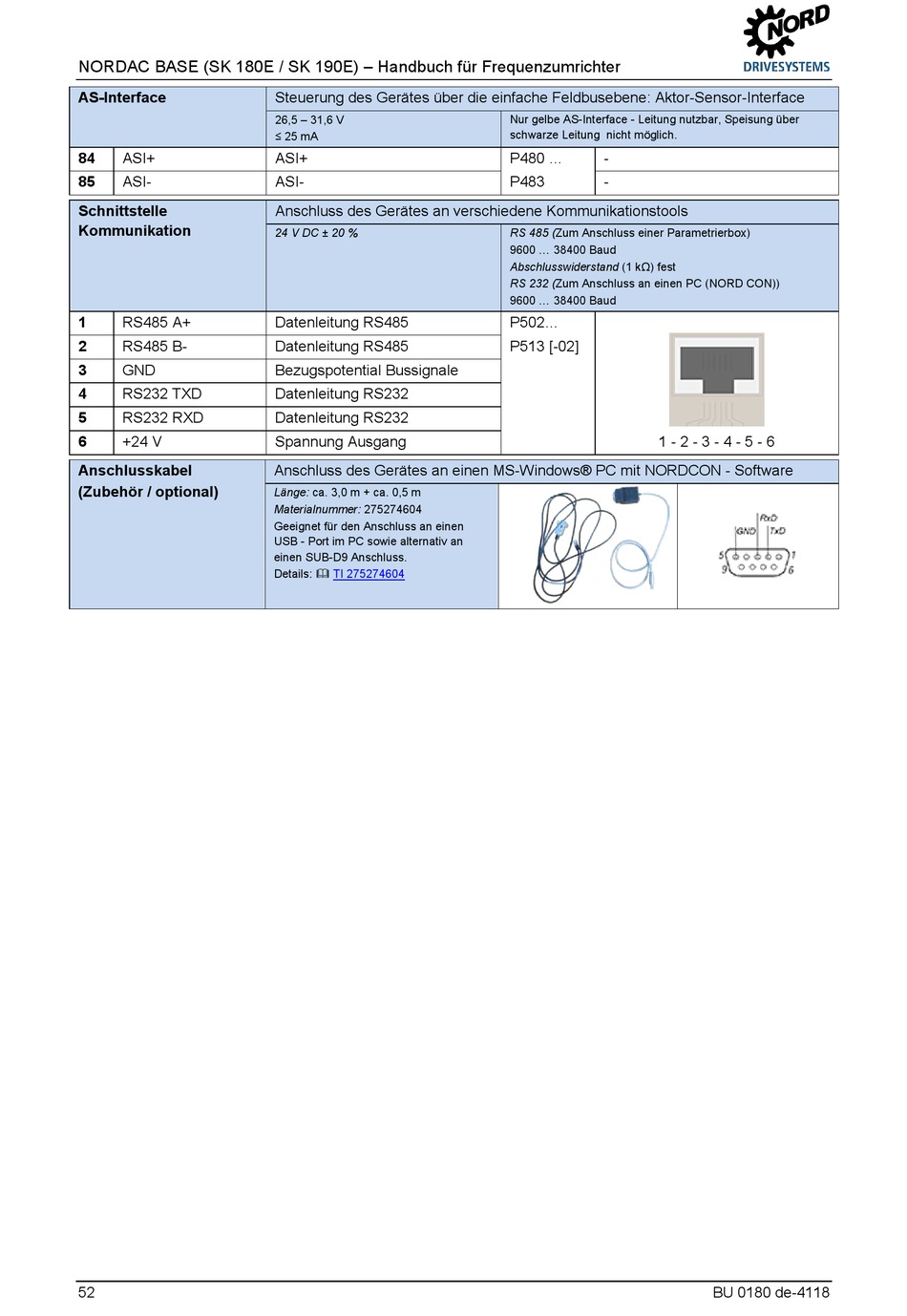

NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter

AS-Interface

84
ASI+
85
ASI-
Pos : 171.11 /Anl eitungen/Elektroni k/FU und Starter/2. Montage und Installati on/El ektrisc her Ansc hlus s/SK 1xxE, SK 2xxE, SK xxxE-FD S/Steuerteil/Details Steuer anschl üss e ( Samml ung)/D etails Steuer anschl üss e_12_R J12 [SK 1x0E, SK 2xxE, SK xxxE-FDS] @ 7\mod_1435565668231_6.doc x @ 229681 @ @ 1
Schnittstelle
Kommunikation
1
RS485 A+
2
RS485 B-
3
GND
4
RS232 TXD
5
RS232 RXD
6
+24 V
Pos : 171.12 /Anl eitungen/Elektroni k/FU und Starter/2. Montage und Installati on/El ektrisc her Ansc hlus s/SK 1xxE, SK 2xxE, SK xxxE-FD S/Steuerteil/Details Steuer anschl üss e ( Samml ung)/D etails Steuer anschl üss e_12_R J12_Ergänz ung [SK 1xxE, SK 2xxE, SK xxxE-FD S] @ 20\mod_1516606174814_6.doc x @ 2384094 @ @ 1
Anschlusskabel
(Zubehör / optional)
Pos : 174 /Allgemein/Allgemeingültig e Module/---------- Seitenumbr uc h ---------- @ 1\mod_1329145698658_0.doc x @ 15888 @ @ 1
52
Steuerung des Gerätes über die einfache Feldbusebene: Aktor-Sensor-Interface
26,5 – 31,6 V
≤ 25 mA
ASI+
ASI-
Anschluss des Gerätes an verschiedene Kommunikationstools
24 V DC ± 20 %
Datenleitung RS485
Datenleitung RS485
Bezugspotential Bussignale
Datenleitung RS232
Datenleitung RS232
Spannung Ausgang
Anschluss des Gerätes an einen MS-Windows® PC mit NORDCON - Software
Länge: ca. 3,0 m + ca. 0,5 m
Materialnummer: 275274604
Geeignet für den Anschluss an einen
USB - Port im PC sowie alternativ an
einen SUB-D9 Anschluss.
Details:  TI 275274604
Nur gelbe AS-Interface - Leitung nutzbar, Speisung über
schwarze Leitung nicht möglich.
P480 ... -
P483 -
RS 485 (Zum Anschluss einer Parametrierbox)
9600 ... 38400 Baud
Abschlusswiderstand (1 kΩ) fest
RS 232 (Zum Anschluss an einen PC (NORD CON))
9600 ... 38400 Baud
P502...
P513 [-02]
1 - 2 - 3 - 4 - 5 - 6
