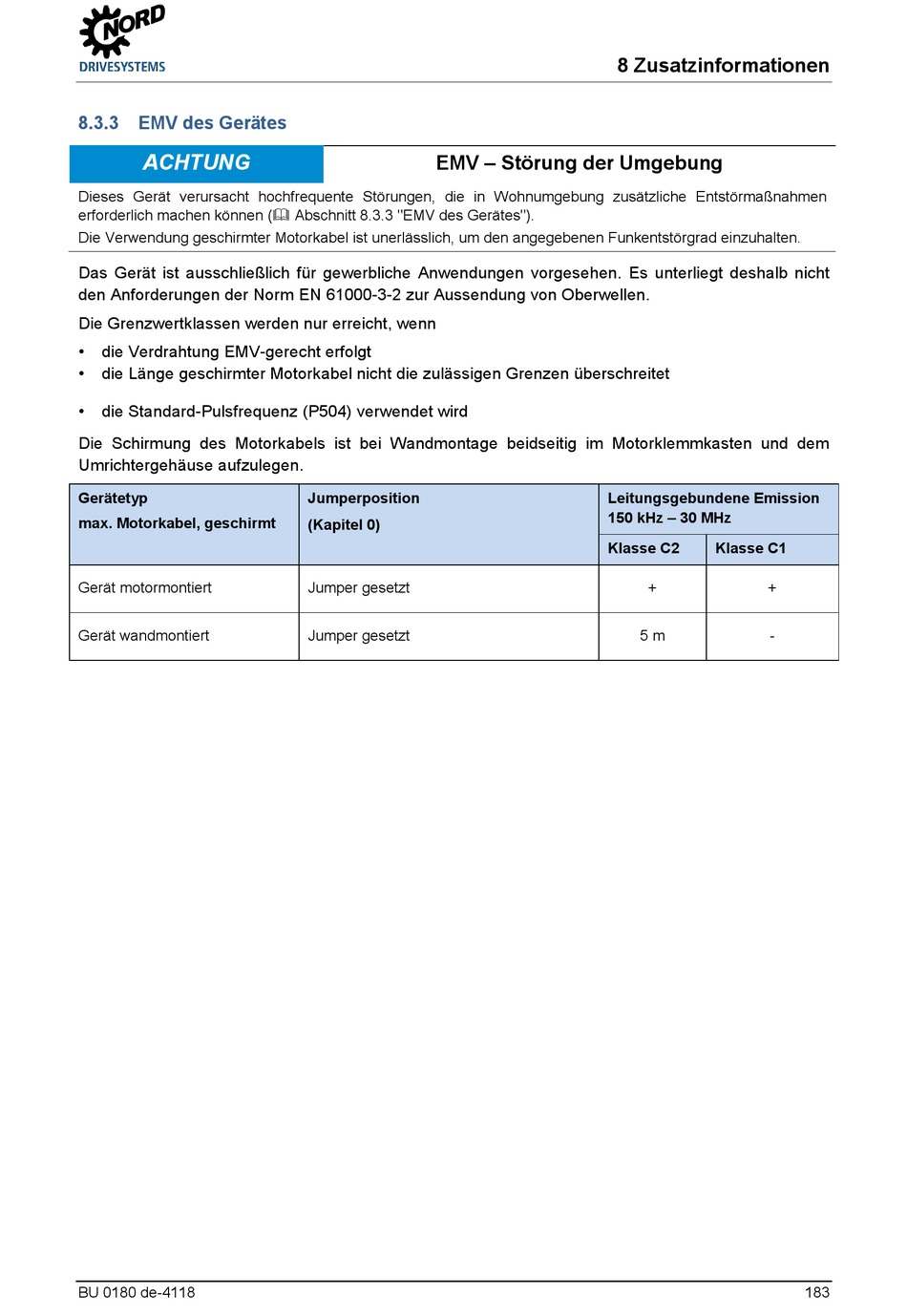

8.3.3 EMV des Gerätes
Pos : 775.8 /Anleitungen/El ektr oni k/FU und Starter/1. Allgemei nes /Sic herheits- und Ins tall ations hinweis e und Warn- Gefahrenhinweise/neu/War n- und Gefahrenhinweise/ACHTUN G - EMV – Störung der U mg ebung [SK 1xxE, SK 2xxE, 5xxE] @ 19\mod_1511527115653_6.doc x @ 2372495 @ @ 1
ACHTUNG
Dieses Gerät verursacht hochfrequente Störungen, die in Wohnumgebung zusätzliche Entstörmaßnahmen
erforderlich machen können ( Abschnitt 8.3.3 "EMV des Gerätes").
Die Verwendung geschirmter Motorkabel ist unerlässlich, um den angegebenen Funkentstörgrad einzuhalten.
Pos : 775.9 /Anleitungen/El ektr oni k/FU und Starter/8. Z usatzinfor mati onen/EM V/_EM V des Gerätes_02 [SK 1xxE, SK 2xxE, SK 5xxE, SK xxxE-FD S] @ 19\mod_1511875390878_6.doc x @ 2374098 @ @ 1
Das Gerät ist ausschließlich für gewerbliche Anwendungen vorgesehen. Es unterliegt deshalb nicht
den Anforderungen der Norm EN 61000-3-2 zur Aussendung von Oberwellen.
Die Grenzwertklassen werden nur erreicht, wenn
• die Verdrahtung EMV-gerecht erfolgt
• die Länge geschirmter Motorkabel nicht die zulässigen Grenzen überschreitet
Pos : 775.10 /Anl eitungen/Elektroni k/FU und Starter/8. Zus atzinfor mationen/EMV/_EMV des Gerätes _T abelle Leitungslängen [SK 1x0E, SK 2xxE] @ 6\mod_1421240290983_6.doc x @ 199097 @ @ 1
• die Standard-Pulsfrequenz (P504) verwendet wird
Die Schirmung des Motorkabels ist bei Wandmontage beidseitig im Motorklemmkasten und dem
Umrichtergehäuse aufzulegen.
Gerätetyp
max. Motorkabel, geschirmt
Gerät motormontiert
Gerät wandmontiert
Pos : 775.11 /Allgemei n/Allgemei ngültige M odul e/---------Seitenumbruch kompakt --------- @ 13\mod_1476369695906_0.doc x @ 2265493 @ @ 1
BU 0180 de-4118
EMV – Störung der Umgebung
Jumperposition
(Kapitel 0)
Jumper gesetzt
Jumper gesetzt
8 Zusatzinformationen
Leitungsgebundene Emission
150 kHz – 30 MHz
Klasse C2 Klasse C1
+ +
5 m -
