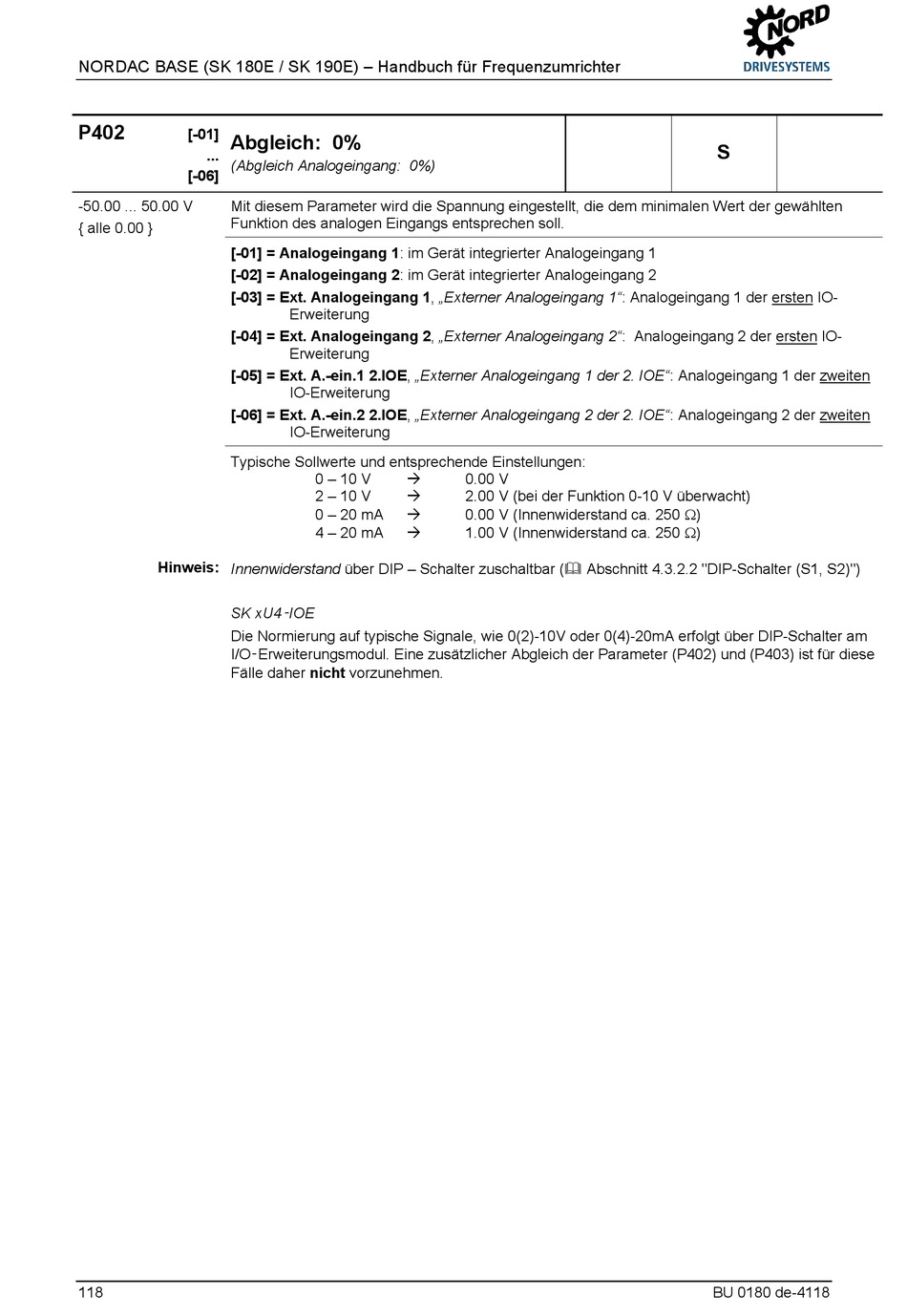

NORD NORDAC BASE Handbuch Seite 118

NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter
Pos : 460 /Anleitungen/El ektr oni k/FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/Parameter P402 – Abgleic h Analog eingang: 0% [SK 1x0E, SK 54xE] @ 0\mod_1327681002171_6.doc x @ 9209 @ @ 1
P402
[-01]
Abgleich: 0%
...
(Abgleich Analogeingang: 0%)
[-06]
-50.00 ... 50.00 V Mit diesem Parameter wird die Spannung eingestellt, die dem minimalen Wert der gewählten
Funktion des analogen Eingangs entsprechen soll.
{ alle 0.00 }
[-01] = Analogeingang 1: im Gerät integrierter Analogeingang 1
[-02] = Analogeingang 2: im Gerät integrierter Analogeingang 2
[-03] = Ext. Analogeingang 1, „Externer Analogeingang 1": Analogeingang 1 der ersten IO-
[-04] = Ext. Analogeingang 2, „Externer Analogeingang 2": Analogeingang 2 der ersten IO-
[-05] = Ext. A.-ein.1 2.IOE, „Externer Analogeingang 1 der 2. IOE": Analogeingang 1 der zweiten
[-06] = Ext. A.-ein.2 2.IOE, „Externer Analogeingang 2 der 2. IOE": Analogeingang 2 der zweiten
Typische Sollwerte und entsprechende Einstellungen:
Pos : 461 /Anleitungen/El ektr oni k/FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/Parameter P402/P403 – Abgleich Analogei ngang: 0% / 100% _Erg änz ung [SK 1x0E] @ 9\mod_1448284770809_6.doc x @ 265676 @ @ 1
Hinweis: Innenwiderstand über DIP – Schalter zuschaltbar ( Abschnitt 4.3.2.2 "DIP-Schalter (S1, S2)")
SK xU4
Die Normierung auf typische Signale, wie 0(2)-10V oder 0(4)-20mA erfolgt über DIP-Schalter am
I/O‑Erweiterungsmodul. Eine zusätzlicher Abgleich der Parameter (P402) und (P403) ist für diese
Fälle daher nicht vorzunehmen.
Pos : 462 /Anleitungen/El ektr oni k/FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P400- P499/Parameter P403 – Abgleic h Analog eingang: 100% [SK 1x0E, SK 54xE] @ 0\mod_1327681136791_6.doc x @ 9255 @ @ 1
118
Erweiterung
Erweiterung
IO-Erweiterung
IO-Erweiterung
0 – 10 V

2 – 10 V

0 – 20 mA

4 – 20 mA

IOE
‑
0.00 V
2.00 V (bei der Funktion 0-10 V überwacht)
0.00 V (Innenwiderstand ca. 250 Ω)
1.00 V (Innenwiderstand ca. 250 Ω)
S
BU 0180 de-4118
