3.1.1 Bedien- und Parametrierboxen, Verwendung

Mit Hilfe einer optionalen Simple- oder ParameterBox kann auf alle Parameter komfortabel zugegriffen
werden, um diese auszulesen oder anzupassen. Die geänderten Parameterdaten werden im
nichtflüchtigen EEPROM-Speicher, abgelegt.
Zusätzlich können bis zu 5 komplette Gerätedatensätze in der ParameterBox abgelegt und wieder
abgerufen werden.
Die Verbindung zwischen Simple- oder ParameterBox und dem Gerät wird mittels RJ12-RJ12-Kabel
hergestellt.

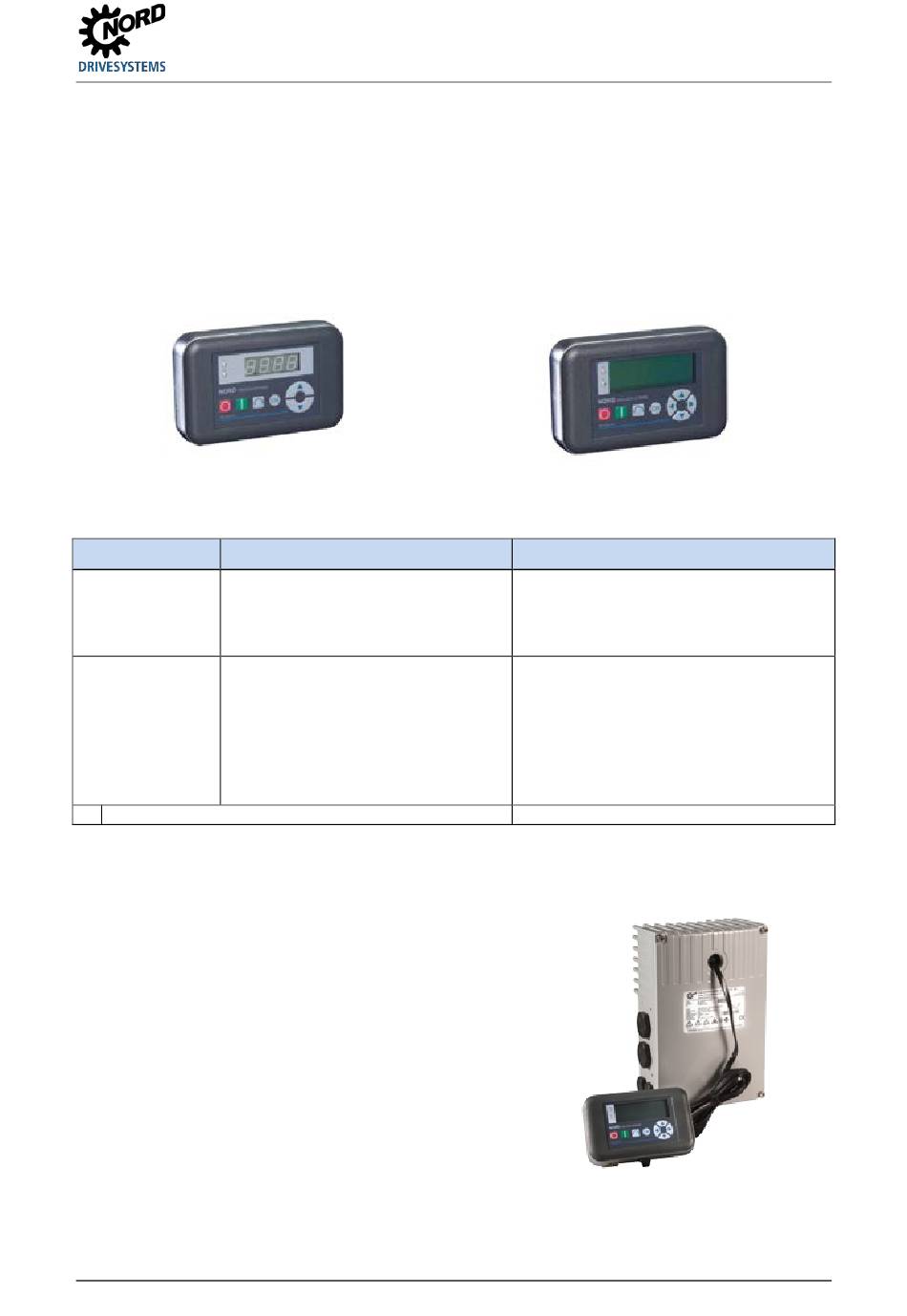

Abbildung 8: SimpleBox, handheld, SK CSX-3H

Baugruppe
Dient der Inbetriebnahme,
SK CSX-3H
Parametrierung, Konfiguration und
(SimpleBox handheld)
Steuerung des Gerätes
Dient der Inbetriebnahme,
Parametrierung, Konfiguration und
Steuerung des Gerätes sowie dessen
SK PAR-3H
Optionen (SK xU4-...). Die Speicherung
(ParameterBox handheld)
kompletter Parameterdatensätze ist
möglich.
1) gilt nicht für Optionsbaugruppen, z.B. Bus-Schnittstellen
Anschluss
1. Diagnoseglas der RJ12 Buchse entfernen.
2. RJ12-RJ12 Kabelverbindung zwischen Bedieneinheit
und Frequenzumrichter herstellen.
Solange ein
Blindverschraubung geöffnet ist, darauf achten, dass
kein Schmutz oder Feuchtigkeit in das Gerät
eindringt.
3. Nach der Inbetriebnahme, für den regulären Betrieb,
unbedingt alle
Blindverschraubungen wieder einschrauben und
auf Dichtigkeit achten.
Pos : 195 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Bedi enung [SK 1xxE, 2xxE, -FDS]/Bedi en- und Parametri erboxen, Ver wendung_02_INF ORMATION _Drehmoment [SK 1xxE, SK 2xxE, SK xxxE-FD S] @ 24\mod_1538740433932_6.doc x @ 2454760 @ @ 1
BU 0180 de-4118
Beschreibung
1) .
Diagnoseglas oder
Diagnosegläser
3 Anzeige, Bedienung und Optionen

Abbildung 9: ParameterBox, handheld, SK PAR-3H

4 stellige 7 Segment LED Anzeige,
Folientaster
IP20
Kabel RJ12-RJ12 (Anschluss an das Gerät
4 zeilige LCD Anzeige, hintergrundbeleuchtet,
Folientaster
Speichert bis zu 5 komplette
Parameterdatensätze
IP20
Kabel RJ12-RJ12 (Anschluss an Gerät)
USB-Kabel
eine
bzw.
Daten
1)
(Anschluss an PC)
