5.1 Inbetriebnahme der USV mit HotSwap MBP

Vergewissern Sie sich, dass die Gesamtnennlast der angeschlossenen Geräte nicht die Leistung
der USV übersteigt, um einen Überlastalarm zu vermeiden.
1. Prüfen Sie, ob die USV ordnungsgemäß an das HotSwap MBP angeschlossen ist
(siehe vorstehendes Kapitel 4).
Wenn die USV über Ausgänge verfügt, können diese Ausgänge nicht mehr verwendet werden
(Lasten dürfen nur an den MBP Ausgängen oder den MBP Output-Klemmen angeschlossen werden).
2. Vergewissern Sie sich, dass die Klemmleisten des MBP an die Wechselstromquelle und die Bypass-
Wechselstromquelle

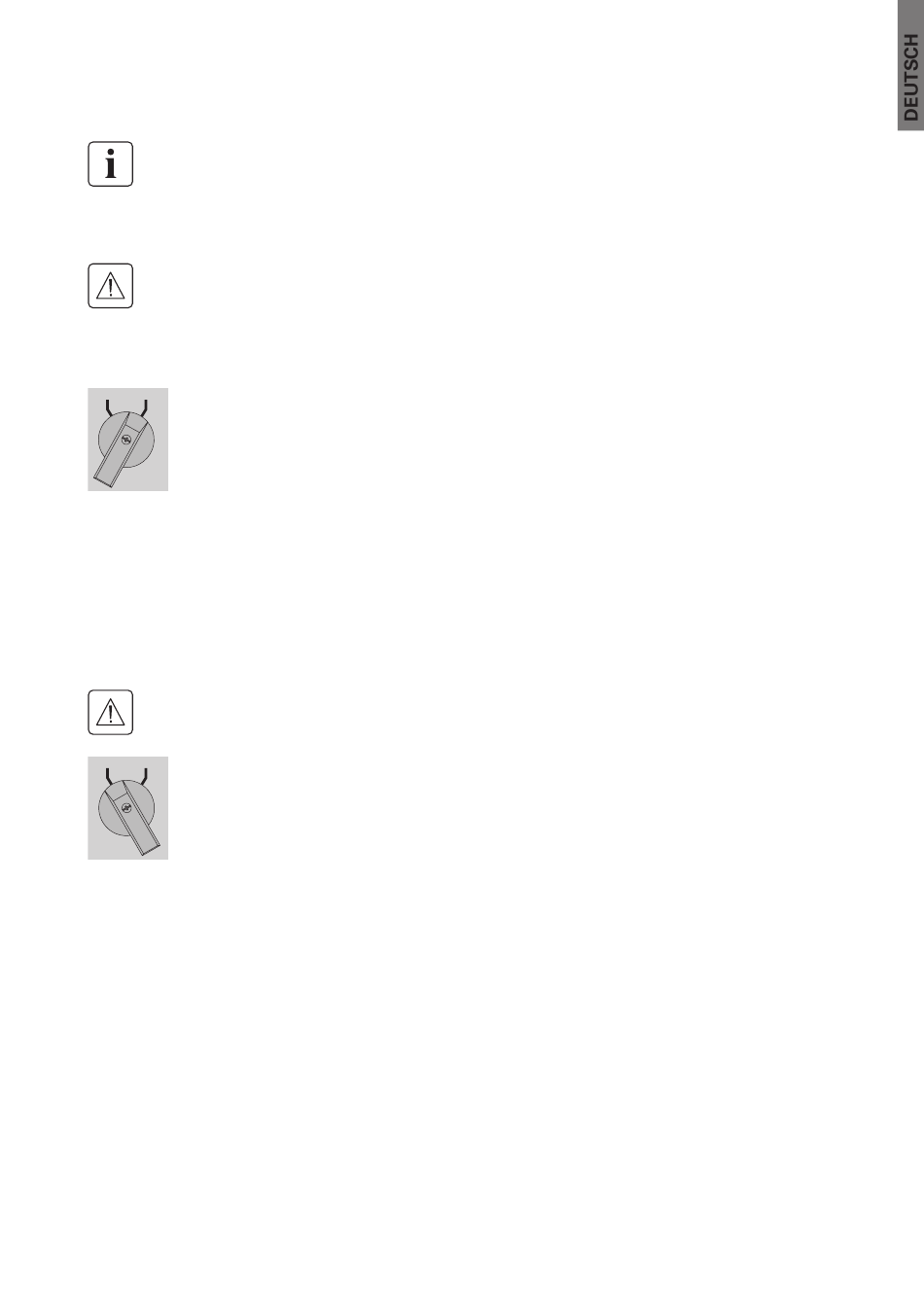

3. Prüfen Sie, ob der manuelle Bypass-Schalter am MBP in der „Bypass"-Stellung steht.
UPS BYPASS
4. Stellen Sie den vorgeschalteten Trennschalter (nicht im Lieferumfang) auf „I" (Ein), um die
Netzspannungsversorgung einzuschalten, und stellen Sie auch den Trennschalter vor der Bypass Source
(nicht im Lieferumfang) auf „I" (Ein), um die Bypass-Spannungsversorgung
5. Prüfen Sie, ob die rote Leuchte „Bypass-Modus" am MBP aufleuchtet und damit anzeigt, dass die Last
jetzt von der Wechselstromquelle oder der Bypass-Wechselstromquelle
6. Stellen Sie den Schalter für die normale Wechselstromquelle und den Schalter für die Bypass-
Wechselstromquelle
7. Vergewissern Sie sich, dass die USV ordnungsgemäß mit Spannung versorgt wird (Das USV-Display
leuchtet auf)
8. Drücken Sie die Taste „ON" an der USV, um die USV zu starten.
9. Versetzen Sie die USV in den „internen Bypass-Modus" (siehe das Benutzerhandbuch der USV)
10. P rüfen Sie am USV-Display, ob sich die USV im Bypass-Modus befindet
(siehe das Benutzerhandbuch der USV)
11. Prüfen Sie, ob die grüne Leuchte „UPS-Modus" am MBP aufleuchtet und damit anzeigt,
dass die USV-Ausgangsleistung am MBP verfügbar ist.
Wichtig: Fahren Sie nicht mit dem nächsten Schritt fort, wenn die grüne Leuchte „UPS-Modus" am MBP
noch Aus ist (der Laststrom fällt aus)
12. Setzen Sie den manuellen Bypass-Schalter am MBP auf die Stellung „UPS": Die rote Leuchte „Bypass-
UPS BYPASS
Modus" am MBP verlischt und zeigt damit an, dass die Last jetzt von der USV versorgt wird
13. Versetzen Sie die USV in den „normalen Modus" (siehe das Benutzerhandbuch der USV)
14. Prüfen Sie am USV-Display, ob die USV im Online-Modus ist (siehe das Benutzerhandbuch der USV),
die Last ist jetzt geschützt
(*) nur wenn die Option Bypass-Wechselstromquelle angeschlossen ist (nur MBP11Ki und MBP11Ki31).
SK-90510-Y4_DE
angeschlossen sind.
(*)
am MBP auf „I" (Ein).
(*)

5. Betrieb

einzuschalten.
(*)
versorgt wird.
(*)
Seite 15
