Elektrische Installation

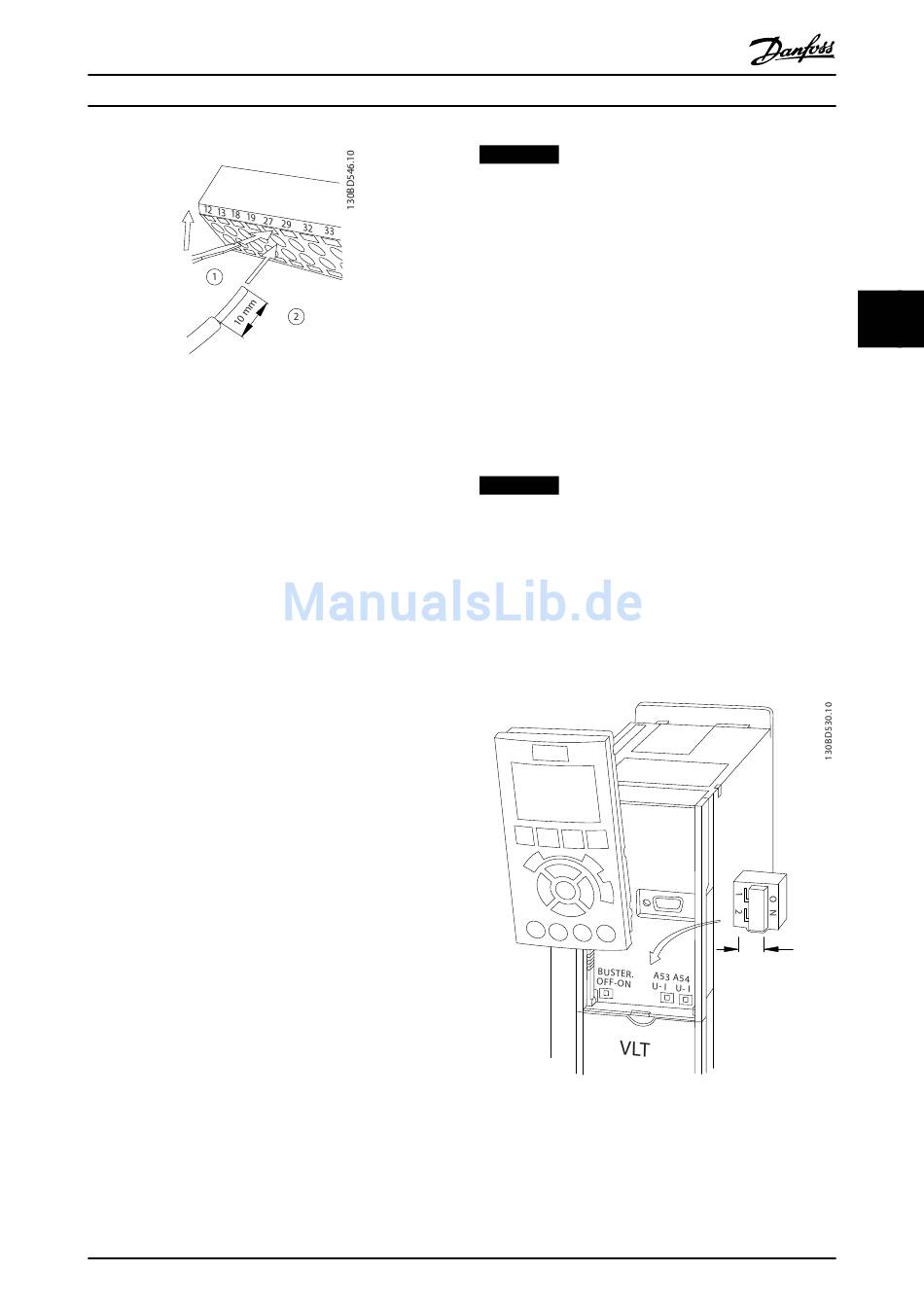

Abbildung 4.12 Anschluss der Steuerkabel
2. Führen Sie das abisolierte Steuerkabel in den
Kontakt ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
4. Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerkabel können zu Fehlern oder
einem Betrieb führen, der nicht die optimale
Leistung erbringt.
Steuerkabelquerschnitte finden Sie unter
Kapitel 8.5 Kabelspezifikationen und typische Beispiele für
den Anschluss der Steuerkabel unter Kapitel 6 Anwendungs-
beispiele.
4.8.3 Aktivierung des Motorbetriebs
(Klemme 27)
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
•
Die digitale Eingangsklemme 27 ist darauf
ausgelegt, einen externen Verriegelungsbefehl
von 24 V DC zu erhalten. In vielen Anwendungen
legt der Anwender ein solches Signal an Klemme
27 an.
•
Kommt kein externes Signal zum Einsatz,
schließen Sie eine Brücke zwischen Steuerklemme
12 (empfohlen) oder 13 und Klemme 27 an. Dies
liefert ein 24-V-DC-Signal an Klemme 27.
•
Wenn die Statuszeile unten im LCP AUTO FERN
FREILAUF anzeigt, ist der Frequenzumrichter
betriebsbereit, es fehlt aber ein Eingangssignal an
Klemme 27.
•
Wenn werkseitig installierte Optionsmodule mit
Klemme 27 verkabelt sind, entfernen Sie diese
Kabel nicht.
MG11AK03
Produkthandbuch
HINWEIS
Der Frequenzumrichter kann nicht ohne Signal an
Klemme 27 laufen, es sei denn, Sie programmieren
Klemme 27 neu.

4.8.4 Auswahl Strom/Spannung (Schalter)

An den Analogeingangsklemmen 53 und 54 können Sie
eine Spannung (0-10 V) oder einen Strom (0/4-20 mA) als
Eingangssignal auswählen.
Werkseitige Parametereinstellungen:
•
•
HINWEIS
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
1.
2.
3.
Abbildung 4.13 Lage der Schalter für die Klemmen 53 und 54
Danfoss A/S © Ver. 07/2014 Alle Rechte vorbehalten.
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe 16-61 AE 53 Modus).
Klemme 54: Istwertsignal mit Rückführung (siehe
16-63 AE 54 Modus).
Entfernen Sie die LCP-Bedieneinheit (siehe
Abbildung 4.13).
Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
Stellen Sie die Schalter A53 und A54 zur Wahl des
Signaltyps ein: U wählt Spannung, I wählt Strom.
4 4
