Einführung
1 1
1.4.4 Blockschaltbild des
Frequenzumrichters

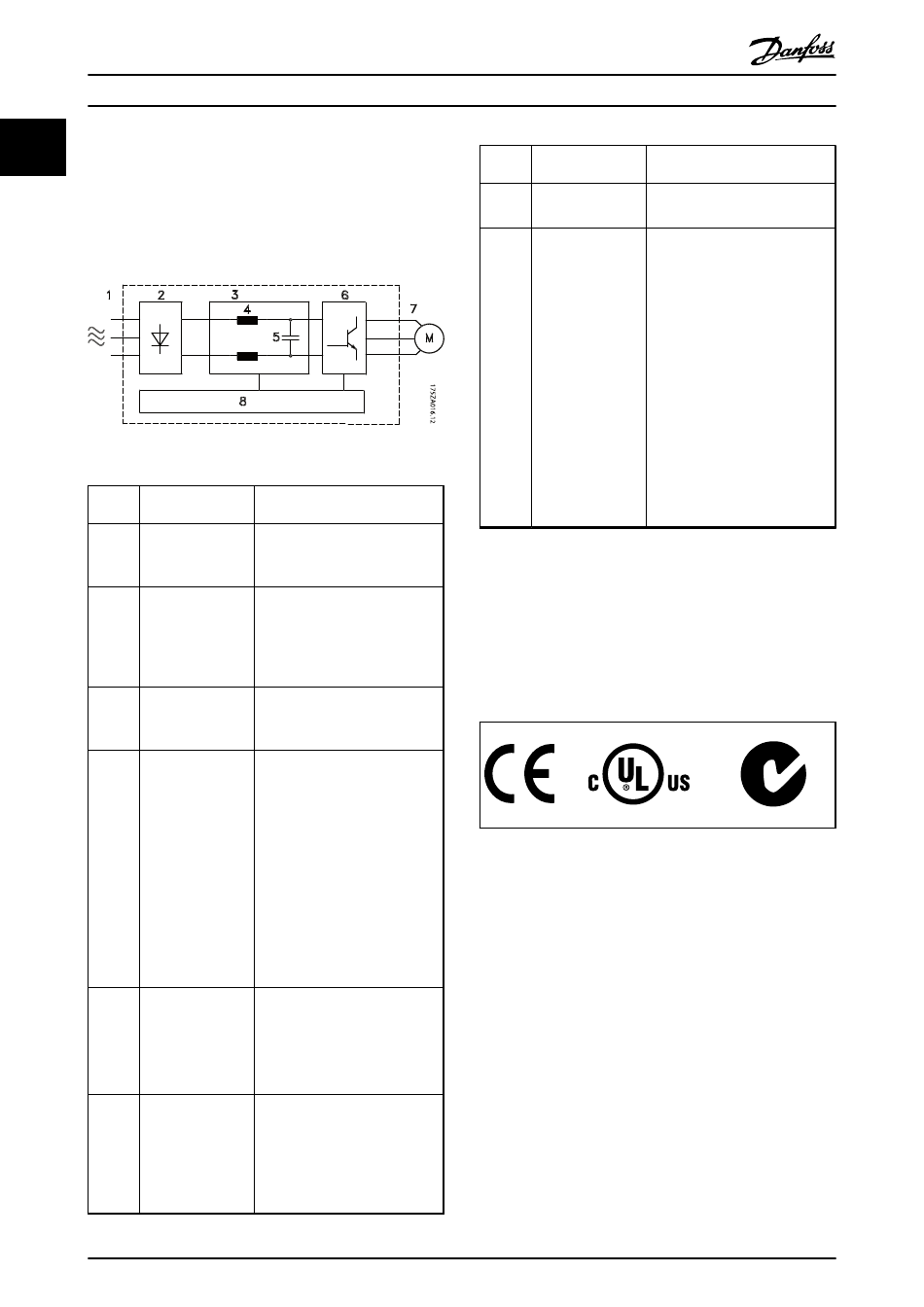

Illustration 1.3 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters. Ihre jeweiligen
Funktionen beschreibt Table 1.2.
Illustration 1.3 Blockschaltbild des Frequenzumrichters
Num- Bezeichnung
mer
1 Netzversorgung
2 Gleichrichter
Gleichspannungsz-
3
wischenkreis
Zwischenkreis-
4
drosseln
Gleichspannung-
5
skondensatoren
6 Wechselrichter
6
Produkthandbuch
Frequenzumrichterfunktionen
•
3-phasige Netzstromver-
sorgung zum
Frequenzumrichter.
•
Die Gleichrichterbrücke
wandelt den eingehenden
Wechselstrom in einen
Gleichstrom zur Versorgung
des Wechselrichters um.
•
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom.
•
Die Zwischenkreisdrosseln
filtern die Zwischenkreis-
gleichspannung.
•
Sie bieten Schutz vor
Netztransienten.
•
Sie reduzieren den
Effektivstrom.
•
Sie heben den Leistungsfaktor
an.
•
Sie reduzieren Oberschwin-
gungen am Netzeingang.
•
Die Kondensatoren speichern
die Gleichspannung.
•
Sie überbrücken kurzzeitige
Spannungsausfälle oder-
einbrüche.
•
Der Wechselrichter erzeugt
aus der Gleichspannung eine
pulsbreitenmodulierte AC-
Wellenform für eine variable
Motorregelung an den
Motorklemmen.
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
Num- Bezeichnung Frequenzumrichterfunktionen
mer
•
7 Motorklemmen
•
•
8 Steuerteil
•
Table 1.2 Legende zu Illustration 1.3
1.4.5 Gehäusetypen und Nennleistungen
Die Gehäusetypen und Nennleistungen der Frequenzum-
richter finden Sie in chapter 8.9 Nennleistungen, Gewicht
und Abmessungen.

1.5 Zulassungen und Zertifizierungen

Table 1.3 Zulassungen und Zertifizierungen
Weitere Zulassungen und Zertifizierungen sind verfügbar.
Bitte wenden Sie sich an den örtlichen Danfoss-Partner.
Frequenzumrichter vom Gehäusetyp T7 (525-690 V) sind
nicht nach UL-Anforderungen zertifiziert.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich des thermischen Gedächtnisses. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im Projektierungshandbuch entnehmen.
Für eine Übereinstimmung mit dem Europäischen Überein-
kommen über die internationale Beförderung gefährlicher
Güter auf Binnenwasserstraßen (ADN) siehe ADN-konforme
Installation im Projektierungshandbuch.
Geregelte 3-phasige
Motorspannung zum Motor.
Das Steuerteil überwacht die
Netzversorgung, die interne
Verarbeitung, den
Motorausgang und den
Motorstrom, um für einen
effizienten Betrieb und eine
effiziente Regelung zu sorgen.
Es überwacht die
Benutzerschnittstelle sowie
die externen Steuersignale
und führt die resultierenden
Befehle aus.
Es stellt die Zustandsmel-
dungen und
Kontrollfunktionen bereit.
