Inbetriebnahme

5.3 Betrieb der LCP Bedieneinheit

5.3.1 Local Control Panel
Die Bedieneinheit (LCP) ist die Displayeinheit mit
integriertem Tastenfeld an der Vorderseite des Frequen-
zumrichters.
Das LCP verfügt über mehrere Benutzerfunktionen:
•
Start, Stopp und Regelung der Drehzahl bei
Hand-Steuerung
5 5
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
•
Programmierung von Funktionen des Frequen-
zumrichters
•
Quittieren Sie den Frequenzumrichter nach einem
Fehler manuell, wenn automatisches Quittieren
inaktiv ist
Als Option ist ebenfalls ein numerisches LCP (NLCP)
erhältlich. Das NLCP funktioniert ähnlich zum grafischen
LCP. Angaben zur Bedienung des LCP 101 finden Sie im
Programmierungshandbuch.
NOTICE
Installieren Sie MCT 10 Konfigurationssoftware für eine
Inbetriebnahme per PC. Die Software steht zur
Verfügung als Download (Basisversion) oder zur
Bestellung (erweiterte Version, Bestellnummer
130B1000). Weitere Informationen und Downloads
finden Sie unter www.danfoss.com/BusinessAreas/Drives-
Solutions/Software+MCT10/MCT10+Downloads.htm.

5.3.2 Aufbau des LCP

Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Illustration 5.1).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Anzeigeleuchten (LED)
D. Bedientasten und Quittieren (Reset)
24
Produkthandbuch
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus.
Display
1
2
3
4
5
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
1
Status
7.83 A
799 RPM
2 0.000
A
53.2 %
4
Auto Remote Ramping
6
Quick
Status
B
Menu
7
10 C
On
OK
15
Warn.
16
Alarm
17
Hand
D
Off
on
18 19

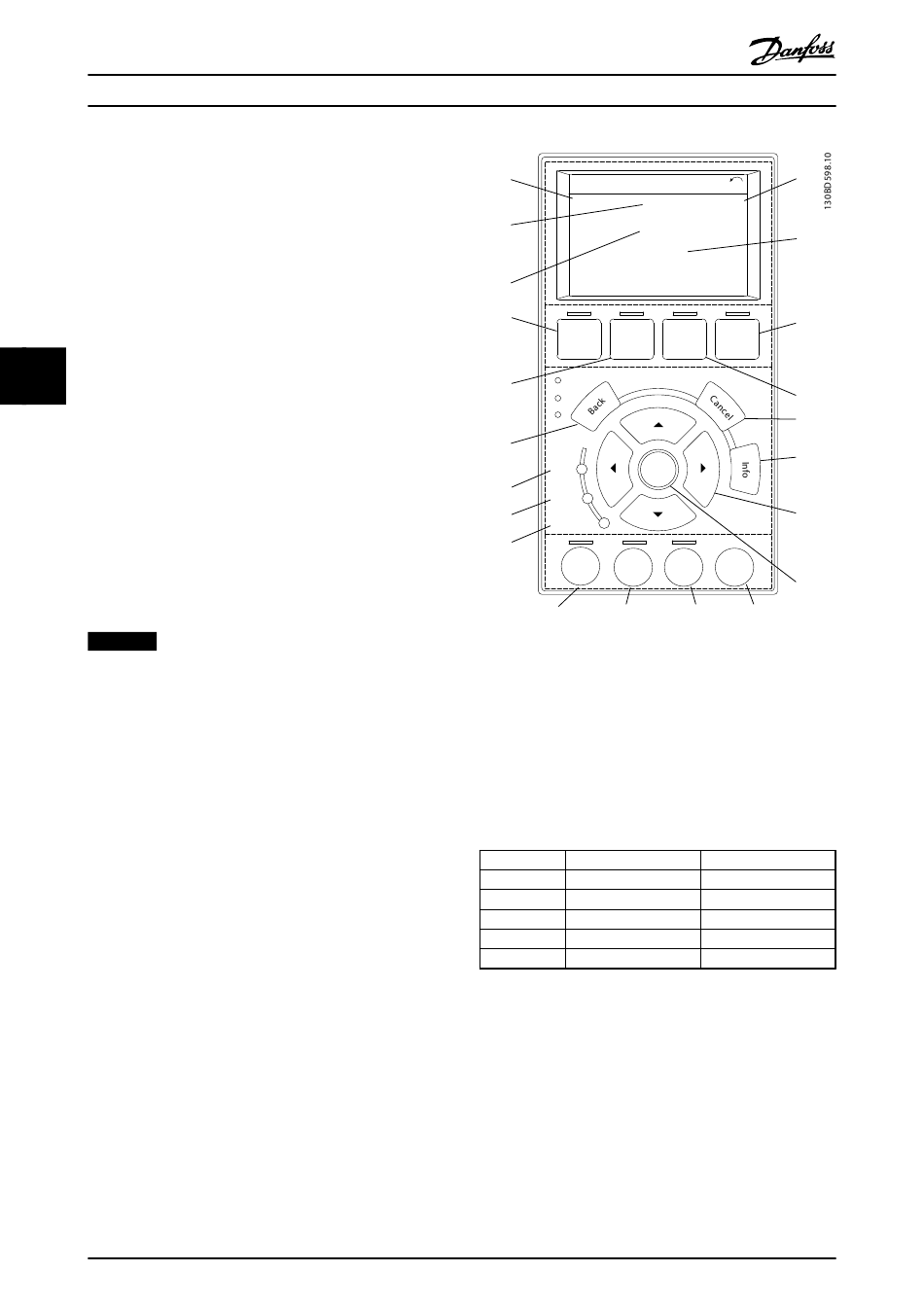

Illustration 5.1 Bedieneinheit (LCP)
Parameternummer
0-20
0-21
0-22
0-23
0-24
Table 5.1 Legende für Illustration 5.1, Displaybereich
3
1(1)
36.4 kW
5
9
Main Alarm
Menu Log
8
11
12
13
Auto
Reset
on
14
20 21
Werkseinstellung
Drehzahl [UPM]
Motorstrom
Leistung [kW]
Frequenz
Sollwert [%]
