Mechanische Installation; Auspacken; Gelieferte Teile; Installationsumgebungen - Danfoss VLT AQUA Drive FC 202 Produkthandbuch

Mechanische Installation

3 Mechanische Installation

3.1 Auspacken

3 3

3.1.1 Gelieferte Teile

Die mitgelieferten Teile können je nach Produktkonfigu-
ration verschieden sein.
•
Stellen Sie sicher, dass die gelieferten Teile und
die Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen.
•
Führen Sie eine Sichtprüfung der Verpackung und
des Frequenzumrichters durch, um Beschädi-
gungen durch unsachgemäße Handhabung
während des Versands festzustellen. Machen Sie
Ansprüche aufgrund von Transportschäden sofort
beim Spediteur geltend. Bewahren Sie
beschädigte Teile zur Klärung auf.
VLT
1
T/C: FC-202P45KT4E20H1XGXXXXSXXXXAXBXCXXXXDX
2
P/N: 131F6653
4
45kW(400V) / 60HP(460V)
5
IN: 3x380-480V 50/60Hz 82/73A
6
OUT: 3x0-Vin 0-590Hz 90/80A
7
CHASSIS/ IP20 Tamb.45 C/113 F
* 1 3 1 F 6 6 5 3 0 3 8 0 1 0 G 5 0 2 *
10
1 Typencode
2 Bestellnummer
3 Seriennummer
4 Nennleistung
Eingangsspannung, Frequenz und Strom (bei niedrigen/
5
hohen Spannungen)
Ausgangsspannung, Frequenz und Strom (bei niedrigen/
6
hohen Spannungen)
7 Gehäusetyp und Schutzart
8 Maximale Umgebungstemperatur
9 Zertifizierungen
10 Entladezeit (Warnung)

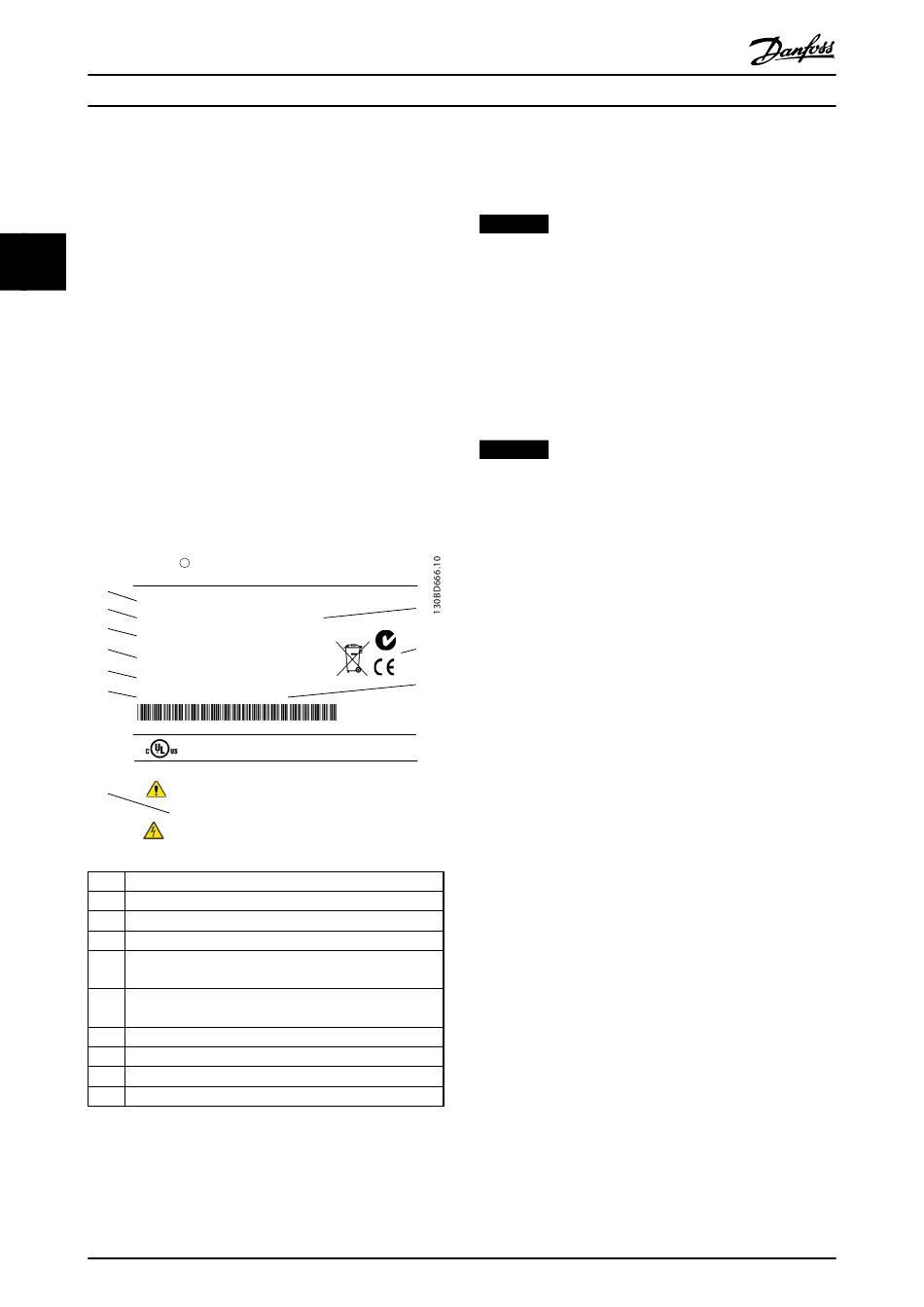

Illustration 3.1 Produkttypenschild (Beispiel)
10
R
AQUA Drive
www.danfoss.com
S/N: 038010G502
o o
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
`
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 15 min.
`
Charge residuelle, attendez 15 min.
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
Produkthandbuch
NOTICE
Entfernen Sie nicht das Typenschild vom Frequenzum-
richter (Erlöschen der Garantie).
3.1.2 Lagerung
Stellen Sie sicher, dass alle Lageranforderungen erfüllt sind.
Weitere Informationen entnehmen Sie
chapter 8.4 Umgebungsbedingungen.

3.2 Installationsumgebungen

NOTICE
Stellen Sie in Umgebungen mit Aerosol-Flüssigkeiten,
Partikeln oder korrosionsfördernden Gasen sicher, dass
die Schutzart der Geräte der Installationsumgebung
entspricht. Eine Nichterfüllung der Anforderungen von
bestimmten Umgebungsbedingungen kann zu einer
Reduzierung der Lebensdauer des Frequenzumrichters
führen. Stellen Sie sicher, dass alle Anforderungen
hinsichtlich Luftfeuchtigkeit, Temperatur und Höhenlage
3
erfüllt werden.
9
Vibrationen und Erschütterungen
Der Frequenzumrichter entspricht den Anforderungen für
8
Geräte zur Wandmontage, sowie bei Montage an Maschi-
MADE IN
nengestellen oder in Schaltschränken.
DENMARK
Detaillierte Spezifikationen zu den Umgebungsbedin-
gungen finden Sie in chapter 8.4 Umgebungsbedingungen.
