Danfoss VLT AQUA Drive FC 202 Produkthandbuch Seite 7

Einführung
18
1 Bedieneinheit (LCP)
2 Anschluss serielle RS485-Schnittstelle (+68, -69)
3 Stecker für analoge Schnittstellen
4 LCP-Netzstecker
5 Schalter für analoge Schnittstelle (A53), (A54)
6 Kabelschirmanschluss
7 Abschirmblech
8 Erdungsschelle (PE)
9 Abgeschirmte Kabelerdungsklemme und Zugentlastung

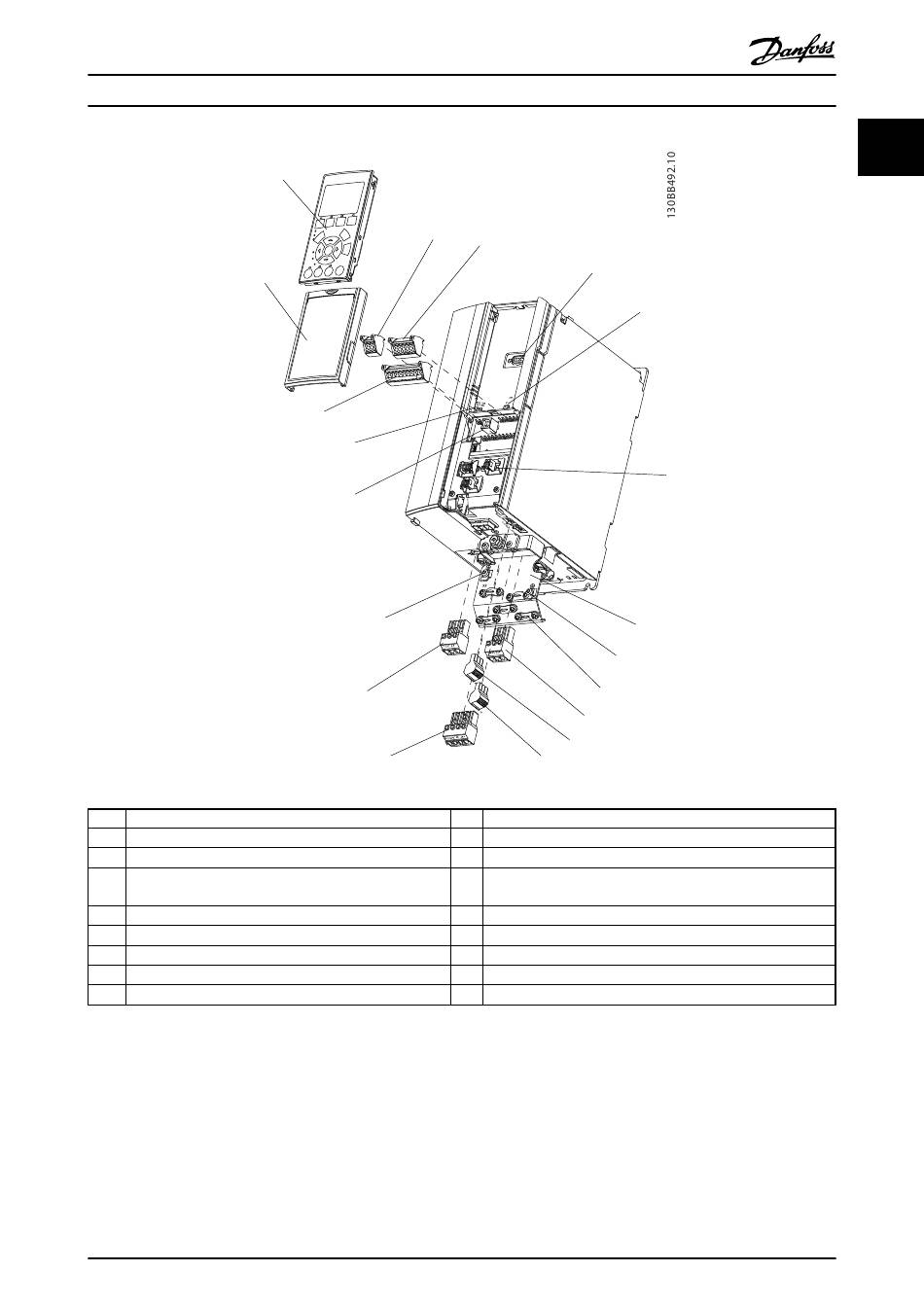

Illustration 1.2 Explosionszeichnung Gehäusetyp A, IP20
MG20MA03
Produkthandbuch
1
2
17
16
15
8
14
13
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
3
4
8
9
10
11
12
10 Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
11 Relais 2 (01, 02, 03)
12 Relais 1 (04, 05, 06)
13 Stecker für Bremse (-81, +82) und Zwischenkreiskopplung
(-88, +89)
14 Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3)
15 USB-Anschluss
16 Schalter für serielle Schnittstelle
17 Digital-I/O und 24-V-Netzversorgung
18 Abdeckung
5
6
7
1 1
5
