Anwendungsbeispiele

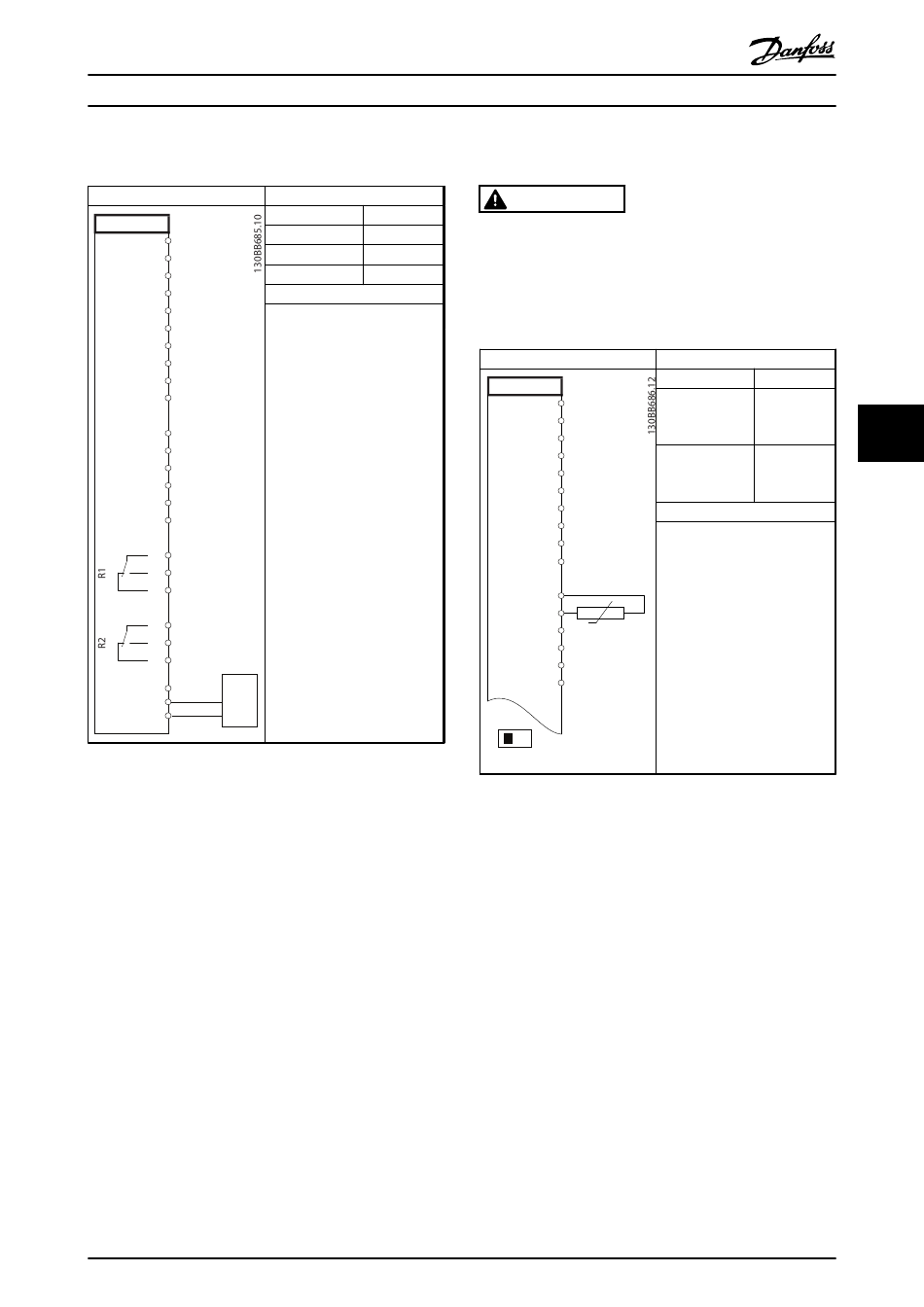

6.1.5 RS-485
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Table 6.11 RS-485-Netzwerkverbindung
MG20MA03
Produkthandbuch
Parameter
Funktion Einstellung
8-30 Protocol FC-Profil*
8-31 Address 1*
8-32 Baud Rate 9600*
* = Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den oben
genannten Parametern
Protokoll, Adresse und
Baudrate.
DIN 37 ist eine Option.
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
6.1.6 Motorthermistor
CAUTION

THERMISTORISOLIERUNG

Es besteht die Gefahr von Sachschäden.
•
Verwenden Sie nur Thermistoren, die verstärkt
oder zweifach isoliert sind, um die PELV-
Anforderungen zu erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Table 6.12 Motorthermistor
Parameter
Funktion Einstellung
1-90 Motor [2]
Thermal Thermistor-
Protection Abschalt.
1-93 Thermistor [1]
Source Analogein-
gang 53
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn nur eine Warnung
gewünscht wird, sollten Sie
1-90 Motor Thermal Protection
auf [1] Thermistor Warnung
programmieren.
DIN 37 ist eine Option.
