Danfoss VLT AQUA Drive FC 202 Produkthandbuch Seite 17

Elektrische Installation
1
9
10
L1
L2
L3
PE

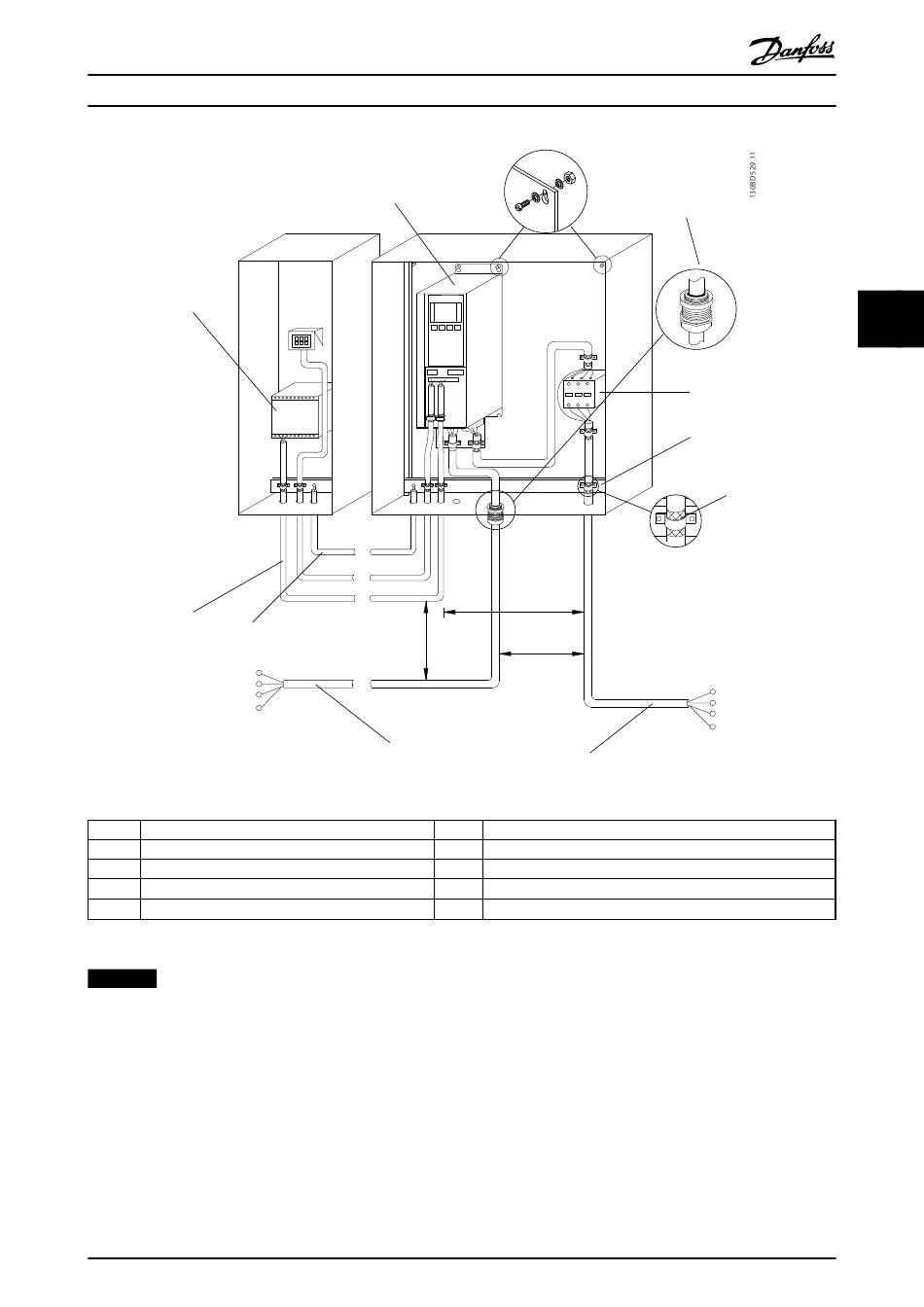

Illustration 4.2 EMV-konformer elektrischer Anschluss
1 SPS
2 Frequenzumrichter
3 Ausgangsschütz
4 Erdungsschiene (PE)
5 Auflegen des Schirms (EMV-Schutz)
Table 4.1 Legende zu Illustration 4.2
NOTICE
EMV-STÖRUNGEN!
Verwenden Sie für Motor- und Steuerleitungen abgeschirmte Kabel und verlegen Sie die Kabel für Netzversorgung,
Motor- und Steuerleitungen getrennt. Die Nichtbeachtung dieser Vorgabe kann nicht vorgesehenem Verhalten oder
reduzierter Leistung der Anlage führen. Halten Sie einen Mindestabstand von 200 mm zwischen den Kabeln für Netzver-
sorgung, Motor- und Steuerleitungen ein.
MG20MA03
Produkthandbuch
2
11
8
6 Kabelverschraubung
7 Motor, 3 Phasen und PE-Leiter,
8 Netz, 3 Phasen und verstärkter PE-Leiter
9 Steuerleitungen
10
Potenzialausgleich min. 16 mm
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
6
3
4
5
U
V
W
PE
7
2
4 4
15
