*) Die Digitaleingänge können mit einem DIP-Schalter von der Masse isoliert werden. Siehe
der Erde.
Es sind 2 verschiedene Relaiskarten erhältlich. Falls Sie den optionalen Code +SBF4 bestellen, wird der Relaisausgang 3 durch einen
Thermistoreingang ersetzt.
Die Thermistoreingangsfunktion ist nicht automatisch aktiviert. Um die Thermistoreingangsfunktion zu nutzen, müssen Sie in der
Software den Parameter „Fehler:Thermist." aktivieren. Siehe Anwendungsanleitung.
Von der E/A-Standardkarte
Von Klemme Von Klemme
#6 oder 12
RUN
(BETRIEB)

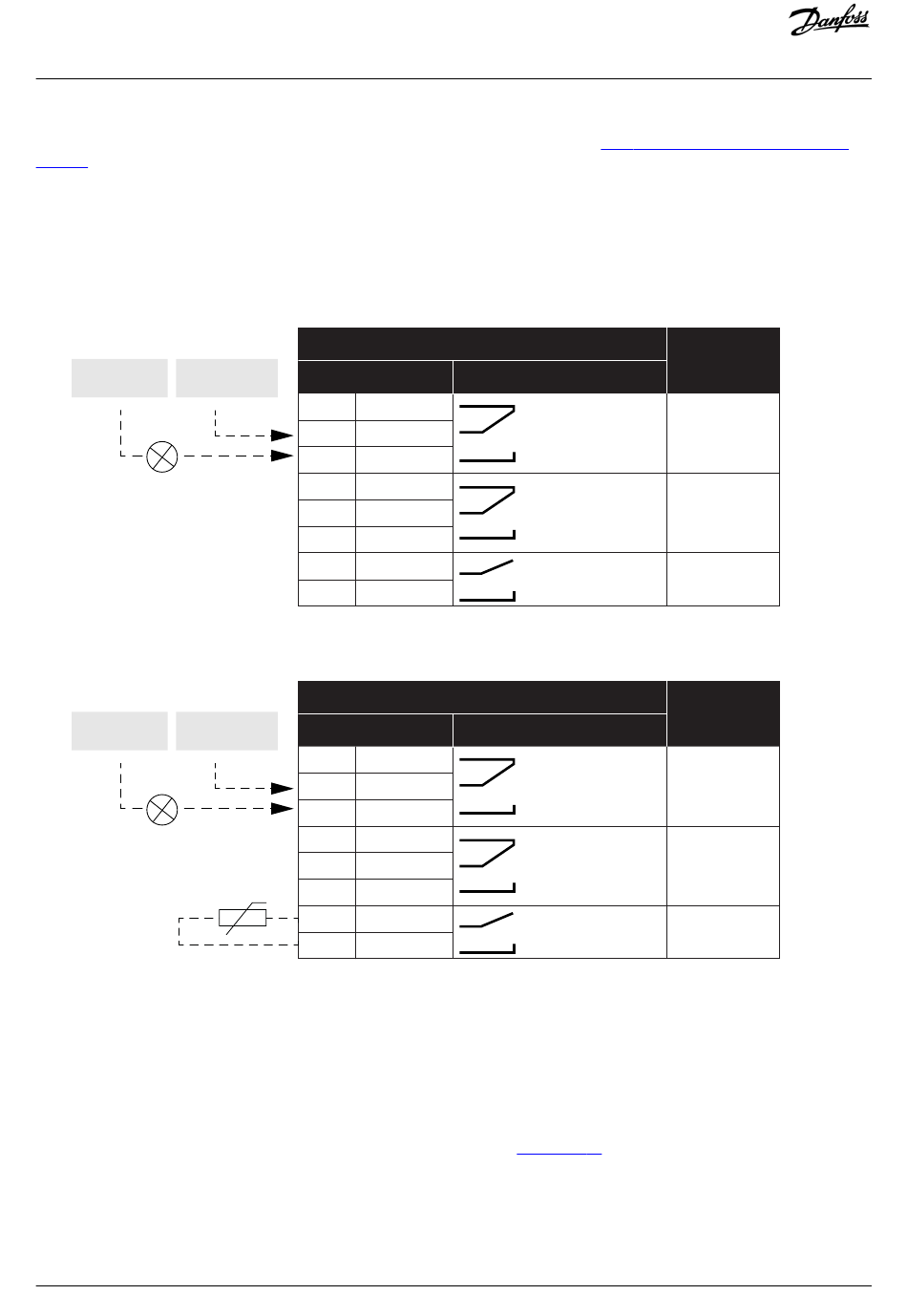

Abbildung 21: Standardrelaiskarte (+SBF3)
Von der E/A-Standardkarte
Von Klemme Von Klemme
#12
RUN
(BETRIEB)
Abbildung 22: Optionale Relaiskarte (+SBF4)

7.3 DIP-Schalter an der Steuereinheit

7.3.1 Auswahl von Anschlussfunktionen über DIP-Schalter
Zwei Auswahlen für zweckgebundene Anschlüsse können Sie über die DIP-Schalter vornehmen. Die Schalter haben 2 Positionen: Auf
und Ab. Sie sehen die Position der DIP-Schalter sowie mögliche Auswahlen in
70 | Danfoss A/S © 2019.05
Klemme
#13
21
RO1 NC
22
RO1 CM
23 RO1 NO
24 RO2 NC
25 RO2 CM
26 RO2 NO
32
RO3 CM
33 RO3 NO
Klemme
#13
21 RO1 NC
22
RO1 CM
23 RO1 NO
24 RO2 NC
25
RO2 CM
26
RO2 NO
28
29
Relaiskarte 1
Signal
Relaisausgang 1
Relaisausgang 2
Relaisausgang 3
Relaiskarte 2
Signal
Relaisausgang 1
Relaisausgang 2
TI1+
Thermistoreingang
TI1-
Abbildung
7.3.2 Isolierung der Digitaleingänge von
Werkseinst.
RUN
(BETRIEB)
FAULT
(FEHLER)
READY
(BEREIT)
Werkseinst.
RUN
(BETRIEB)
FAULT
(FEHLER)
KEINE
AKTION
23.
AQ298036140958de-000101 / DPD01713
Steuereinheit
