Abschaltblockierung
Die Netzversorgung wird aus- und wiedereingeschaltet.
Der Motor läuft bis zum Stillstand aus. Der Frequenzum-
richter überwacht weiterhin den eigenen Zustand.
Entfernen Sie die Eingangsspannung zum Frequenzum-
richter und beheben Sie die Ursache des Fehlers.
Quittieren Sie anschließend den Frequenzumrichter.
Anzeige von Warn- und Alarmmeldungen
•
Eine Warnung wird im LCP neben der
Warnnummer angezeigt.
•
Ein Alarm blinkt zusammen mit der
Alarmnummer.
Status
0.0Hz
Earth Fault [A14]
Auto Remote Trip

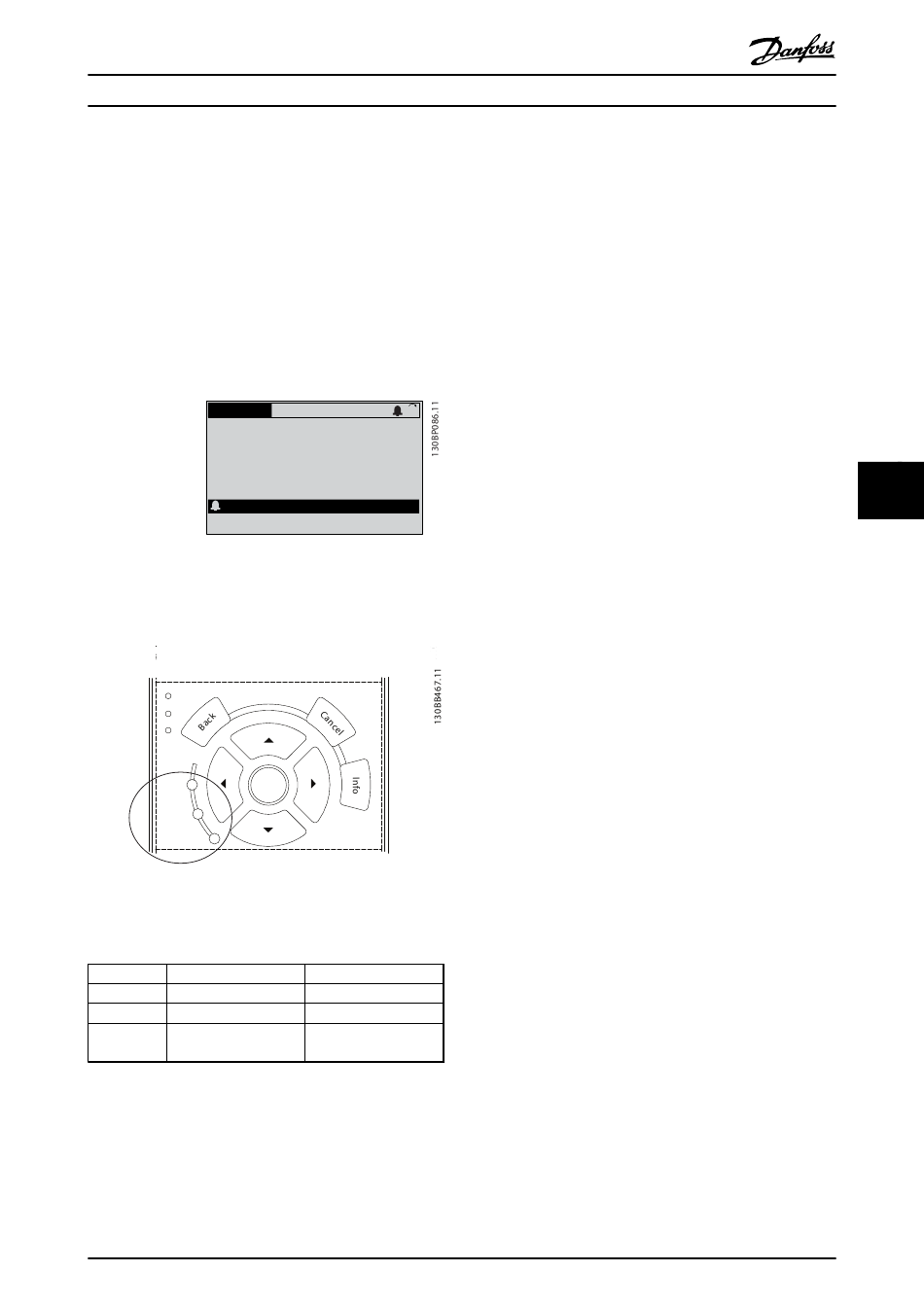

Illustration 7.2 Anzeige von Alarmen – Beispiel
Neben dem Text und dem Alarmcode im LCP leuchten 3
LEDs zur Zustandsanzeige.
On
OK
Warn.
Alarm
Illustration 7.3 Kontrollanzeigen zur Anzeige des Zustands
Warnung LED
Warnung On
Alarm Off
Abschalt- On
blockierung
Table 7.4 Erklärungen der Kontrollanzeigen zur Anzeige des
Zustands
MG20MA03
Produkthandbuch
1(1)
0.000kW 0.00A
0.0Hz
0
2
Alarm LED
Off
AN (blinkt)
AN (blinkt)
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
7.4 Liste der Warnungen und
Alarmmeldungen
Die nachstehenden Warn-/Alarminformationen beschreiben
den Warn-/Alarmzustand, geben die wahrscheinliche
Ursache des Zustands sowie Einzelheiten zur Abhilfe und
zu den entsprechenden Verfahren zur Fehlersuche und -
behebung an.
WARNUNG 1, 10 Volt niedrig
Die Spannung von Klemme 50 an der Steuerkarte ist unter
10 Volt.
Die 10-Volt-Versorgung ist überlastet. Verringern Sie die
Last an Klemme 50. Max. 15 mA oder min. 590 Ω.
Diese Bedingung kann ein Kurzschluss in einem
angeschlossenen Potenziometer oder eine falsche
Verkabelung des Potenziometers verursachen.
Fehlersuche und -behebung
Entfernen Sie das Kabel an Klemme 50. Wenn der Frequen-
zumrichter die Warnung nicht mehr anzeigt, liegt ein
Problem mit der Kundenverkabelung vor. Zeigt er die
Warnung weiterhin an, tauschen Sie die Steuerkarte aus.
WARNUNG/ALARM 2, Signalfehler
Der Frequenzumrichter zeigt diese Warnung oder diesen
Alarm nur an, wenn Sie dies in 6-01 Live Zero Timeout
Function programmiert haben. Das Signal an einem der
Analogeingänge liegt unter 50 % des Mindestwerts, der für
diesen Eingang programmiert ist. Dieser Zustand kann
durch ein gebrochenes Kabel oder ein defektes Gerät, das
das Signal sendet, verursacht werden.
Fehlersuche und -behebung
•
Prüfen Sie die Anschlüsse an allen Analogein-
gangsklemmen. Steuerkartenklemmen 53 und 54
für Signale, Klemme 55 Bezugspotenzial. MCB
101, Klemmen 11 und 12 für Signale, Klemme 10
Bezugspotenzial, MCB 109, Klemmen 1, 3, 5 für
Signale, Klemmen 2, 4, 6 Bezugspotenzial.
•
Prüfen Sie, ob die Programmierung des Frequen-
zumrichters und Schaltereinstellungen mit dem
Analogsignaltyp übereinstimmen.
•
Prüfen Sie das Signal an den Eingangsklemmen.
WARNUNG/ALARM 3, Kein Motor
Am Ausgang des Frequenzumrichters ist kein Motor
angeschlossen.
WARNUNG/ALARM 4, Netzunsymmetrie
Versorgungsseitig fehlt eine Phase, oder das Ungleich-
gewicht der Netzspannung ist zu hoch. Diese Meldung
erscheint im Falle eines Fehlers im Eingangsgleichrichter
des Frequenzumrichters. Programmieren Sie Optionen in
14-12 Function at Mains Imbalance.
Fehlersuche und -behebung
Kontrollieren Sie die Versorgungsspannung und die Versor-
gungsströme zum Frequenzumrichter.
