Elektrische Installation
Für eine EMV-gerechte Installation
•
Stellen Sie mithilfe von metallischen Kabelverschraubungen oder mithilfe der Schellen an den Geräten einen
elektrischen Kontakt zwischen dem Kabelschirm und dem Gehäuse des Frequenzumrichters her (siehe
Illustration 4.5 und Illustration 4.6).
•
Verwenden Sie zur Vermeidung elektrischer Störungen Kabel mit hoher Litzenzahl.
•
Verwenden Sie keine verdrillten Abschirmungsenden.
NOTICE
4 4
POTENTIALAUSGLEICH!
Es besteht die Gefahr elektrischer Störungen, wenn das Massepotential zwischen Frequenzumrichter und System
abweicht. Installieren Sie Ausgleichskabel zwischen den Systemkomponenten. Empfohlener Kabelquerschnitt: 16 mm

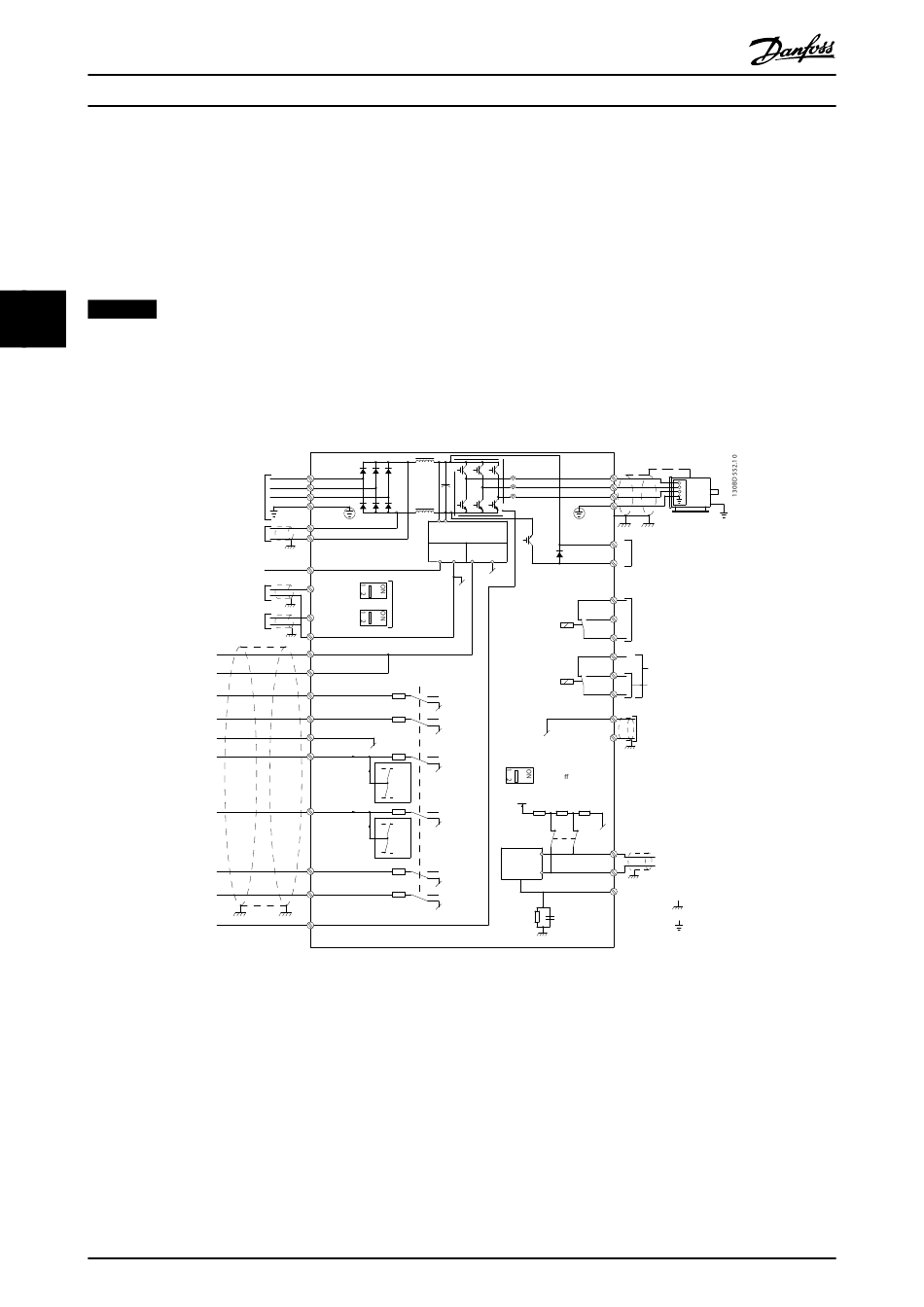

4.4 Anschlussplan

Illustration 4.1 Anschlussplan des Grundgeräts
A=Analog, D=Digital
*Klemme 37 (optional) wird für Funktion „Safe Torque Off" (STO, sicher abgeschaltetes Moment) genutzt. Installationsanwei-
sungen für das sicher abgeschaltete Moment (Safe Torque Off) finden Sie im Produkthandbuch Sicher abgeschaltetes Moment
(Safe Torque Off) für Danfoss VLT
**Schließen Sie die Abschirmung nicht an.
14
Produkthandbuch
3-phasiger
91 (L1)
Eingangs-
92 (L2)
strom 93 (L3)
95
PE
Gleichspannungs-
88 (-)
zwischenkreis
89 (+)
50 (+10 V AUS)
+10 V DC
S201
0/-10 V DC-
53 (A EIN)
+10 V DC
0/4-20 mA
S202
0/-10 V DC-
54 (A EIN)
+10 V DC
0/4-20 mA
55 (COM A EIN)
12 (+24 V AUS)
13 (+24 V AUS)
18 (D EIN)
19 (D EIN)
(COM D EIN)
20
(D EIN/AUS)
27
29 (D EIN/AUS)
32 (D EIN)
33 (D EIN)
*
37 (D EIN)
®
Frequenzumrichter.
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
Schaltnetzteil
10 V DC 24 V DC
15 mA 130/200 mA
+ - + -
ON=0/4-20 mA
OFF=0/-10 V DC -
+10 V DC
P 5-00
24 V (NPN)
0 V (PNP)
24 V (NPN)
(COM A AUS) 39
0 V (PNP)
24 V (NPN)
0 V (PNP)
S801
ON=abgeschlossen
24 V
OFF=o en
0 V 5V
24 V (NPN)
0 V (PNP)
24 V
S801
0 V
RS-485-
(N RS-485) 69
Schnitt-
24 V (NPN)
stelle
0 V (PNP)
(P RS-485) 68
24 V (NPN)
(COM RS-485) 61
0 V (PNP)
(U) 96
(V) 97
(W) 98
(PE) 99
Motor
(R+) 82
Bremswiderstand
(R-) 81
Relais 1
03
240 V AC, 2 A
02
01
Relais 2
06
240 V AC, 2 A
05
400 V AC, 2 A
04
Analogausgang
0/4-20 mA
(A AUS) 42
0 V
RS-485
**
: Chassis
: Masse
2 .
