1.4.2 Eigenschaften

®
Der VLT AQUA Drive FC 202 ist für Frisch- und Abwasseranwendungen ausgelegt. Das Angebot der Standard- und
optionalen Funktionen umfasst:
• Kaskadenregelung • Trockenlauferkennung • Kennlinienende-Erkennung
• Motorwechsel • Rückspülmodus • 2-stufige Rampen
• Rückschlagventilschutz • Safe Torque Off • Trockenlauferkennung
• Rohrfüllmodus • Energiesparmodus • Echtzeituhr
• Passwortschutz • Überlastschutz • Smart Logic Control

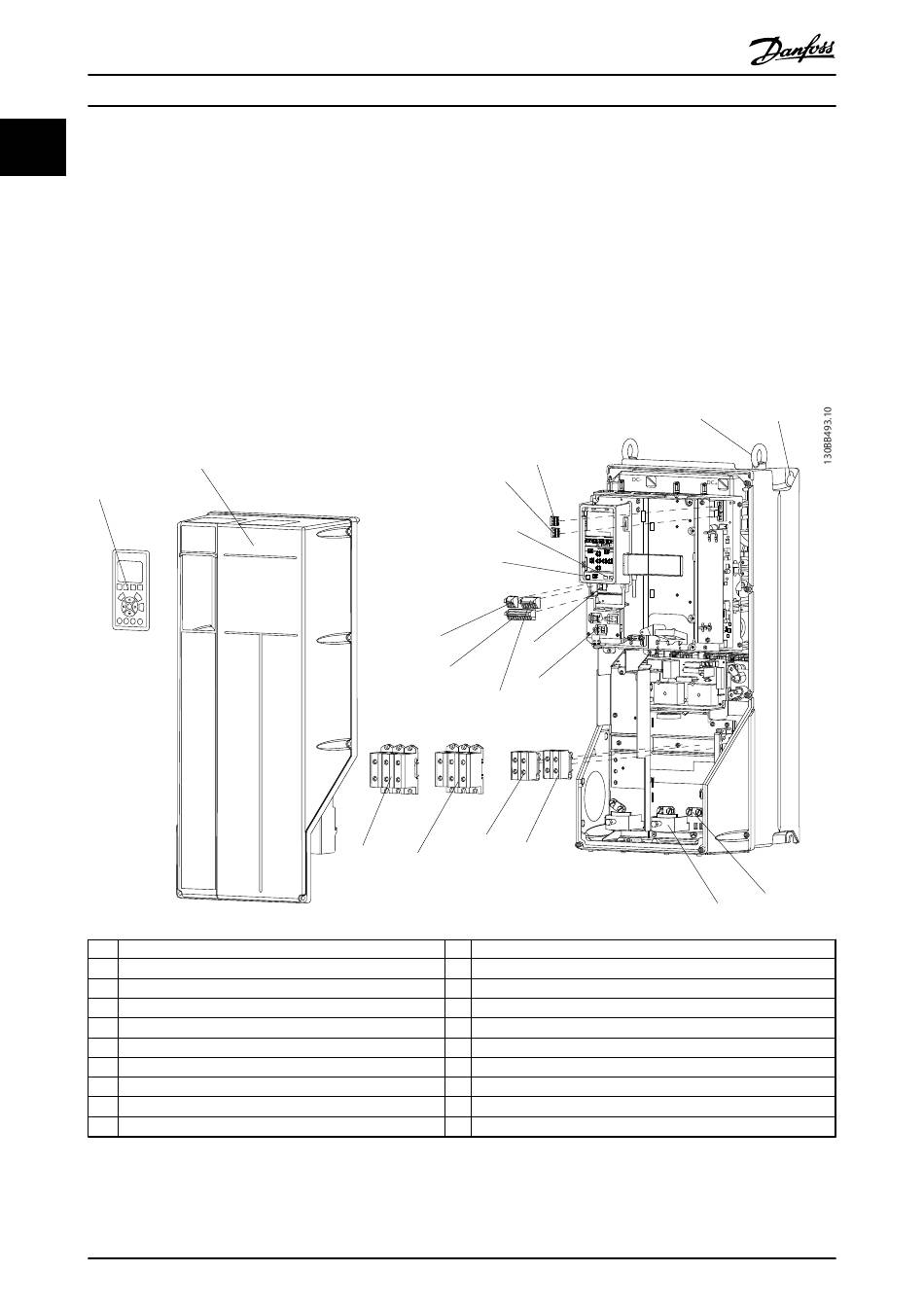

1.4.3 Explosionszeichnungen
1
1 Bedieneinheit (LCP)
2 Abdeckung
3 Anschluss serielle RS485-Schnittstelle
4 Digital-I/O und 24-V-Netzversorgung
5 Stecker für analoge Schnittstellen
6 Kabelschirmanschluss
7 USB-Anschluss
8 Schalter für serielle Schnittstelle
9 Schalter für analoge Schnittstelle (A53), (A54)
10 Relais 1 (01, 02, 03)
Illustration 1.1 Explosionszeichnung GehäusetypenB und C, IP55 und IP66
4
Produkthandbuch
2
19
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
11
10
9
8
61 68
39 42 50 53 54
3
7
4
6
5
17
16
18
11 Relais 2 (04, 05, 06)
12 Transportöse
13 Aufhängung für Montage
14 Erdungsschelle (PE)
15 Kabelschirmanschluss
16 Bremsklemme (-81, +82)
17 Zwischenkreiskopplungsklemme (-88, +89)
18 Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
19 Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3)
13
12
FAN MOUNTING
14
15
