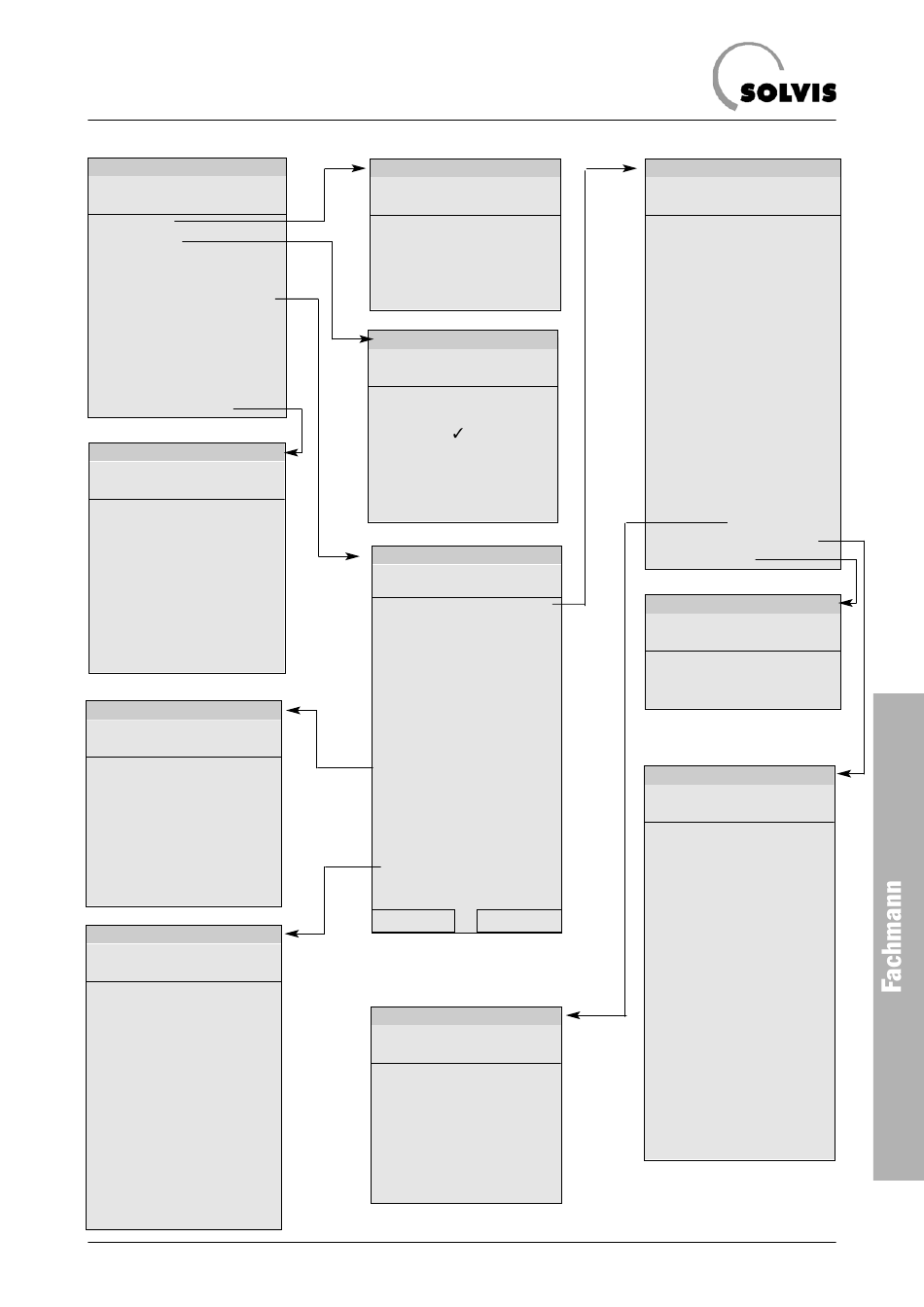

8.3 Menü-Übersicht (Fachmannebene)
Hauptmenü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
MENUE
Version
Benutzer
Datum/Uhrzeit
Messwerteübersicht
Funktionsübersicht
Eingänge
Ausgänge
Funktionen
Meldungen
Potentiostat
Datenverwaltung
Wiederherstellungs-Menü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
DATENVERWALTUNG
akt. Funktionsdaten:
SX-SOE-1.39.dat
Status: modifiziert
Werkseinstell. laden
Sicher.Kopie anlegen
Sicher.Kopie laden
WW-Anforderungs-Menü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
ANFORDERUNG WW
WARMWASSERTEMPERATUR:
T.ww.IST: ---- °C
T.ww.SOLL: 48 °C
ZEITPROG.:
T.ww.MIN: 0 °C
DIFF.EIN: 12 K
DIFF.AUS: 15 K
Brennerleist.: 100 %
Zirkulations-Menü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
ZIRKULATION
BEZ.: ZIRKU
BETRIEB: Zeit/Puls
ZIRKU.RUECKLAUF:
T.zrl.IST: 37 °C
T.zrl.SOLL: 38 °C
ZEITPROG.:
DIFF.EIN: -5.0 K
DIFF.AUS: 0.0 K
WARMWASSERTEMPERATUR:
T.ww.IST: 48 °C
dDIFF-ein: 0.5 K
Laufzeit: 90 Sek
Pausenzeit: 10 Min
L 70 – Technische Änderungen vorbehalten 06.06
Anzeige der Version*:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
SOLVIS
SolvisControl
Betriebssystem: A1.39
Bootsektor: B1.05
Benutzer-Menü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
BENUTZER
BEDIENMODUS:
Anwender
Fachmann
Experte
ANZEIGE:
Kontrast: 40
Funktionsübersicht:*
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Betriebssystem: A1.39
HEIZKR.1 F:13
BETRIEB: ZEIT/AUTO
Normal
T.raum.ABSENK: 16 °C
T.raum.EFF: 21
ZEITPROG.:
T.vorl.IST: 48.5 °C
T.vorl.SOLL: 48.5 °C
HEIZKURVE:
----------------------
WW-ANF. F:11
Anforderung:
Status: AUS
T.ww.SOLL: 48 °C
ZEITPROG.:
----------------------
ZIRKU F:12
BETRIEB: Zeit/Puls
ZEITPROG.:
HILFE SERVICE
* gekürzt dargestellt
Mittelwert-Menü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
MITTELWERTBILDUNG
HEIZKR.1
für Vorlaufregelung:
MW-Zeit: 10 Min
T.auss.MWr: -3.1 °C
für Abschaltung:
MW-Zeit: 30 Min
T.auss.MWa: -3.3 °C
Heizkreisregelungs-Menü*:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
HEIZKREISREG.
BEZ.: HEIZKR.1
BETRIEB: ZEIT/AUTO
Normal
RAUMTEMPERATUR:
T.raum.IST: 20 °C
T.raum.ABSENK: 16 °C
T.raum.NORMAL: 20 °C
ZEITPROG.:
Vorhaltezt.: 0 Min
T.raum.EFF: 20.0 °C
VORLAUFTEMPERATUR:
T.vorl.IST: 35.7 °C
T.vorl.SOLL: 35.2 °C
HEIZKURVE:
AUSSENTEMPERATUR:
T.auss.IST: 13 °C
MITTELWERT:
ABSCHALTBEDINGUNG:
FROSTSCHUTZ:
Frostschutz-Menü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
FROSTSCHUTZ
Aktivierung wenn
T.auss.MWr < 3 °C
T.raum.FROST: 5 °C
Abschaltbedingung-Menü:
1 2 3 4 5 6 7 8 9 10 11 12 13 14
ABSCHALTBEDINGUNG
HEIZKR.1
wenn T.raum
IST > SOLL ? nein
Hysterese: 1.0 K
wenn T.vorlL
SOLL < MIN ? ja
Hysterese: 2.0 K
wenn T.auss
MWa > MAX ? ja
T.aus.MAX: 17 °C
Hysterese: 2.0 K
wenn Absenkbetrieb
und T.auss
IST > MIN ? ja
T.auss.MIN: 10 °C
Hysterese: 2.0 K
wenn Heizkreis AUS
MISCHER: schliessen
