Einstellung der Regelung

8.7 Einstellen der Brennerleistung (nur SolvisMax Gas)

Dieser Abschnitt gilt nur für den SolvisMax Gas,
nur hier lässt sich die Brennerleistung einstellen.
Bei der Inbetriebnahme des SolvisMax Gas kann die maxi-
male Brennerleistung auf die in der Wärmebedarfsrechnung
ermittelte nötige Leistung begrenzt werden. Durch diese
Maßnahme lässt sich der Gasverbrauch weiter reduzieren,
da der Wirkungsgrad bei niedrigerer Leistung höher ist.
Brennerleistung Heizungspuffernachheizung einstellen
Getrennt von der Brennerleistung für die Nachhei-
zung des Warmwasserpuffers (Seite 42), lässt sich
die Brennerleistung für die Nachheizung des Hei-
zungspuffers einstellen. Die folgenden Einstellungen
sind nur ab Benutzermodus „Fachmann" möglich:

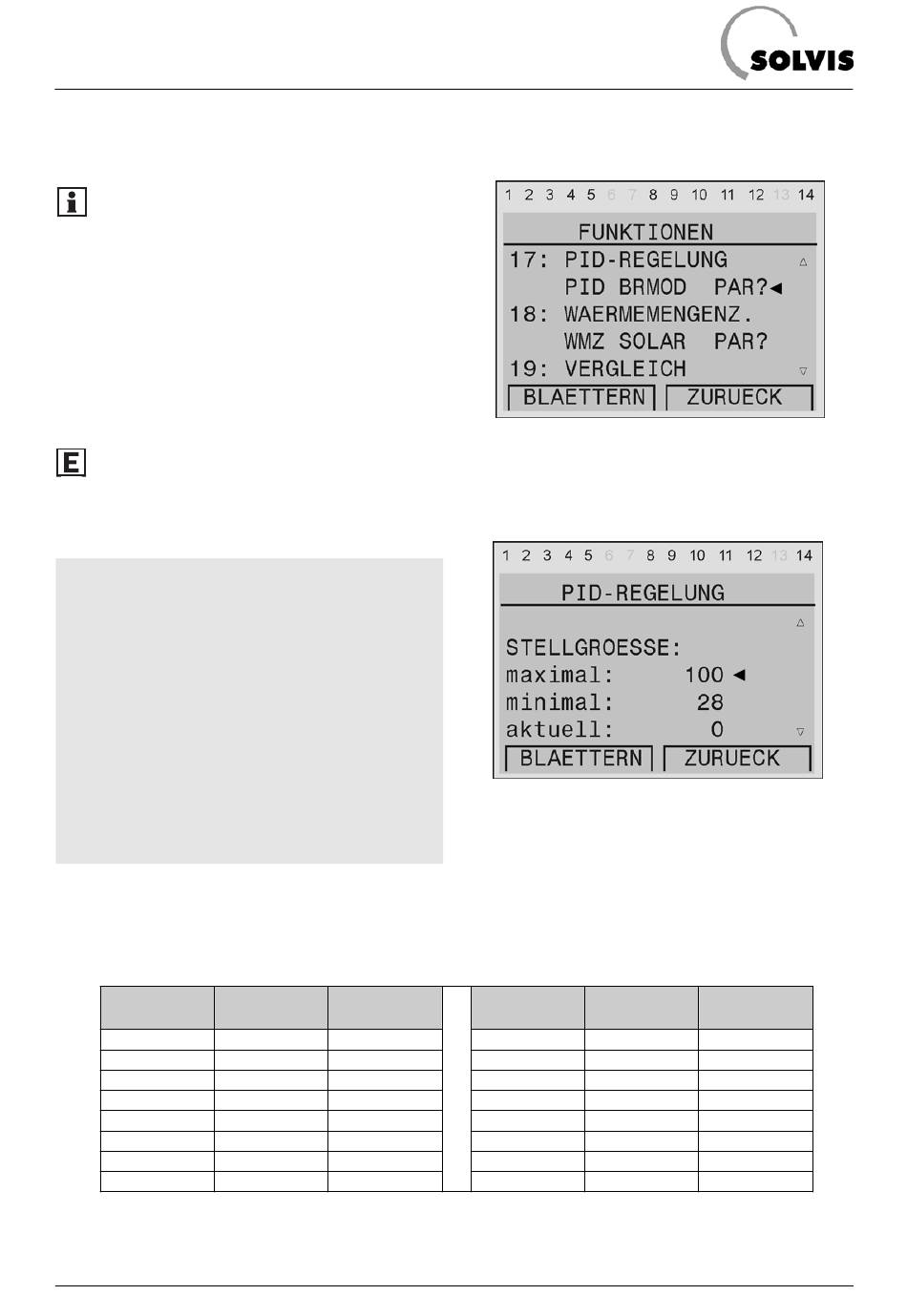

Ausgehend von der Funktionsübersicht drücken Sie die
Taste „SERVICE" und rufen dort den Eintrag „Funktionen"
auf. Dort bewegen Sie den Zeiger mit dem Drehrad auf die
Funktion „17: PID BRMOD PAR?" (Bild oben) und drücken
es kurz. Nun bewegen Sie den Zeiger auf den Eintrag hin-
ter „maximal: xxx" unter „STELLGROESSE:" (Bild rechts)
und drücken das Drehrad. Die Brennerleistung lässt sich
durch Vorgabe eines Wertes für die Stellgröße einstellen.
Stellgröße 100 entspricht dabei 100%. Ein Wert von 28
oder kleiner enspricht der minimalen Leistung (5 bzw. 7
kW). Drücken Sie dazu das Drehrad und drehen sie es, bis
die gewünschte Zahl (siehe Tabelle unten und auf der fol-
genden Seite) angezeigt wird. Zum Speichern muss das
Drehrad wieder gedrückt werden. Mit 2 x „ZURUECK"
gelangen Sie wieder in die Funktionsübersicht.
Die folgenden Tabellen geben die für die Begrenzung der
Brennerleistung („maximal:" unter der Zeile „STELL-
GRÖSSE") einzustellenden Werte an.
Brennerleistung Modulations-
[kW] spannung [V]
20 10,00
19 9,30
18 8,60
17 7,90
16 7,20
15 6,50
14 5,80
13 5,10
Stellgröße bei verschiedenen Brennerleistungen für Brenner mit maximal 20 kW
30
Aufruf des Menüs PID-Regelung
Einstellen der Stellgröße zur Begrenzung der
Brennerleistung für die Nachheizung des Hei-
zungspuffers
Stellgröße Brennerleistung
(„maximal:") [-] [kW]
100 12
95 11
90 10
85 9
80 8
75 7
70 6
65 5
Modulations- Stellgröße
spannung [V] („maximal:") [-]
4,40 60
3,70 55
3,00 50
2,30 45
1,70 40
35
1,00
0,30 30
0,00 25
