Einstellung der Regelung
Brennerleistung Modulations-
[kW] spannung [V]
25 10,00
24 9,40
23 8,90
22 8,30
21 7,80
20 7,20
19 6,70
18 6,10
Stellgröße bei verschiedenen Brennerleistungen für Brenner mit maximal 25 kW
Ablesen der aktuellen Brennerleistung
Mit welcher Leistung der Brenner angesteuert wird, lässt
sich in der Funktionsübersicht unter der Zeile „AUSGA-
ENGE" oder im Menü „AUSGÄNGE" ablesen. Im Modus
„HAND" kann die Modulationsspannung von 0 bis 10 V
eingestellt werden, damit lässt sich die Brennerleistung
von Minimalleistung 25 bzw. 28% (entsprechend 5 bzw. 7
kW) bis 100% (20 bzw. 25 kW) variieren.
Ausgehend von der Funktionsübersicht drücken Sie die
Taste unter „SERVICE". Im Hauptmenü bewegen Sie den
Zeiger mit dem Drehrad auf „Ausgänge" und drücken es
kurz. Nun bewegen Sie den Zeiger auf den Ausgang „15:
Analogausgang". Hier lässt sich der aktuelle Stellwert und

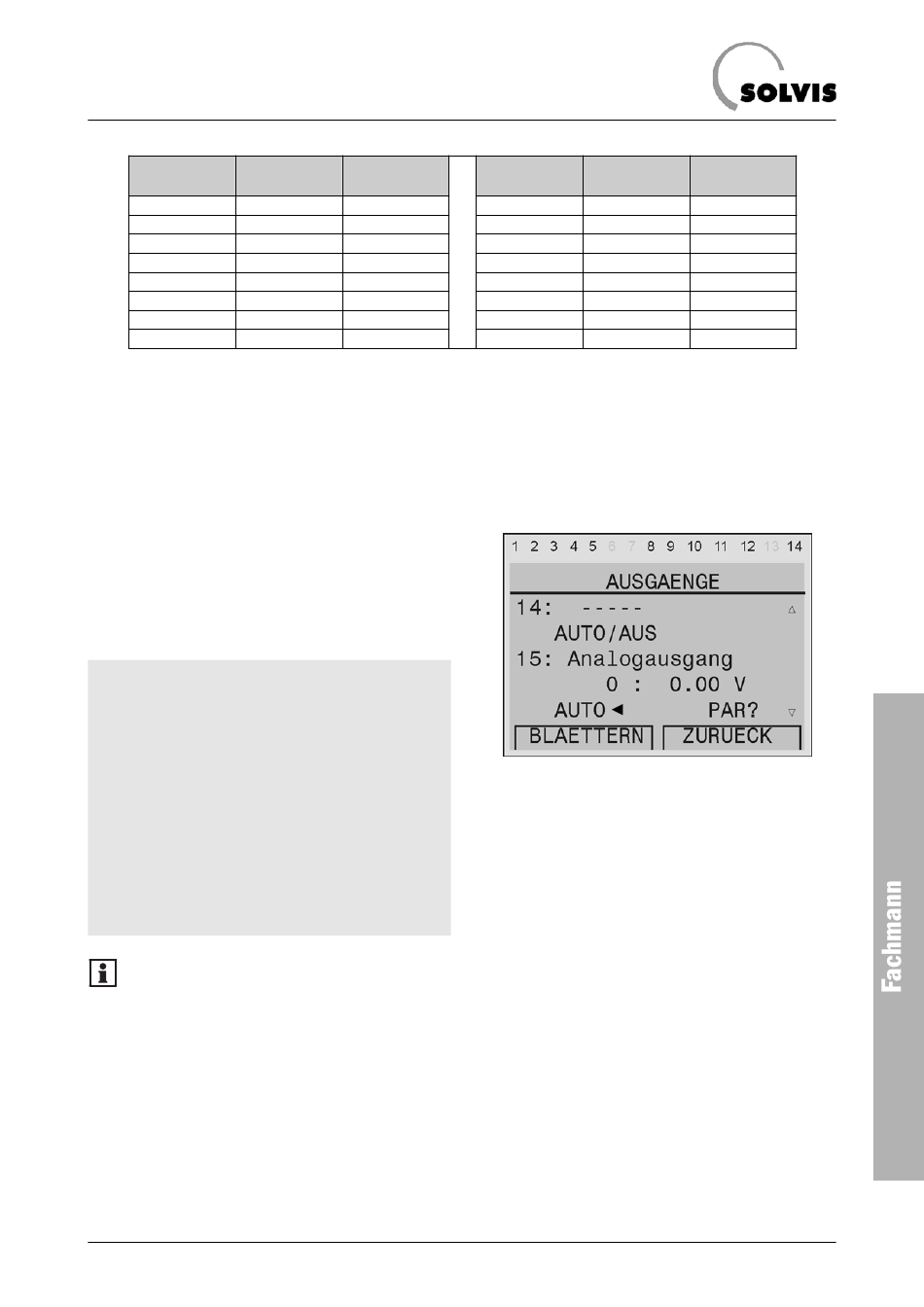

die dazugehörende Modulationsspannung ablesen (Bild
rechts). Die Brennerleistung können Sie anhand der Tabel-
len dieses Kapitels ermitteln. Stellgröße 100 entspricht
dabei 100%. Ein Wert von 28 enspricht je nach Brenner-
größe 5 oder 7 kW. Zum Einstellen der Leistung drücken
Sie hinter „AUTO" das Drehrad, stellen „HAND" ein und
drücken das Drehrad erneut. Nun bewegen Sie den Zeiger
nach oben hinter den Zahlenwert und geben durch
Drücken-Drehen-Drücken die gewünschte Spannung ein.
Mit der „ZURUECK"-Taste gelangen Sie in das Hauptmenü.
Vergessen Sie nicht den Ausgang wieder auf
„AUTO" zu schalten.
