7. Programmieren des Frequenzumrichters
7.1.2. Quick-Menü-Modus
Das grafische LCP 102 bietet Zugriff auf alle Parameter unter Quick-Menü-Modus. Das numerische LCP 101 bietet lediglich Zugriff auf das Inbetriebnahme-
Menü. Einstellung von Parametern über [Quick Menu]:
Drücken von [Quick Menu] zeigt die Liste der verschiedenen Bereiche des Quick-Menüs.
Effiziente Parametereinstellung für Wasseranwendungen
Die Parameter lassen sich für die Mehrzahl von Wasseranwendungen einfach über [Quick Menu] einstellen.
Parameter lassen sich wie folgt auf optimale Weise über [Quick Menu] einstellen:
1. [Quick Setup] drücken, um grundlegende Motoreinstellungen, Rampenzeiten usw. auszuwählen.
2. [Funktionssätze] drücken, um die erforderliche Funktionalität des Frequenzumrichters einzustellen, falls dies nicht bereits durch die Einstellungen
im [Inbetriebnahme-Menü] abgedeckt wird.
3. Wählen Sie aus den Optionen
Es wird empfohlen, die Konfiguration in der aufgelisteten Reihenfolge auszuführen.
Benutzer-Menü
Das enthält Parameter, die vom Anwender selbst zusammengestellt werden können. Ein Pumpen- oder Ausrüstungshersteller kann diese
z. B. im Benutzer-Menü während der Inbetriebnahme im Werk vorprogrammieren, um die Inbetriebnahme/Feinabstimmung vor Ort einfacher zu machen.
Die Zusammenstellung der Parameter erfolgt im Par. 0-25
7

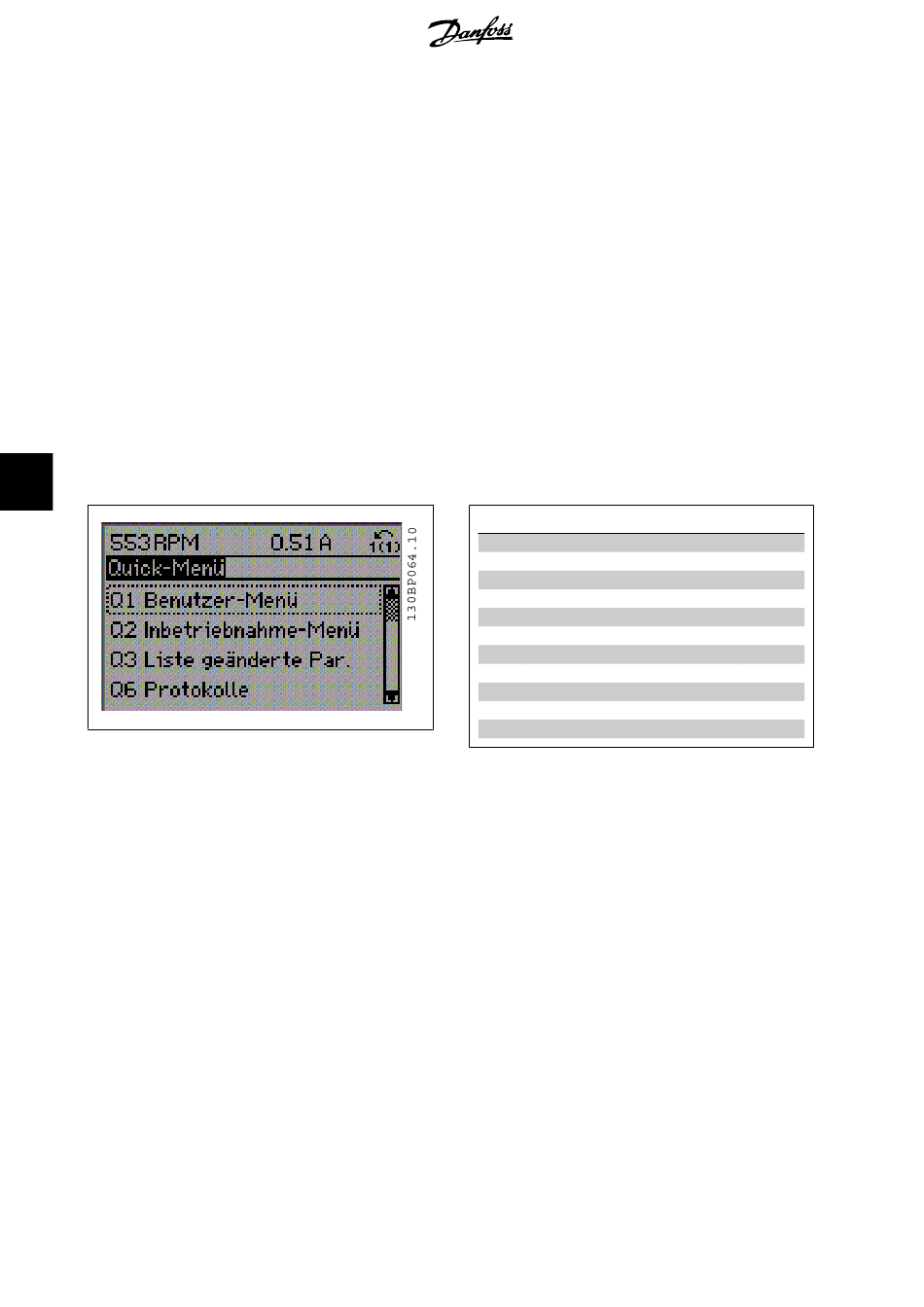

Abbildung 7.1: Quick-Menü-Anzeige
*Die Displayanzeige hängt von den Einstellungen der Optionen in Par. 0-02 und 0-03 ab. Die Werkseinstellung für Par. 0-02 und 0-03 hängt von der
Region der Welt ab, in der der Frequenzumrichter ausgeliefert wird, kann jedoch nach Bedarf umprogrammiert werden.
Ohne Funktion
Wird an Par. 5-12
Motorfreilauf (inv.)
Wird in Par. 5-12
Liste geänderte Par.
Das Menü
• Letzte 10 Änderungen: Zeigt die letzten 10 geänderten Parameter.
• Zeigt alle Änderungen seit der letzten Werkseinstellung.
Protokolle beinhaltet die grafische Darstellung der im Display angezeigten Betriebsvariablen (Par. 0-20, 0-21, 0-22, 0-23 und 0-24).
Nur Anzeigeparameter, die in Par. 0-20 bis 0-24 ausgewählt sind, können angezeigt werden. Im Speicher können bis zu 120 Abtastungen zum späteren
Abruf abgelegt werden.
58
Allgemeine Einstellungen Einstellungen für Regelung ohne Rückführung
,
Benutzer-Menü
gewählt, ist auch keine +24 V Beschaltung an Klemme 27 notwendig, um den Start zu ermöglichen.
(Werkseinstellung) gewählt, ist eine +24 V Beschaltung an Klemme 27 notwendig, um den Start zu ermöglichen.
enthält Listen mit, in Bezug auf die Werkseinstellung, geänderten Parametern:
®
MG.20.M3.03 - VLT
, das bis zu 20 verschiedene Parameter enthalten kann.
Par. Bezeichnung
0-01 Sprache
1-20 Motornennleistung
1-22 Motornennspannung
1-23 Motorfrequenz
1-24 Motornennstrom
1-25 Motornenndrehzahl
3-41 Rampenzeit Auf 1
3-42 Rampenzeit Ab 1
4-11 Min. Drehzahl
4-13 Max. Drehzahl
1-29 Automatische Motoranpassung
Tabelle 7.2: Inbetriebnahme-Menü-Parameter
