20-94 PID Integrationszeit
Range:
20,00 s
7.1.4. Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten
Zugriff auf den Hauptmenümodus. Wählen Sie
den Hauptmenümodus durch Drücken der
Taste [Main Menu]. Das in Abbildung 6.2 dar-
gestellte Auswahlmenü erscheint im Display.
Zeilen 2 bis 5 auf dem Display zeigen eine Lis-
te mit Parametergruppen, die mithilfe der Auf-
Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermo-
dus stets gleich sind. Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Die 1. Stelle der
Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00) des
Geräts werden Parameter teilweise ausgeblendet. Zum Beispiel blendet die Auswahl Ohne Rück-
führung alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten
installiert und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.

7.1.5. Parameterauswahl

Im Hauptmenü sind die Parameter nach Grup-
pen aufgeteilt. Sie können eine Parameter-
gruppe mithilfe der Navigationstasten wählen
und mit [OK] aktivieren.
Folgende Parametergruppen sind je nach Sys-
temeinstellung und installierten Optionen ver-
fügbar:
Funktion:
* [0,01 - 10000,00 = Der Integrator liefert eine steigende Verstärkung bei konstanter
Aus s] Abweichung zwischen Soll- und Istwertsignal. Die Integrations-
zeit, die der Integrator benötigt, um die gleiche Verstärkung wie
die Proportionalverstärkung zu erreichen. Bei einem kleinen
Wert erfolgt eine schnelle Drehzahlanpassung. Wird jedoch ein
zu kleiner Wert verwendet, kann die Ausgangsfrequenz des Fre-
quenzumrichters instabil werden.
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
7. Programmieren des Frequenzumrichters

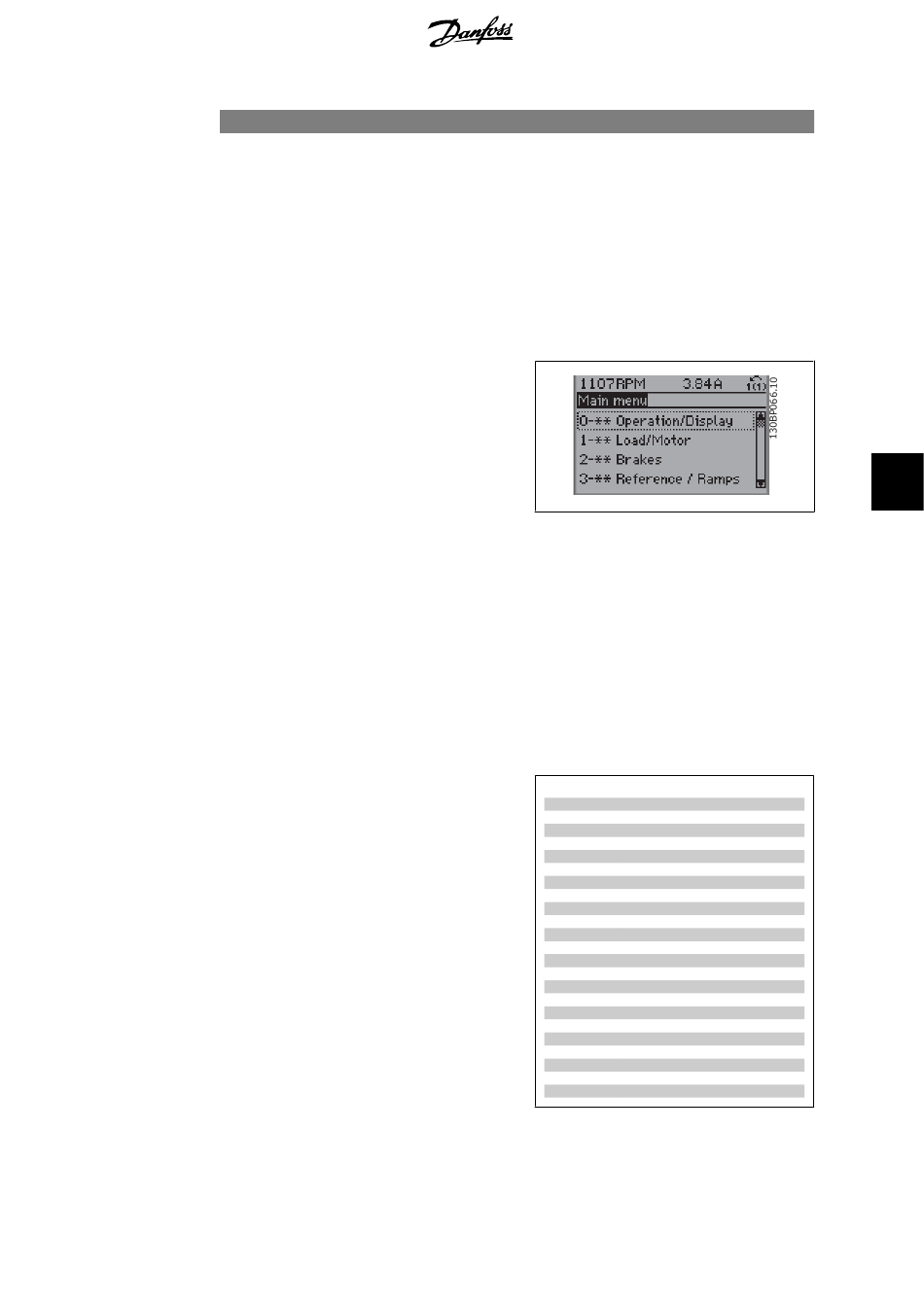

Abbildung 7.9: Displaybeispiel
Gruppennr. Parametergruppe:
0 Betrieb/Display
1 Motor/Last
2 Bremsfunktionen
3 Sollwert/Rampen
4 Grenzen/Warnungen
5 Digit. Ein-/Ausgänge
6 Analoge Ein-/Ausg.
8 Opt./Schnittstellen
9 Profibus DP
10 CAN/DeviceNet
11 LonWorks
13 Smart Logic
14 Sonderfunktionen
15 Info/Wartung
16 Datenanzeigen
18 Datenanzeigen 2
20 FU PID-Regler
21 Erw. PID-Prozess
22 Anwendungsfunktionen
23 Zeitfunktionen
24 Notfallbetrieb
25 Kaskadenregler
26 Analog-E/A-Option MCB 109
Tabelle 7.3: Parametergruppen
