4. Mechanischer Einbau
4

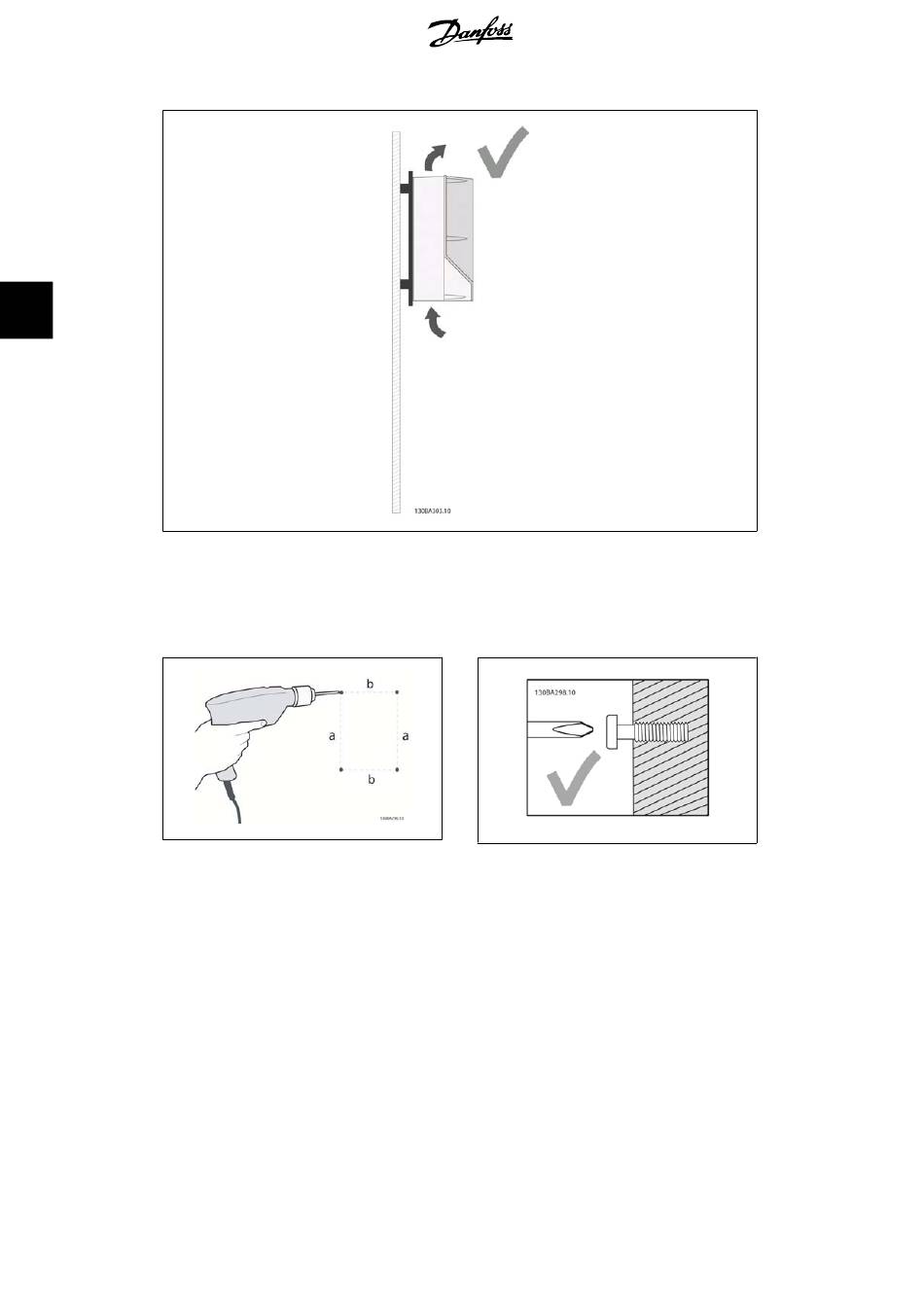

Abbildung 4.4: Wenn das Gerät mit geringem Abstand von der Wand befestigt werden muss, bestellen Sie
bitte eine Rückplatte für das Gerät (siehe Bestellnummernposition 14-15). A2- und A3-Geräte haben seri-
enmäßig eine Rückplatte.
4.2.2. Einbau von A2 und A3
Abbildung 4.5: Bohren von Löchern
1. Schritt: Sehen Sie die Befestigung gemäß
den Angaben zu den Montagelöchern in der
folgenden Tabelle vor.
16
Schritt 2A: Auf diese Weise ist es einfach, das
Gerät an die Schrauben zu hängen.
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Abbildung 4.6: Richtige Befestigung der Schrau-
ben
®
