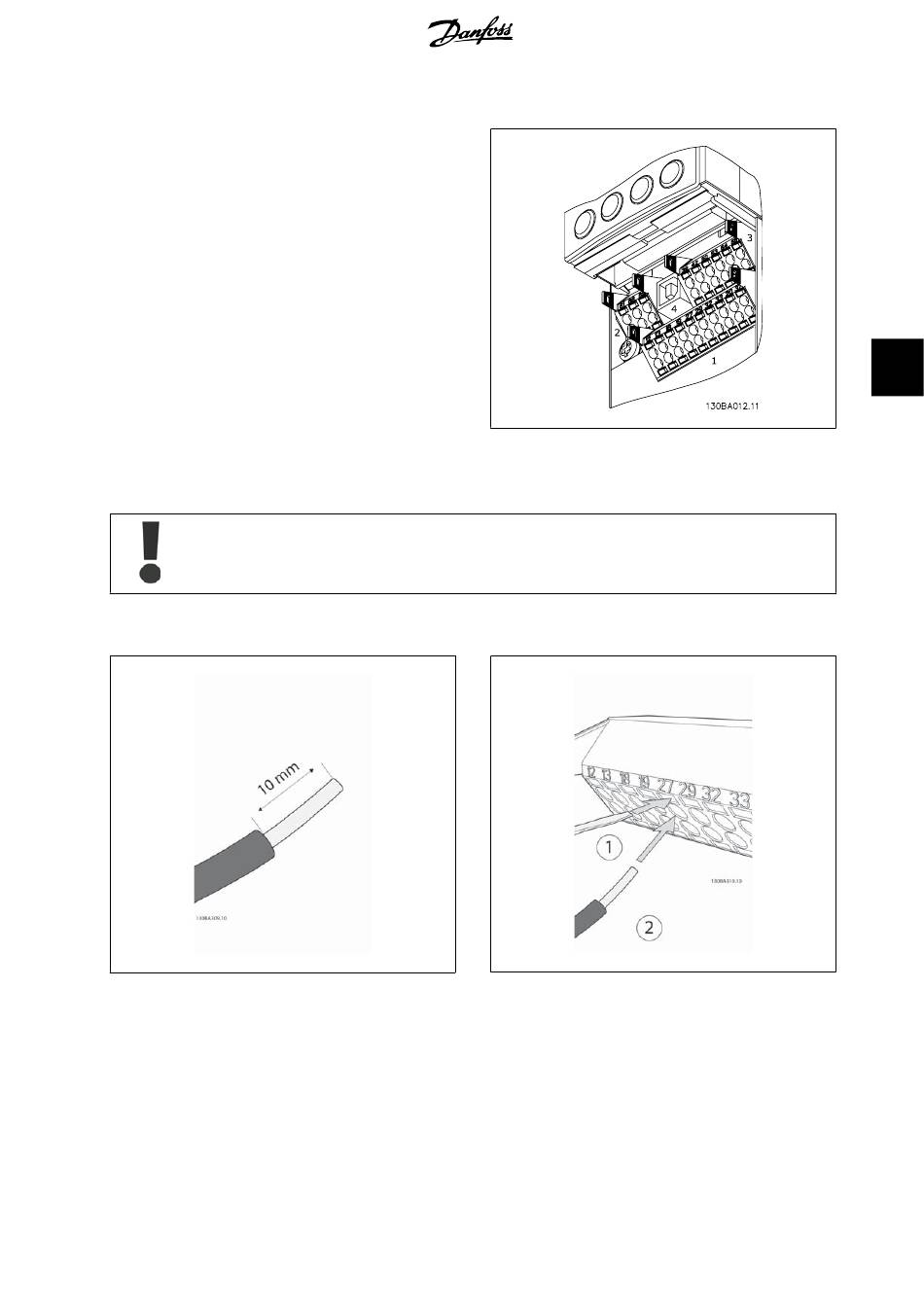

5.1.17. Steuerklemmen
Logische Aufteilung der Klemmen:
1.
10-poliger Stecker mit digitalen Steuerklemmen.
2.
3-poliger Stecker mit RS-485-Busklemmen.
3.
6-poliger Stecker mit analogen Steuerklemmen.
4.
USB-Verbindung
5.1.18. Test von Motor und Drehrichtung
Achtung: Der Motor kann unerwartet anlaufen, stellen Sie sicher, dass kein Personal und keine Geräte in Gefahr sind!
Bitte gehen Sie wie beschrieben vor, um den Motoranschluss und die Drehrichtung zu testen. Starten Sie ohne Stromversorgung zum Gerät.
Abbildung 5.21:
1. Schritt: Isolieren Sie zunächst beide Enden eines 50 bis 70 mm lan-
gen Drahtes ab.
®
MG.20.M3.03 - VLT
ist eine eingetragene Marke von Danfoss.
5. Elektrische Installation
Abbildung 5.20: Steuerklemmen (alle Gehäuse)
Abbildung 5.22:
2. Schritt: Stecken Sie ein Ende mit einem geeigneten Klemmen-
schraubendreher in Klemme 27. (Hinweis: dass für Geräte mit sicherer
Stoppfunktion die vorhandene Brücke zwischen Klemme 12 und 37
nicht entfernt werden sollte, damit das Gerät laufen kann!)
