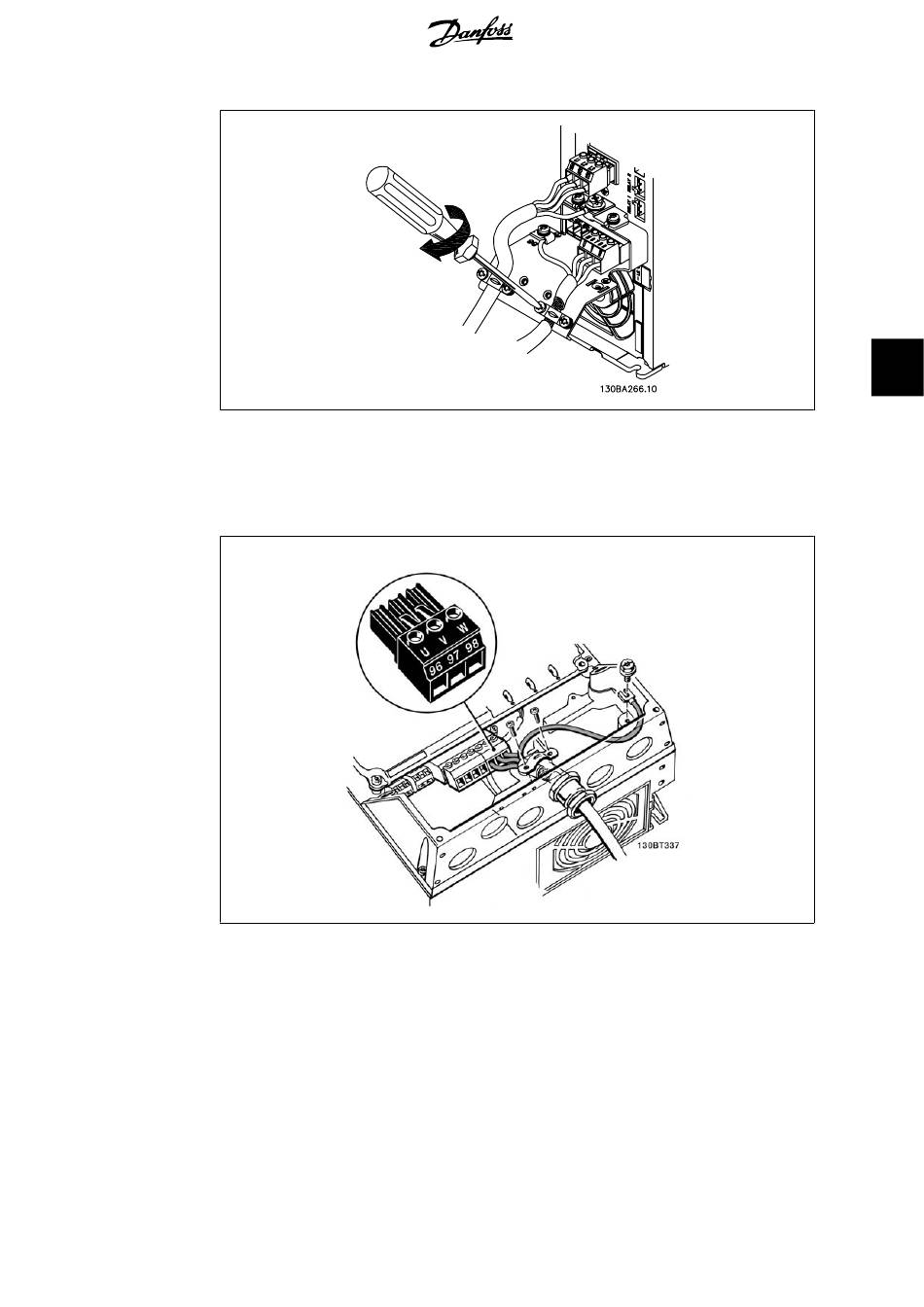

Abbildung 5.12: Befestigen Sie einen Schirmbügel, um eine um 360 Grad drehbare Verbindung zwischen
Gehäuse und Abschirmung sicherzustellen - beachten Sie, dass unter dem Bügel die äußere Isolierung des
Motorkabels entfernt ist.
5.1.12. Motoranschluss für A5
Abbildung 5.13: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des
Motors in die Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motor-
kabels unter dem EMV-Schirmbügel entfernt wird.
®
