4 Elektrische Installation

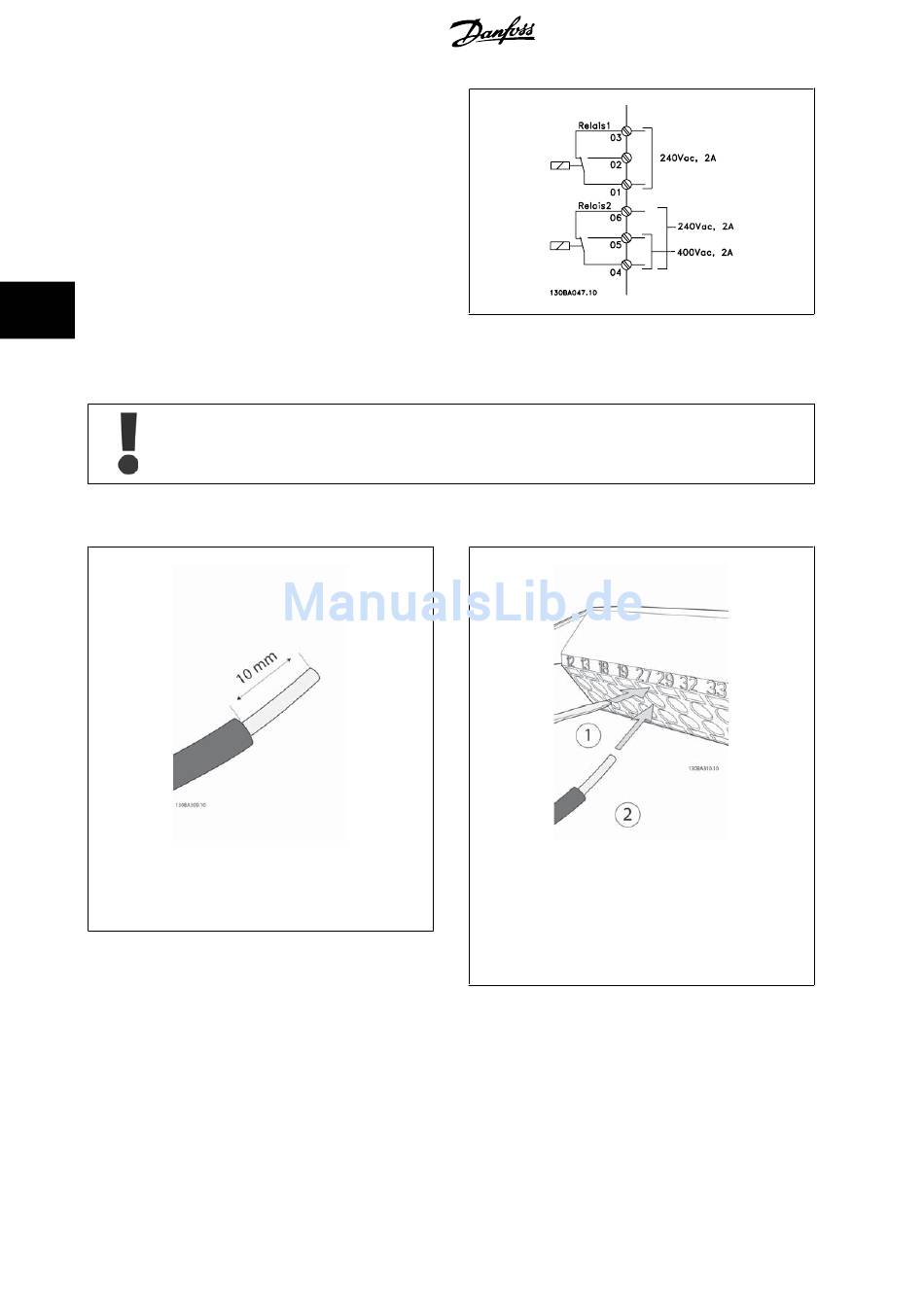

Relais 2
•
Klemme 04: gemeinsamer Kontakt
•
Klemme 05: 400 VAC (Schließer)
•
Klemme 06: 240 VAC (Öffner)
Relais 1 und Relais 2 werden in Par. 5-40, 5-41 und 5-42 programmiert.
Zusätzliche Relaisausgänge bietet Optionsmodul MCB 105.
4
4.1.25 Test von Motor und Drehrichtung
Achtung: Der Motor kann unerwartet anlaufen, stellen Sie sicher, dass kein Personal und keine Geräte in Gefahr sind!
Bitte gehen Sie wie beschrieben vor, um den Motoranschluss und die Drehrichtung zu testen. Starten Sie ohne Stromversorgung zum Gerät.
Abbildung 4.39:
1. Schritt: Isolieren Sie zunächst beide Enden eines 50 bis
70 mm langen Drahtes ab.
42
Abbildung 4.40:
2. Schritt: Stecken Sie ein Ende mit einem geeigneten
Klemmenschraubendreher in Klemme 27. (Hinweis: dass für
Geräte mit sicherer Stoppfunktion die vorhandene Brücke
zwischen Klemme 12 und 37 nicht entfernt werden sollte,
damit das Gerät laufen kann!)
MG.11.A6.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT
®
HVAC Drive
