VLT AQUA Drive
Produkthandbuch

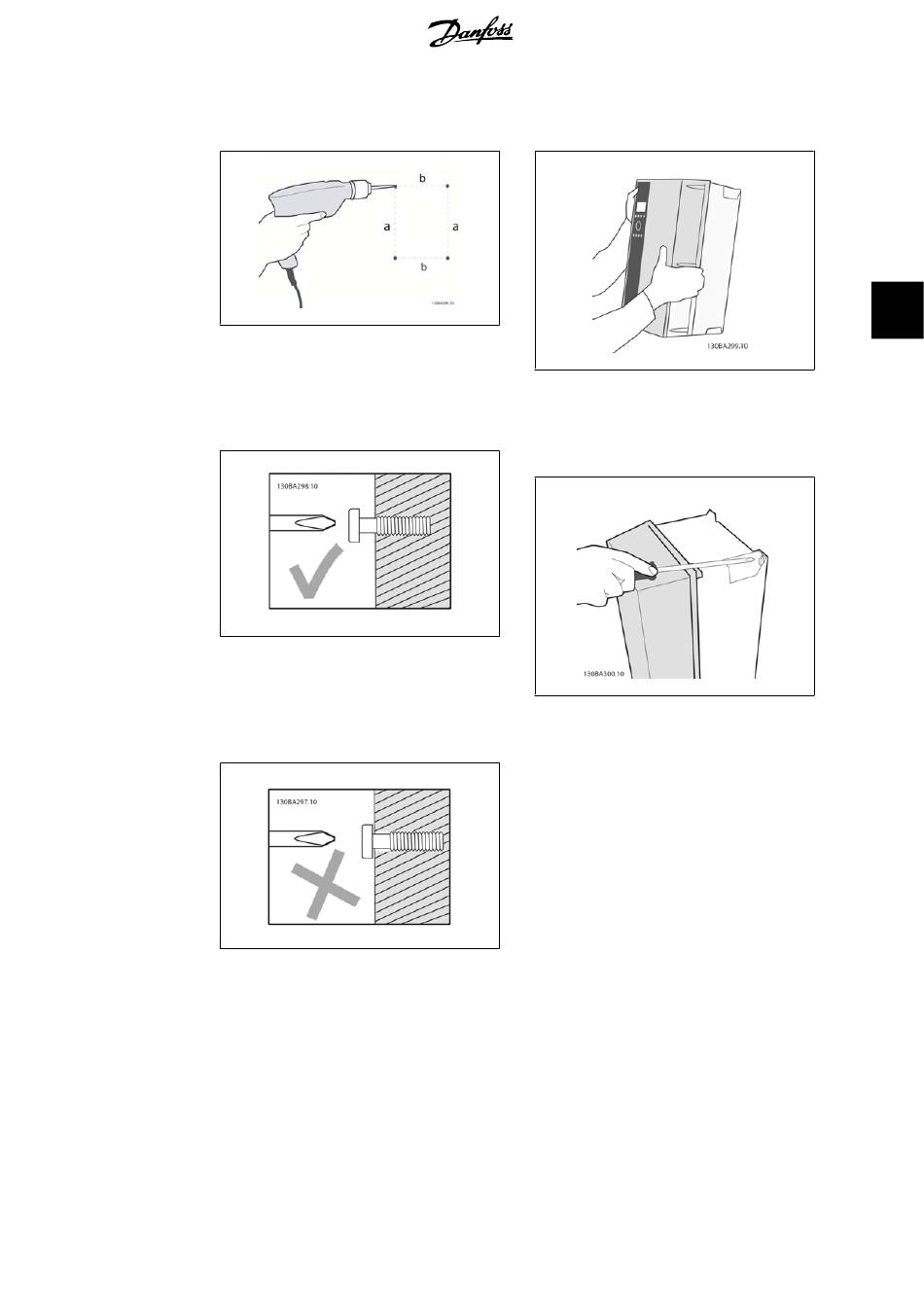

4.2.3. Montage A5, B1, B2, C1 und C2.
Abbildung 4.10: Bohren von Löchern.
1. Schritt: Sehen Sie die Befestigung gemäß
den Angaben zu den Montagelöchern in der
folgenden Tabelle vor.
Abbildung 4.11: Richtige Befestigung der Schrau-
ben
Schritt 2A: Auf diese Weise ist es einfach, das
Gerät an die Schrauben zu hängen.
Abbildung 4.12: Falsche Befestigung von Schrau-
ben
Schritt 2B: Ziehen Sie die Schrauben nicht
vollständig an.
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
4. Mechanischer Einbau
Abbildung 4.13: Montage des Geräts
3. Schritt: Heben Sie das Gerät auf die Schrau-
ben.
Abbildung 4.14: Anziehen der Schrauben
4. Schritt: Ziehen Sie die Schrauben vollstän-
dig an.
