6. Betrieb des Frequenzumrichters

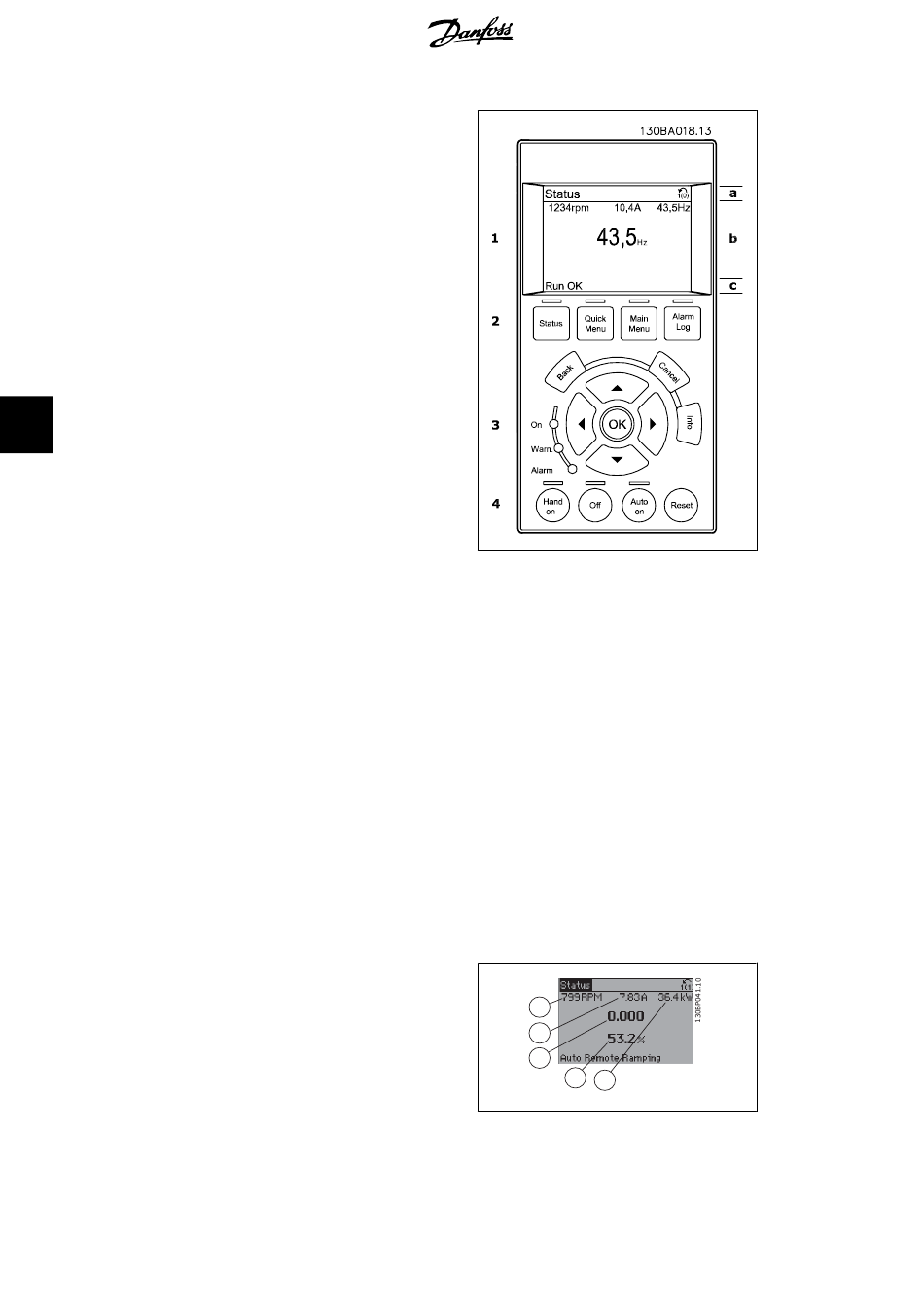

Im Zustandsmodus kann die Anzeige in 3 Be-
reiche unterteilt werden:

Der obere Abschnitt

modus und enthält Zustandsinformationen
und Betriebsvariablen.
6
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird in der Zustandszeile oben rechts ge-
zeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die Nummer des
programmierten Satzes rechts in Klammern angezeigt.

Der Arbeitsbereich

mit der entsprechenden Einheit an. Bei Alarm/Warnung wird anstatt der Betriebsvariablen die
entsprechende Warnung angezeigt.
Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wählen.
Jede Anzeige zeigt verschiedene Betriebsvariablen in unterschiedlichen Formaten (siehe unten).
Detaillierte Informationen zu den Betriebsvariablen erhalten Sie, wenn Sie den Parameter der
Variablen aufrufen (z. B. Par. 16-00 für Steuerwort) und die [Info]-Taste drücken.
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern
nach einer möglichen Dezimalstelle. Durch einen größeren Zahlenwert eines Parameters werden
weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A / 105 A.
Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Benutzen Sie [INFO], um Informationen zu
den angezeigten Betriebsvariablen 1.1, 1.2,
1.3, 2 und 3 zu erhalten.
Diese Abbildung zeigt das Format der Be-
triebsvariablen im Display. 1.1, 1.2 und 1.3
sind in kleiner Größe, 2 und 3 in mittlerer Grö-
ße gezeigt.
42
(a) zeigt den Anzeige-
(b) zeigt unabhängig vom Zustand ständig mindestens eine Betriebsvariable
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
1.1
1.2
2
3
1.3
®
VLT AQUA Drive
Produkthandbuch
