Tabelle 5.4: UL-Sicherungen 380-480 V

5.1.3. Erdung und IT-Netz

Bei Varianten mit Hauptschalter ist dieser auf der Netzseite vorverdrahtet.
Bussmann Bussmann Bussmann
Typ RK1 Typ J Typ T
KTS-R40 JKS-40 JJS-40
KTS-R40 JKS-40 JJS-40
KTS-R50 JKS-50 JJS-50
KTS-R60 JKS-60 JJS-60
KTS-R80 JKS-80 JJS-80
KTS-R100 JKS-100 JJS-100
KTS-R125 JKS-150 JJS-150
KTS-R150 JKS-150 JJS-150
FWH-220 -
FWH-250 -
KTS-Sicherungen von Bussmann können KTN-Sicherungen bei 240-V-Frequenzumrich-
tern ersetzen.
FWH-Sicherungen von Bussmann können FWX-Sicherungen bei 240-V-Frequenzumrich-
tern ersetzen.
KLSR-Sicherungen von LITTEL FUSE können KLNR-Sicherungen bei 240-V-Frequenzum-
richtern ersetzen.
L50S-Sicherungen von LITTEL FUSE können L50S-Sicherungen bei 240-V-Frequenzum-
richtern ersetzen.
A6KR-Sicherungen von FERRAZ SHAWMUT können A2KR-Sicherungen bei 240-V-Fre-
quenzumrichtern ersetzen.
A50X-Sicherungen von FERRAZ SHAWMUT können A25X-Sicherungen bei 240-V-Fre-
quenzumrichtern ersetzen.
Der Querschnitt des Erdungskabels muss mindestens 10 mm
müssen zwei getrennt verlegte und gemäß
schlossene Erdleitungen verwendet werden. Befolgen Sie stets die nationalen und
örtlichen Vorschriften zum Kabelquerschnitt.
ACHTUNG!
Prüfen Sie, ob die Netzspannung der auf dem Frequenzumrichter-Typenschild an-
gegebenen Netzspannung entspricht.
IT-Netz
Schließen Sie 400-V-Frequen-
zumrichter mit EMV-Filtern nicht
an ein Stromnetz mit einer
Spannung zwischen Phase und
Erde von mehr als 440 V an.
Bei IT-Netzen und Dreieck-Er-
de-Netzen (geerdeter Zweig)
darf die Netzspannung 440 V
zwischen Phase und Erde über-
schreiten.
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
SIBA Littel Fuse
Typ RK1 Typ RK1
5014006-040 KLS-R40
5014006-040 KLS-R40
5014006-050 KLS-R50
5014006-063 KLS-R60
2028220-100 KLS-R80
2028220-125 KLS-R100
2028220-125 KLS-R125
2028220-160 KLS-R150
- 2028220-200 L50S-225
- 2028220-250 L50S-250
EN 50178

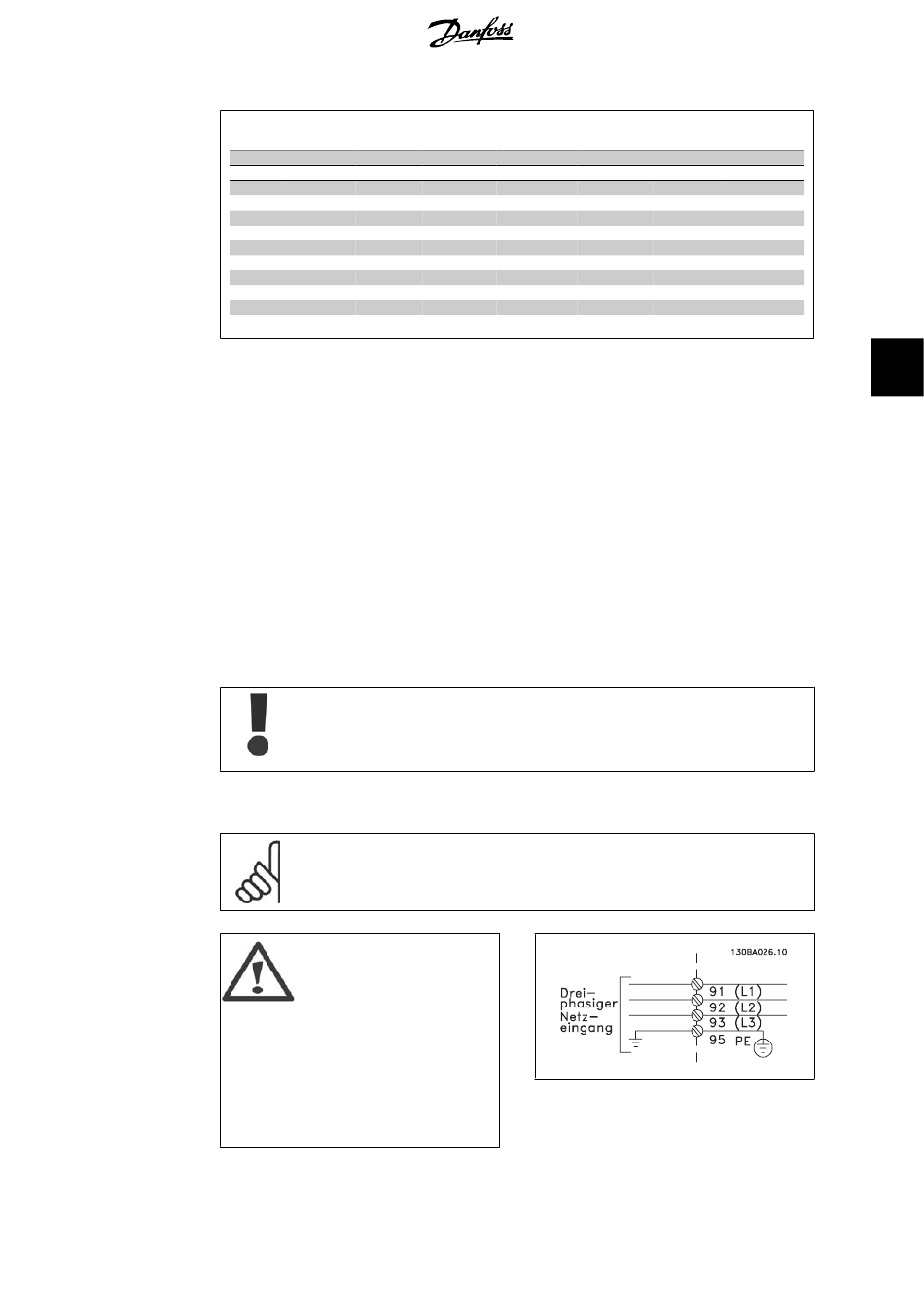

Abbildung 5.1: Klemmen für Netz- und Erdan-
