7. Programmieren des Frequenzumrichters
6-52 Kl. 42, Ausgang max. Skalierung
Range:
100%
7
20-12 Soll-/Istwerteinheit
Option:
[0]
[1]
[5]
[10]
[11]
[12]
76
* [0,00 – 200 %]
Keine
* %
PPM
1/min
UPM
Pulse/s
MG.20.M2.03 - VLT
Funktion:

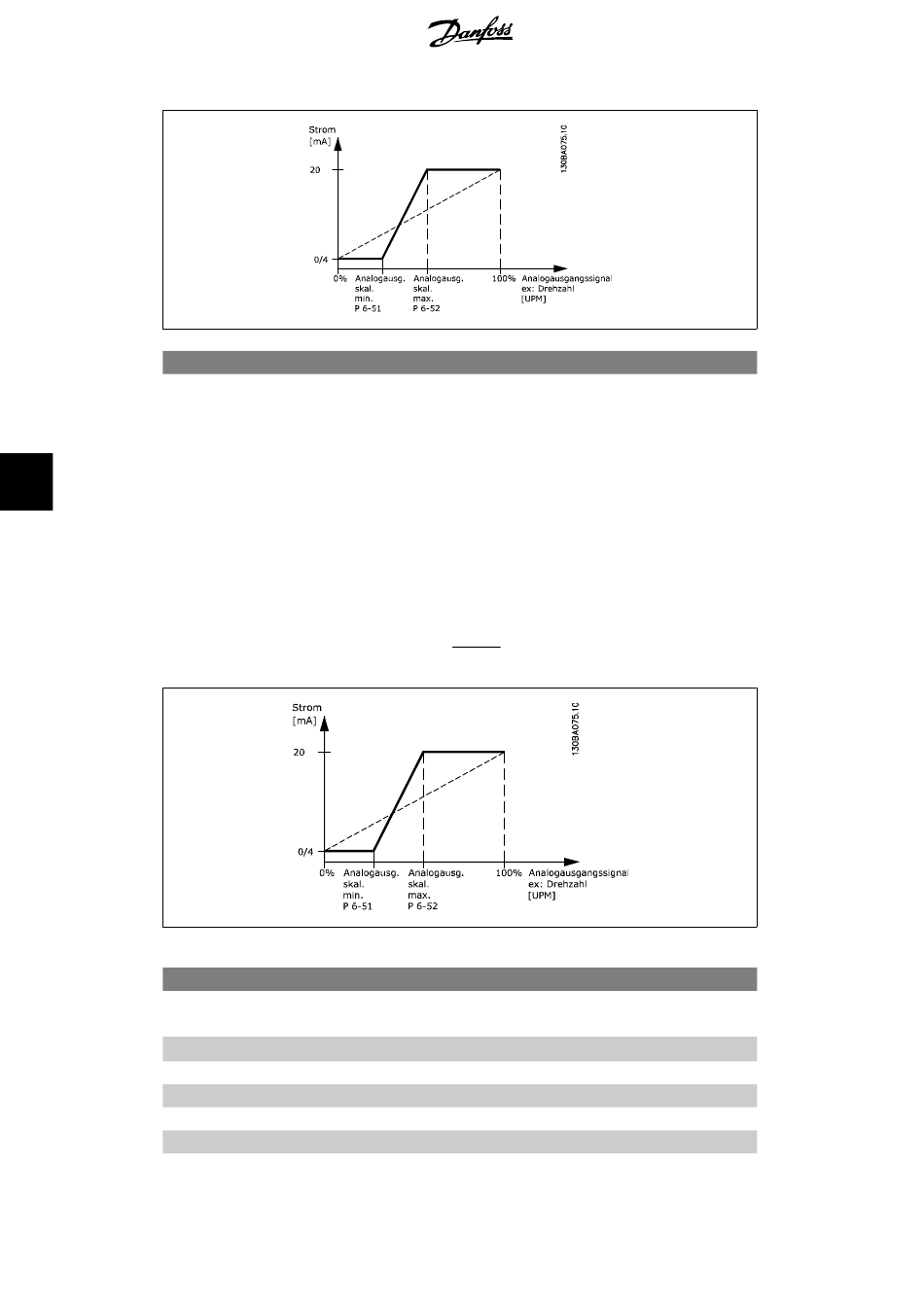

Dieser Parameter skaliert das Max.-Signal an Ausgangsklemme
42 in Prozent des max. Signalpegels. Wahl der Signalgröße und
-pegel (0/4-20mA) erfolgt in Par. 6-50. Als Wert wird der maxi-
male Wert des Stromsignalausgangs eingestellt. Der Ausgang
kann so skaliert werden, dass bei maximalem Signal ein Strom
unter 20 mA oder bei einem Signal von unter 100 % bereits 20
mA erreicht werden. Sollen die 20 mA bereits bei 0 bis 100 %
des Signalwertes erreicht werden, ist der prozentuale Wert di-
rekt einzugeben, z. B. 50 % = 20 mA. Wenn bei maximalem
Signal (100 %) ein kleinerer Strom als 20 mA erreicht wird, ist
der Prozentwert wie folgt zu berechnen:
m A Skal . M ax. Strom
20 / × 100 %
m A
20
i e m A
. . 10 : × 100 % = 200 %
m A
10
Funktion:
®
