5.1.15. Verdrahtungsbeispiel und Prüfung
Der folgende Abschnitt beschreibt die Terminierung von Steuerkabeln und deren Zugang. Erklä-
rungen zu Funktion, Programmierung und Verdrahtung finden Sie im Kapitel
Frequenzumrichters
5.1.16. Zugang zu den Steuerklemmen
Alle Klemmen für die Steuerkabel befinden
sich unter der Klemmenabdeckung vorne am
Frequenzumrichter. Entfernen sie diese Klem-
menabdeckung mithilfe eines Schraubendre-
hers.
Nehmen Sie die vordere Abdeckung ab. Ach-
ten Sie beim Wiederanbringen der Abdeckung
auf die richtige Befestigung mit einem Dreh-
moment von 2 Nm.

5.1.17. Steuerklemmen

Logische Aufteilung der Klemmen:
1.
2.
3.
4.
.
10-poliger Stecker mit digitalen
Steuerklemmen.
3-poliger Stecker mit RS-485-Bus-
klemmen.
6-poliger Stecker mit analogen Steu-
erklemmen.
USB-Verbindung
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
5. Elektrische Installation
Programmieren des

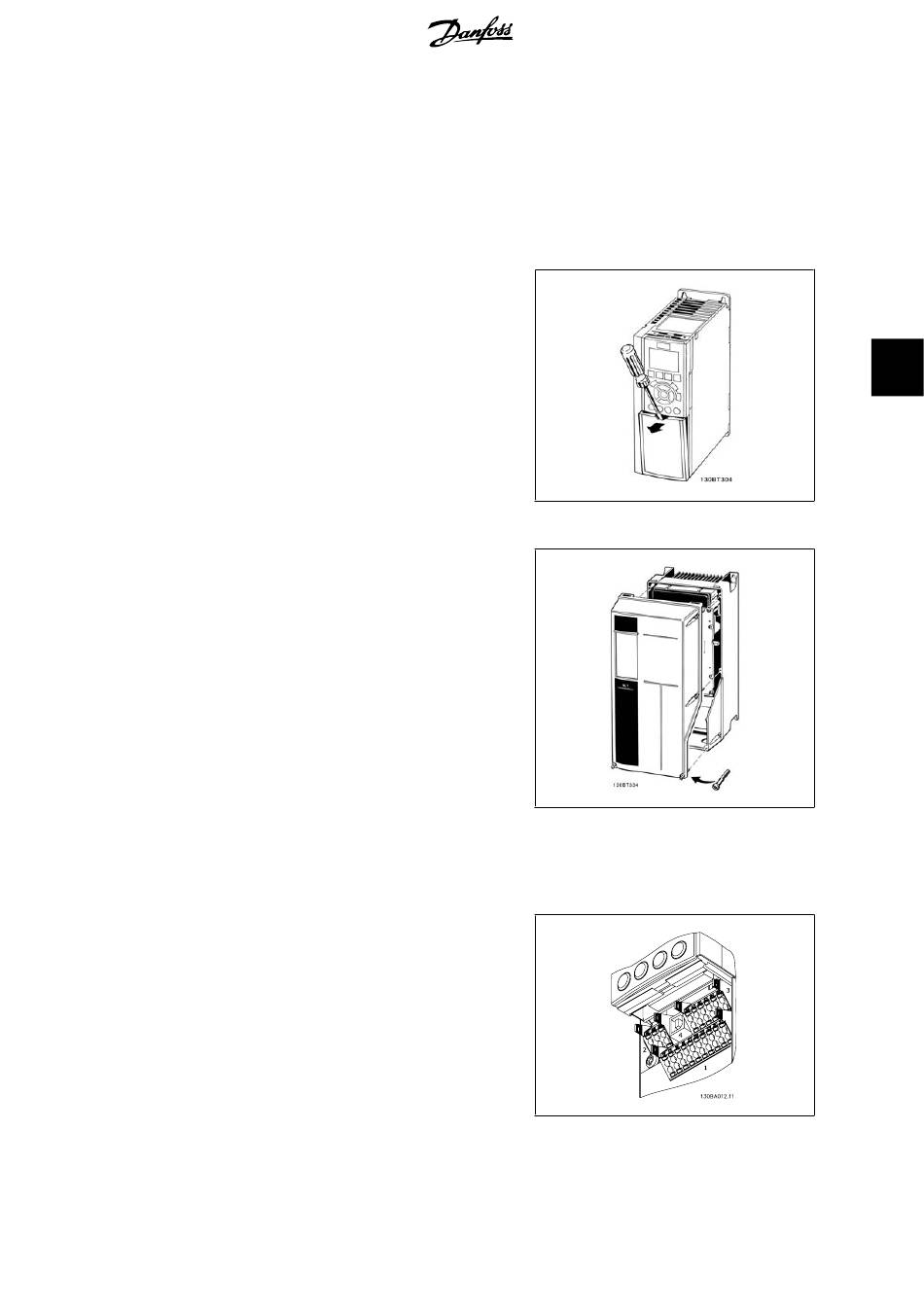

Abbildung 5.16: A2- und A3-Gehäuse
Abbildung 5.17: A5-, B1-, B2-, C1- und C2-Gehäu-
se
Abbildung 5.18: Steuerklemmen (alle Gehäuse)
