4. Mechanischer Einbau
4
Spannung
200-240 V
380-480 V
Schutzart
Höhe
Höhe des Kühlkörpers
Abstand der Montagelö-
cher
Breite
Breite des Kühlkörpers
Abstand der Montagelö-
cher
Tiefe
Tiefe ohne Option A/B
Mit Option A/B
Ohne Option A/B
Mit Option A/B
Montagelöcher
Max. Gewicht
Tabelle 4.3: Abmessungen A2 und A3
18

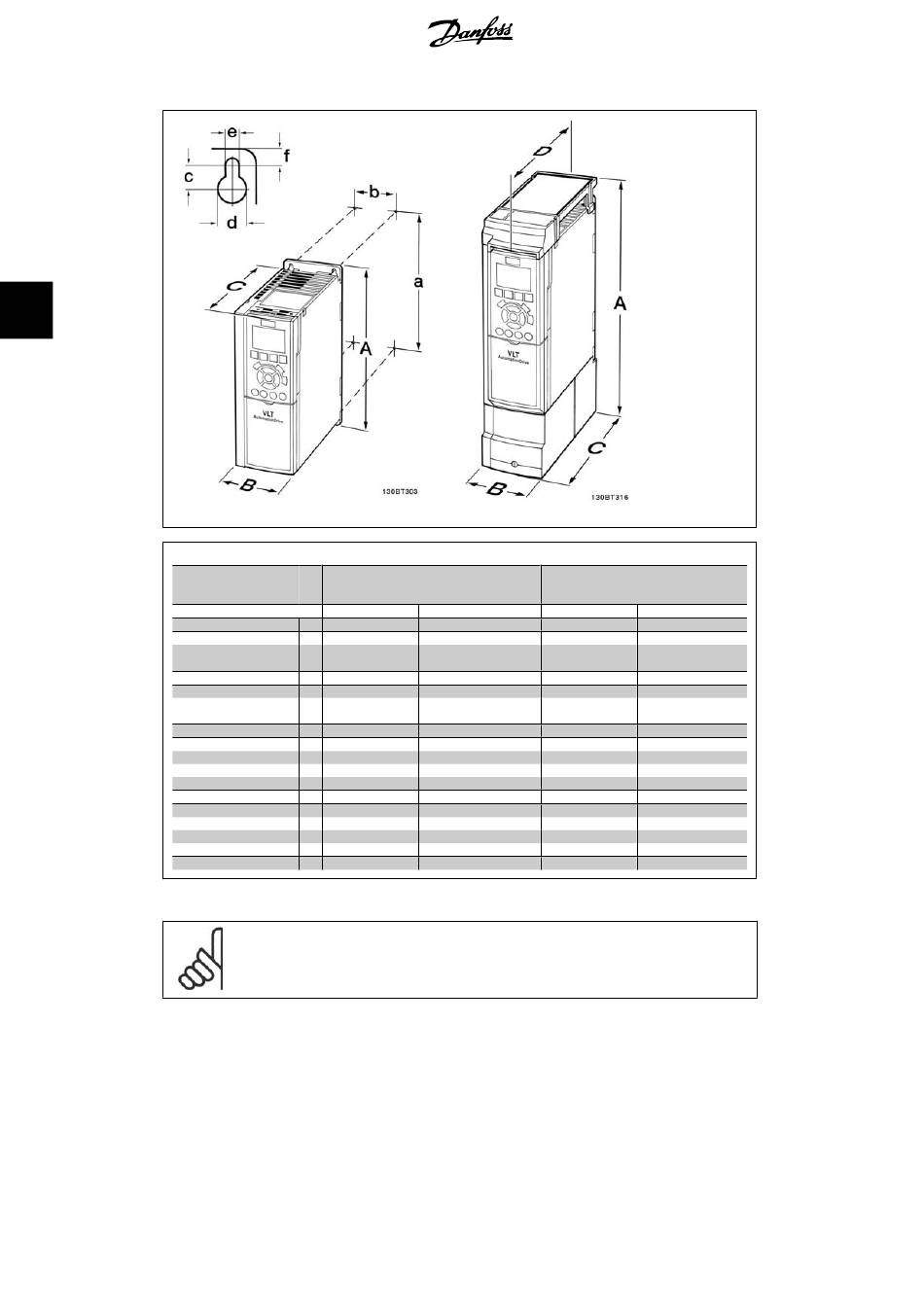

Abmessungen
Gehäusegröße A2
0,25-3,0 kW
0,37-4,0 kW
IP20
A 268 mm
a 257 mm
B 90 mm
b 70 mm
C 205 mm
C 220 mm
D
D
c 8,0 mm
d ø 11 mm
e ø 5,5 mm
f 9 mm
4,9 kg
ACHTUNG!
Option A/B sind serielle Kommunikations- und E/A-Optionen, die beim Einbau die
Tiefe einiger Gehäusegrößen erhöhen.
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Gehäusegröße A3
5,5-7,5 kW
IP21/NEMA 1 IP20
375 mm 268 mm
350 mm 257 mm
90 mm 130 mm
70 mm 110 mm
205 mm 205 mm
220 mm 220 mm
207 mm
222 mm
8,0 mm 8,0 mm
ø 11 mm ø 11 mm
ø 5,5 mm ø 5,5 mm
9 mm 9 mm
5,3 kg 6,6 kg
®
