3. Einleitung

3.1. Einleitung

3.1.1. Kennzeichnung des Frequenzumrichters

Nachstehend ein Beispiel eines Kennschilds. Dieses Schild befindet sich am Frequenzumrichter
und zeigt seinen Typ sowie die Optionen, mit denen das Gerät ausgestattet ist. Tabelle 2.1 zeigt
genauer, wie der Typencode (T/C) gelesen wird.

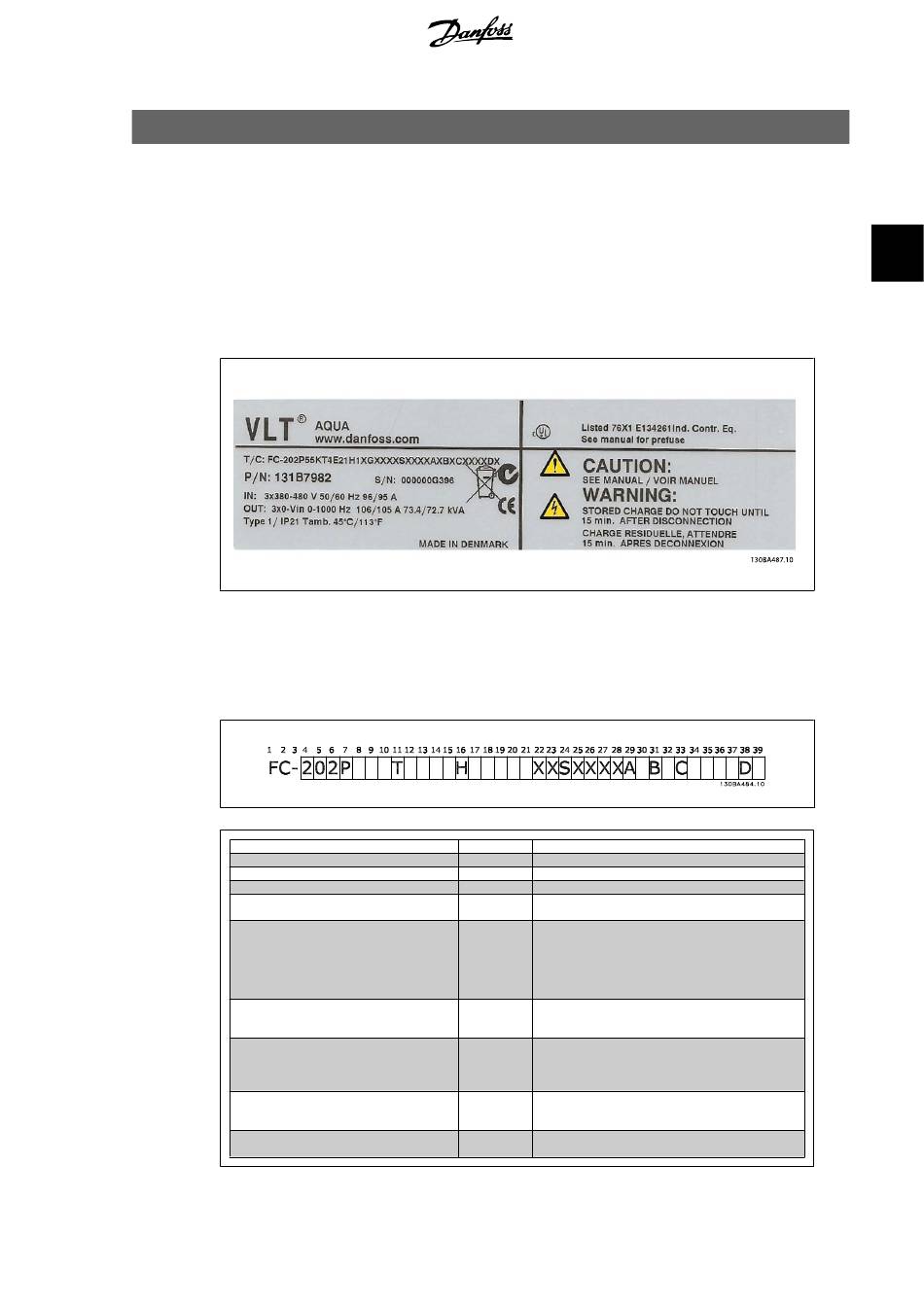

Abbildung 3.1: Dieses Beispiel zeigt ein Kennschild des VLT AQUA Drive.
Halten Sie die Typencode- und Seriennummer bereit, bevor Sie mit Danfoss Kontakt aufnehmen.

3.1.2. Typencode

Beschreibung
Produktgruppe und VLT-Serie
Nennleistung
Phasenzahl
Netzspannung
Gehäuse
EMV-Filter
Bremse
Display
Lackierte Platinen
Pos.
1-6
8-10
11
11-12
13-15
16-17
18
19
20
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Mögliche Auswahl
FC 202
0,25 - 90 kW
Dreiphasig (T)
T 2: 200-240 V AC
T 4: 380-480 V AC
E20: IP20
E21: IP21/NEMA 1
E55: IP55/NEMA 12
E66: IP66
P21: IP21/NEMA 1 mit Rückplatte
P55: IP55/NEMA 12 mit Rückplatte
H1: EMV-Filter A1/B
H2: Klasse A2
H3: EMV-Filter A1/B (reduzierte Kabellänge)
X: ohne Bremschopper
B: mit Bremschopper
T: Sicherer Stopp
U: Sicherer Stopp mit Bremse
G: Grafische LCP Bedieneinheit
N: Numerische LCP Bedieneinheit
X: Ohne LCP Bedieneinheit
X. Keine lackierten Platinen
C: Lackierte Platinen
