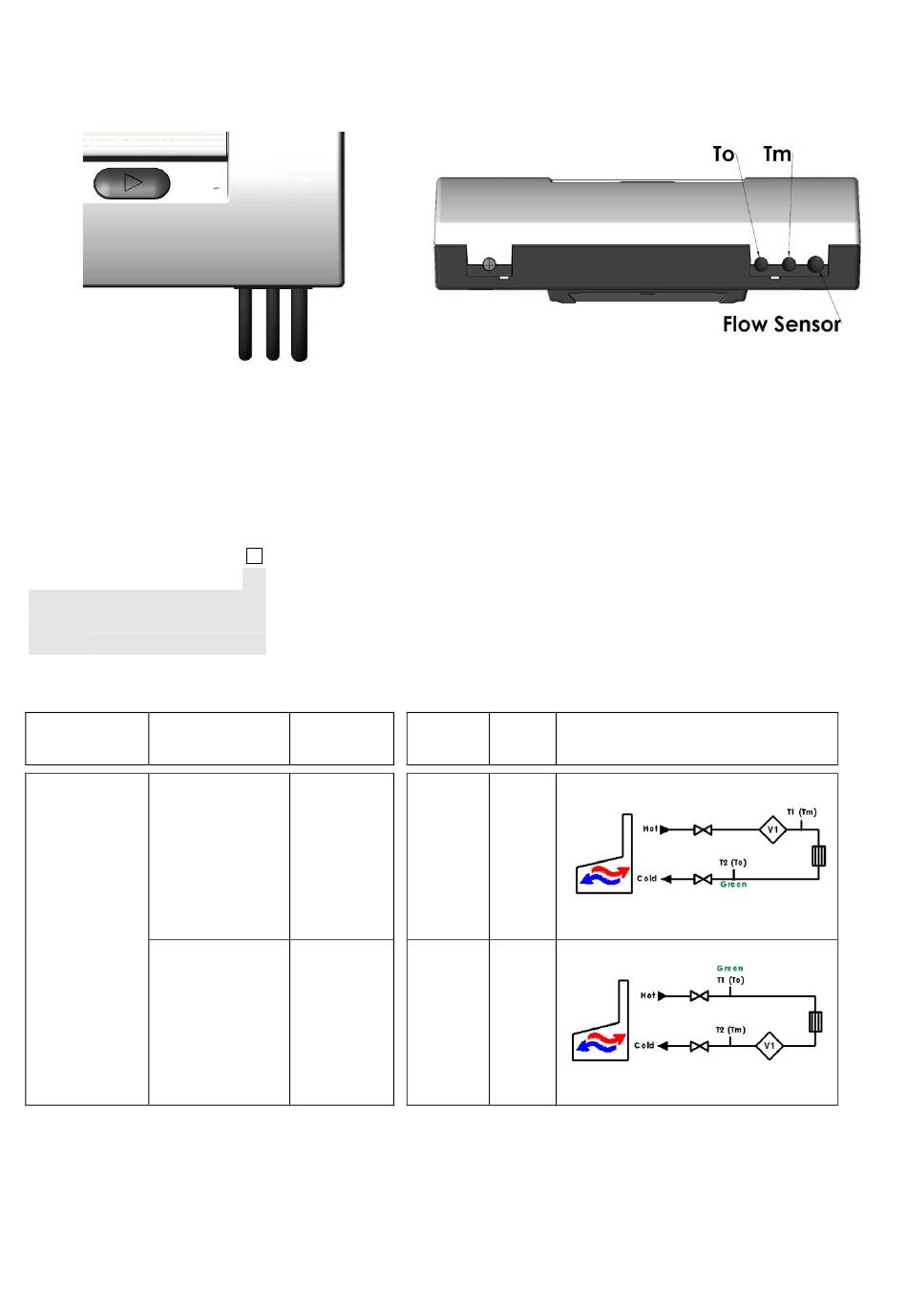

6.5 Einbau im Vor- oder Rücklauf
Auf einer Seite des Zählers gibt es drei Kabel. Ein Kabel ist mit dem Durchflusssensor verbunden. Die beiden anderen
Kabel sind Temperaturfühler, die an den Zähler angeschlossen sind. Wenn einer der Fühler im Durchflusssensor sitzt,
wird er Tm genannt, und der andere wird To genannt. Siehe die Beispiele unten.
Konfignummer
Durchflusssensorplatzierung
- Vorlauf
k-Faktor
- Rücklauf
Formel k-Faktor
k-Faktor mit T1 im
Vorlauf
Wärmezähler
E1=V1(T1-T2)k
k-Faktor mit T2 im
Rücklauf
32
A
®
MULTICAL 302 wird auf den Einbau des Durchflusssensors in Vor- bzw.
Rücklauf konfiguriert. Die folgende Abbildung zeigt den Einbau bei:
♦ Wärmezähler
♦ Kältezähler
3
♦ Wärme-/Kältezähler
4
Warmes
Konfig
Rohr
A=3
(Durchfluss-
V1 und
sensor im
T1(T
Vorlauf)
A=4
(Durchfluss-
T1(T
sensor im
Rücklauf)
Kaltes
Installation
Rohr
T2(T )
O
)
M
) V1 und
O
T2(T )
M
