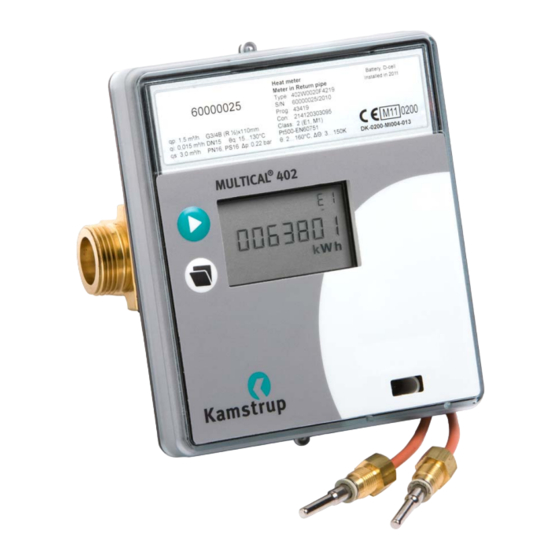

Kamstrup MULTICAL 402 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MULTICAL 402:
- Betriebsanleitung (115 Seiten) ,
- Technische beschreibung (109 Seiten) ,
- Montage- und bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kamstrup MULTICAL 402
Inhaltszusammenfassung für Kamstrup MULTICAL 402

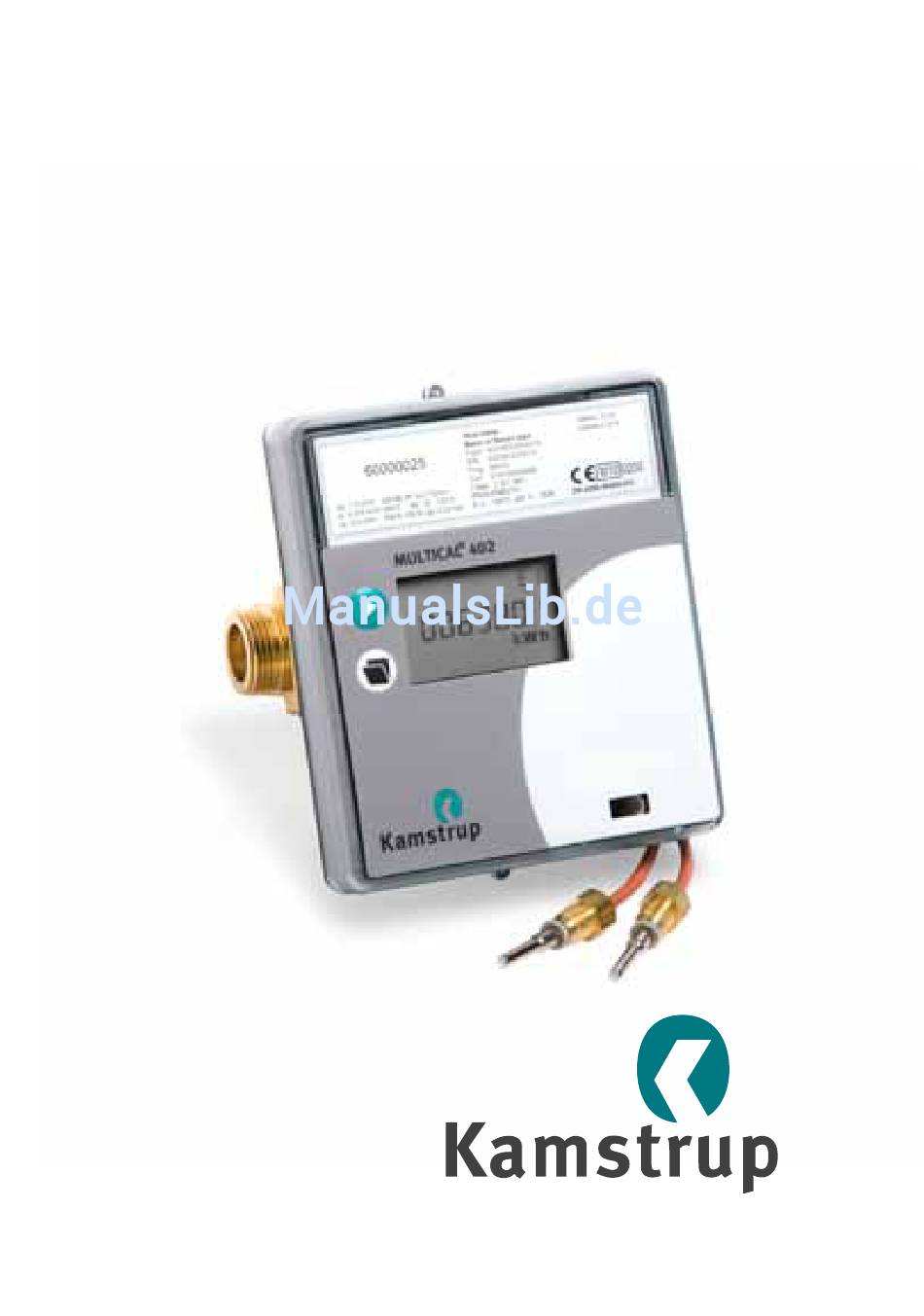

- Seite 1 MULTICAL® 402 Bedienungsanleitung www.kamstrup.de...
-
Seite 2: Energiemessung
, wechselt die Anzeige auf den nächsten Wert. Die untere Taste wird verwendet, um gespeicherte Werte (historische Anzeigen) und Durchschnittswerte aufzurufen. 4 Minuten nach der letzten Betätigung der Frontplattentasten kehrt der Zähler automatisch zur Anzeige der verbrauchten Energie zurück. www.kamstrup.de... - Seite 3 MULTICAL® 402 Deutsch Kamstrup A/S Industrivej 28, Stilling, DK-8660 Skanderborg Tel: +45 89 93 10 00 · Fax: +45 89 93 10 01 info@kamstrup.de · www.kamstrup.de...
-
Seite 4: Austauschbatterie
Übrige Reparature erfordern nachfolgende Eichung in einem akkreditierten Labor. MULTICAL® 402, Typ 402-W und 402-T sind für Temperaturfühler Typ Pt500 geeignet MULTICAL® 402, Typ 402-V ist für Temperaturfühler Typ Pt100 geeignet Austauschbatterie Kamstrup Typ 402-000-2000-000 (D-Zelle) oder 402-000-1000-000 (2 x AA-Zellen). -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Montage der Temperaturfühler Fühlersätze für Tauchhülsen Kurze Direktfühlersätze Informationscodes ”InFo” Montage des Durchflusssensors Einbau von Verschraubungen, und kurzen in MULTICAL®402 Durchflusssensor eingebauten Direktfühler 7 Montage von MULTICAL® 402 Installationsbeispiele Montage des Rechenwerks Kompaktmontage Wandmontage spannungsversorgung Batterieversorgung Netzmodule Funktionskontrolle Elektrischer Anschluss steckmodule Impulseingänge... -
Seite 6: Allgemeines
1. Allgemeines Lesen Sie bitte vor der Montage des Wärmezählers diese Anleitung durch. Bei Montagefehler fällt die Garantieverpflichtung von Kamstrup A/S weg. Beachten Sie die Einhaltung folgender Installationsverhältnisse: - Druckstufe: PN16/PN25, siehe Kennzeichnung. Die Kennzeichnung des Durchflusssensors gilt nicht mitgeliefertem Zubehör - Druckstufe, Kamstrup Fühlersatz Typ DS:... -
Seite 7: Fühlersätze Für Tauchhülsen
Fühlersätze für Tauchhülsen Die Fühlertauchhülsen werden am besten in T-Stücke mit 45° oder 90° Winkel eingebaut. Die Spitze der Tauchhülse zeigt dabei gegen die Strömungsrichtung und ist in der Mitte der Strömung plaziert. Die Temperaturfühler werden so tief wie möglich in die Tauchhülsen eingeführt. -
Seite 8: Kurze Direktfühlersätze
T-Stücken kann Kamstrup weiterhin R½ und R¾ Messingnippel liefern, die zu den kurzen Direktfühlern passen. Weiterhin kann der kurze Direktfühler auch in alle Kamstrup ULTRAFLOW® Varianten mit G¾ und G1 Gewinden direkt im Zähler- gehäuse montiert werden. Die Messingüberwurfmutter der Fühler werden mit einem 12 mm Gabelschlüssel leicht (ca. -
Seite 9: Montage Des Durchflusssensors
Die Durchflussrichtung ist durch den Pfeil auf der Seite angegeben. Einbau von Verschraubungen, und kurzen in MULTICAL®402 Durchflusssensor eingebauten Direktfühler Der kurze Direktfühlersatz von Kamstrup darf nur in PN16 Installationen verwendet werden, während der bei MULTICAL® 402 Durchflusssensor mitgelieferte Blindstopfen in sowohl PN16 als PN25 Installationen verwendet werden darf. - Seite 10 Dichtung Dichtung Anzug ca. 4 Nm Der Durchflusssensor selbst darf in sowohl PN16 als PN25 Installationen verwendet werden und kann nach Kundenwunsch mit entweder PN16 oder PN25 Kennzeichnung geliefert werden. Eventuell mitgelieferte Verschraubungen sind nur für PN16 berechnet. In PN25 Installationen müssen geeignete PN25 Verschraubungen verwendet werden.
- Seite 11 A Empfohlene Platzierung des Durchflusssensors B Empfohlene Platzierung des Durchflusssensors C Unempfohlene Platzierung wegen Gefahr von Luftansammlungen D Annehmbar in geschlossenen Systemen. Unannehmbare Platzierung in offenen Systemen wegen möglichen Luftaufbaus im System E Ein Durchflusssensor soll nicht unmittelbar nach einem Ventil platziert werden, abgesehen von Absperrhähnen (Kugelventiltyp), die völlig offen sein müssen, wenn sie nicht zum Absperren verwendet werden...
-
Seite 12: Montage Von Multical® 402
Montage von MULTICAL® 402 90° 90° MULTICAL® 402 darf waagerecht, senkrecht oder schräg montiert werden. Der MULTICAL® 402 darf bis zu ±45° zur Rohrachse nach oben und bis zu 90° zur Rohrachse nach unten gedreht werden. MULTICAL® 402 darf nicht mit dem Elektronikgehäuse nach oben montiert werden. -
Seite 13: Installationsbeispiele
Installationsbeispiele Verschraubungszähler: Durchfluss von links Durchfluss von rechts Flanschzähler: Durchfluss von links Durchfluss von rechts 4.3.1 Feuchte und Kondensation Bei der Installation in feuchter Umwelt, muss MULTICAL® 402, wie unten gezeigt, 45° zur Rohrachse gedreht werden. Wo Kondensierung vorkommen kann, 45°... -
Seite 14: Montage Des Rechenwerks
5. Montage des Rechenwerks Das MULTICAL® 402 Rechenwerk kann auf zwei verschiedene Weisen montiert werden: Kompaktmontage Das Rechenwerk wird direkt auf den Durchflusssensor montiert. Nach der Montage wird das Rechenwerk wie gezeigt mit Plombe und Draht plombiert. Bei starker Kondensierung (z.B. Kälteappli- kationen) empfehlen wir die Wandmontage des Rechenwerks, und dazu muss die kondenssichere Ausgabe von MULTICAL®... -
Seite 15: Spannungsversorgung
6. spannungsversorgung MULTICAL® 402 kann durch eine eingebaute Lithiumbatterie, ein internes 24 VAC oder 230 VAC Netzmodul spannungsversorgt werden. Die beiden Leitungen von Batterie oder Netzmodul werden über einen zweipoligen Stecker in das Rechenwerk montiert. Batterieversorgung MULTICAL® 402 wird an eine Lithiumbatterie, D-Zelle oder 2 x AA-Zellen, angeschlossen. -
Seite 16: Funktionskontrolle
24 VAC Versorgung 230 VAC Versorgung Schwarz Schwarz 24 VAC 230 VAC Transformator 230/24V, Typ Dieses Modul wird bei direktem 66-99-403, kann z.B. verwendet Netzanschluss verwendet. werden. nB! Externe Versorgung darf nB! MULTICAL® 402 kann nicht nur dem Versorgungsmodul mit 24 VDC versorgt werden. angeschlossen werden. -
Seite 17: Steckmodule
9. steckmodule MULTICAL® 402 kann durch Steckmodule mit einer Reihe von extra Funktionen erweitert werden. Unten beschreiben wir kurz die einzelnen Module. Impulseingänge Die Impulseingänge (VA) und (VB) werden beim Anschluss der zusätzlichen Wasserzähler mit entweder Reed-Schalterausgang oder passivem elektronischem Impulsausgang verwendet. Min. -
Seite 18: Daten- + Impulseingänge, Typ 402-0
Die Auflösung der Impulsausgänge folgt immer der wertniedrigsten Ziffer im Display für Energie bzw. Volumen. (CE) Impulsausgang für Energie (CV) Impulsausgang für Volumen Daten- + Impulseingänge, Typ 402-0-10 Die Datenklemmen werden z.B. für den Anschluss eines PCs verwendet. Das Signal ist passiv und mittels Optokoppler galvanisch getrennt. -
Seite 19: M-Bus + Impulseingänge, Typ 402-00
Master stromversorgt. Wireless M-Bus, Typ 402-0-30 Das Funkmodul ist auf die Verwendung in dem handgehaltenen Wireless M-Bus Reader System von Kamstrup, das in dem gebührenfreien Frequenzband im 868 MHz Bereich operiert, ausgelegt. Das Funkmodul wird mit interner Antenne sowie Anschluss für Zusatzantenne... -
Seite 20: Funk, Typ 402-0-40 Und 402-0
434 MHz Bereich operieren. Das Funkmodul wird mit interner Antenne geliefert. Funk, Typ 402-0-42 und 402-0-44 Die Funkmodule sind auf die Verwendung in den Kamstrup Funknetzwerksystemen, die im gebührenfreien Frequenzband im 434 MHz Bereich operieren, optimiert, können aber auch für die handgehaltenen Auslesesystemen im selben Frequenzbereich verwendet werden. -
Seite 21: Einrichtung Über Fronttasten
10. Einrichtung über Fronttasten Das Datum, die Zeit und die primäre M-Bus-Adresse können mittels der Tasten auf der Vorderseite des Rechenwerks eingestellt werden. 1 Wählen Sie die Anzeige, die Sie ändern möchten. 2 Den Versorgungsstecker vom Zähler heben 3 Warten Sie bis der Zähler erlischt (bis zu 2,5 Minuten). Die Tasten dürfen nicht gedrückt werden. - Seite 22 Beim Drücken der Haupttaste wird auf die folgende Ziffer gewechselt, von rechts nach links: Die aktive Ziffer blinkt, und diese Ziffer wird durch Drücken der Sekundärtaste geändert. Über die Haupttaste gelangt man wieder zur ersten Ziffer rechts Wenn der Wert in der Anzeige geändert worden ist, halten Sie die Haupttaste 5-6 Sekunden lang gedrückt, um zu beenden.
- Seite 23 Letztes Stichtagsdatum Verbrauchte Energie in kWh, MWh oder GJ Energiezählerstand am letzten Stichtagsdatum, gefolgt vom Energiezählerstand am vorletzten Stichtagsdatum. Verbrauchtes Gefolgt von monatlichen Fernwärmewasser Zählerständen Letztes Stichtagsdatum Volumenzählerstand am letzten Stichtagsdatum, gefolgt vom Volumenzählerstand am vorletzten Stichtagsdatum. Anzahl Betriebsstunden Gefolgt von monatlichen Zählerständen Aktuelle Vorlauftemperatur (*) Drücken Sie...
- Seite 24 Die Programmnummer des Rechenwerks In diesem Beispiel: Durch- flusszähler im Rücklauf, MWh und 100 Imp/l Gefolgt von der Konfigura- DDD = 213 tionsnummer und Software- (*) DDD = 212 ausgabe des Rechenwerks. Siehe übrigens interaktive Bedienungsanleitungen Displaytest auf www.kamstrup.de 5512773_A2_DE_09.2010...
