10.1 Temperaturfühlertypen

MULTICAL 302 wird mit einem Ø 5,2 mm Pt500-Fühlersatz (gepaarten Fühlern) mit 1,5 m Silikonkabel geliefert. Dieser
Fühlertyp kann sowohl als direkter Fühler, mittels einer Kunststoffüberwurfmutter und eines O-Rings, als auch als
Tauchhülsenfühler zur Anwendung in einer Tauchhülse verwendet werden.
Bei der Lieferung ist immer ein Temperaturfühler im Durchflusssensor montiert und der zweite sollte somit als direkter
Fühler verbaut werden. Alternativ können beide Fühler in Tauchhülsen montiert werden, da eine symmetrische
Fühlerinstallation immer das beste Messergebnis erzielt. Wird der Fühler nicht im Durchflusssensor montiert, so muss
er stattdessen so nah am Auslauf des Durchflusssensors wie möglich montiert werden, sodass der Abstand zwischen
dem Durchflusssensor und dem Temperaturfühler höchstens 12 cm beträgt.
Nur bei den Temperaturfühlern mit Kunststoffüberwurfmuttern (Typenschlüssel Q9) können die Kunststoff-
überwurfmuttern abgenommen werden und somit sind nur diese MULTICAL
Tauchhülsenfühler geeignet.
Die asymmetrische Fühlerinstallation (der eine Fühler als direkter Fühler und der andere als Tauchhülsenfühler) darf
nur vorgenommen werden, wenn die nationalen Vorschriften dies zulassen, und nie bei Installationen mit niedriger
Differenztemperatur und/oder niedrigem Wasserdurchfluss.
Zur Beachtung: In Deutschland wird es in "EichOrdnung", EO-1988 vorgeschrieben, dass es bei Neuinstallationen nur
zugelassen ist, direkte Temperaturfühler bei Wärmezählern mit einem Rohrdurchmesser von DN 25 und darunter zu
verwenden. Beim Austausch von Wärmezählern in existierenden Installationen kann es in bestimmten Fällen
zugelassen werden, Tauchhülsenfühler auf kleinen Wärmezählern zu verwenden, aber Fühlertyp bzw. Tauchhülsentyp
müssen aus der "Bestandsliste der verwendeten kurzen Tauchhülsen" hervorgehen.
Beim Fühler, der vom Werk aus im Durchflusssensors montiert ist, ist das Fühlerkabel nicht gekennzeichnet. Der
andere Fühler, der mit einem grünen Kunststoffring gekennzeichnet ist, muss im "entgegengesetzten" Rohr im
Verhältnis zum Durchflusssensors montiert werden.
Kamstrup A/S · Technische Beschreibung · 5512-1335_F1_DE_12.2016

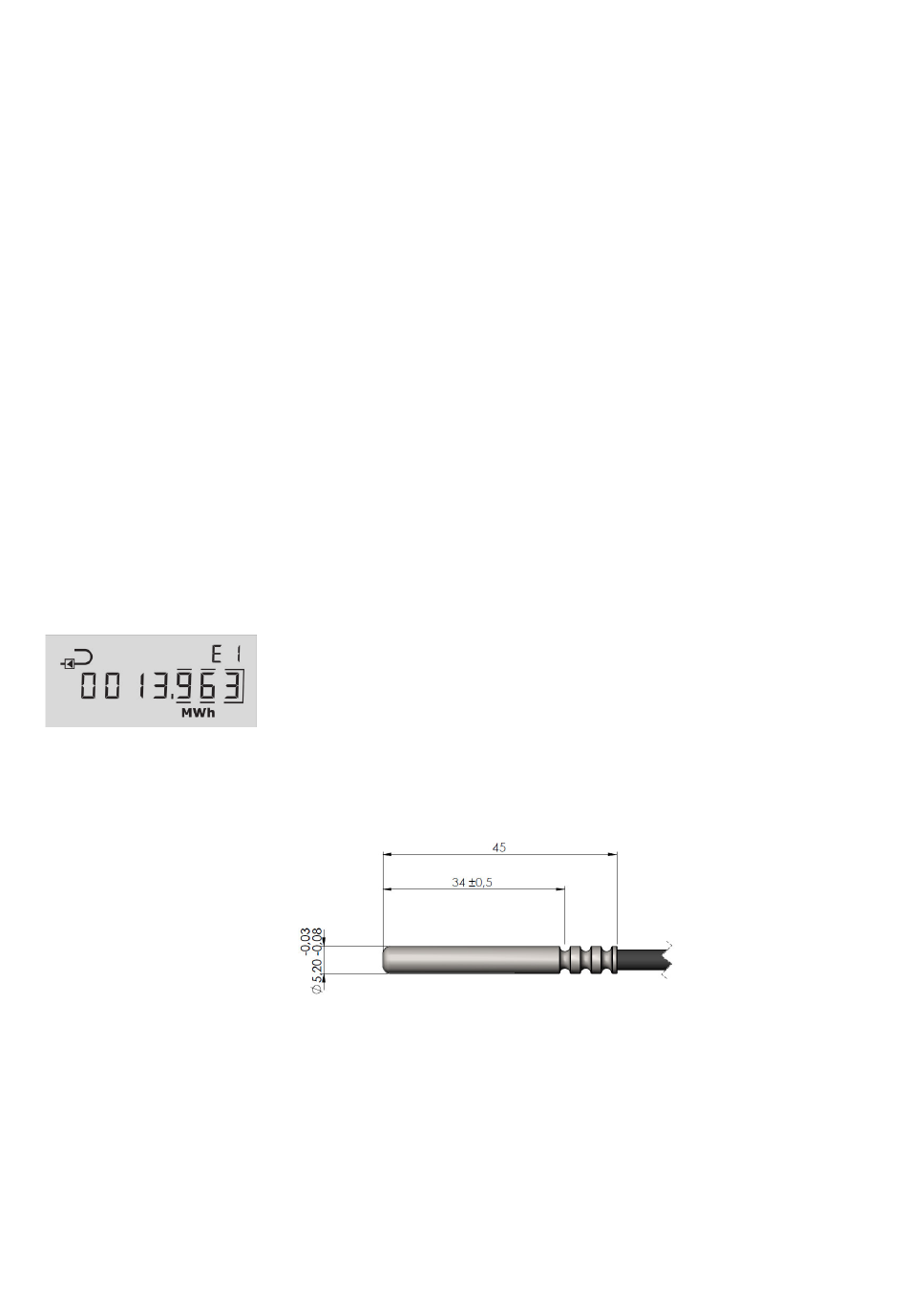

Beispiel:
