MULTICAL® 603
3.2 Einbau von ULTRAFLOW® ≤ DN125

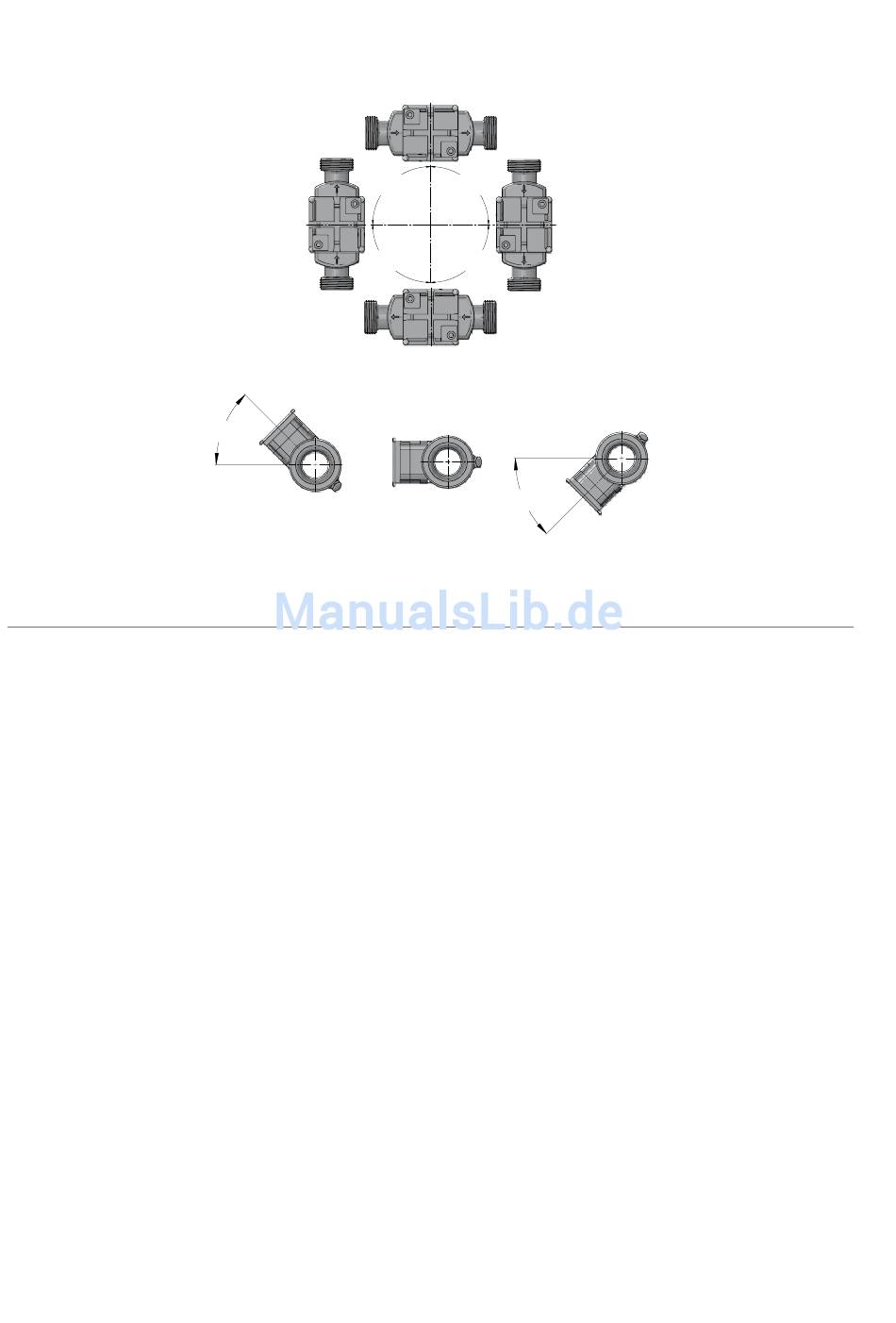

Der Durchflusssensor kann waagerecht, senkrecht oder schräg eingebaut werden.
Der Durchflusssensor sollte mit dem Kunststoffgehäuse an der Seite
Bei Bedarf darf der Durchflusssensor bis zu ±45° zur Rohrachse gedreht werden*.
* Durchflusssensoren des Typs 65-5-XXHX-XXX in den Größen q
gedreht werden.
Achtung: Bei Installationen, wo die Mediumstemperatur niedriger als die Umgebungstemperatur
ist, muss ULTRAFLOW® die kondenssichere Ausgabe sein. Gleichzeitig darf ULTRAFLOW®
nicht mit dem Kunststoffgehäuse unterhalb von 0° gedreht eingebaut werden. Es wird
empfohlen, das Kunststoffgehäuse 45° nach oben zu drehen.
3.3 Montage von ULTRAFLOW® 54 ≥ DN150
Siehe die Installations- und Bedienungsanleitung Nr. 5512-887.
8
Max. 45°
sitzend montiert werden (bei waagerechter Montage).
90° 90°
90° 90°
Max. 45°
0,6...2,5 m
p
Kamstrup A/S • 55122071_A3_DE_11.2017
3 /h dürfen nicht nach oben
