MULTICAL® 302

6.3 Gerade Einlaufstrecke

MULTICAL ® 302 erfordert weder eine gerade Einlauf- noch Auslaufstrecke, um die Messinstrumentrichtlinie (MID)
2004/22/EEC und EN 1434:2007 einzuhalten. Nur bei kräftigen Durchflussstörungen vor dem Zähler ist eine gerade
Einlaufstrecke notwendig. Es ist zu empfehlen, die Richtlinien von CEN CR 13582 einzuhalten.
Eine optimale Platzierung kann durch Berücksichtigung der unten stehenden Installationsmethoden erzielt werden.
Für allgemeine Informationen über die Installation, siehe evtl. DIN-Fachbericht 85DS/CEN/CR 13582, Installation von
Wärmezählern. Richtlinie für Auswahl, Installation und Betrieb von Wärmezählern; Deutsche Fassung CR 13582.
28

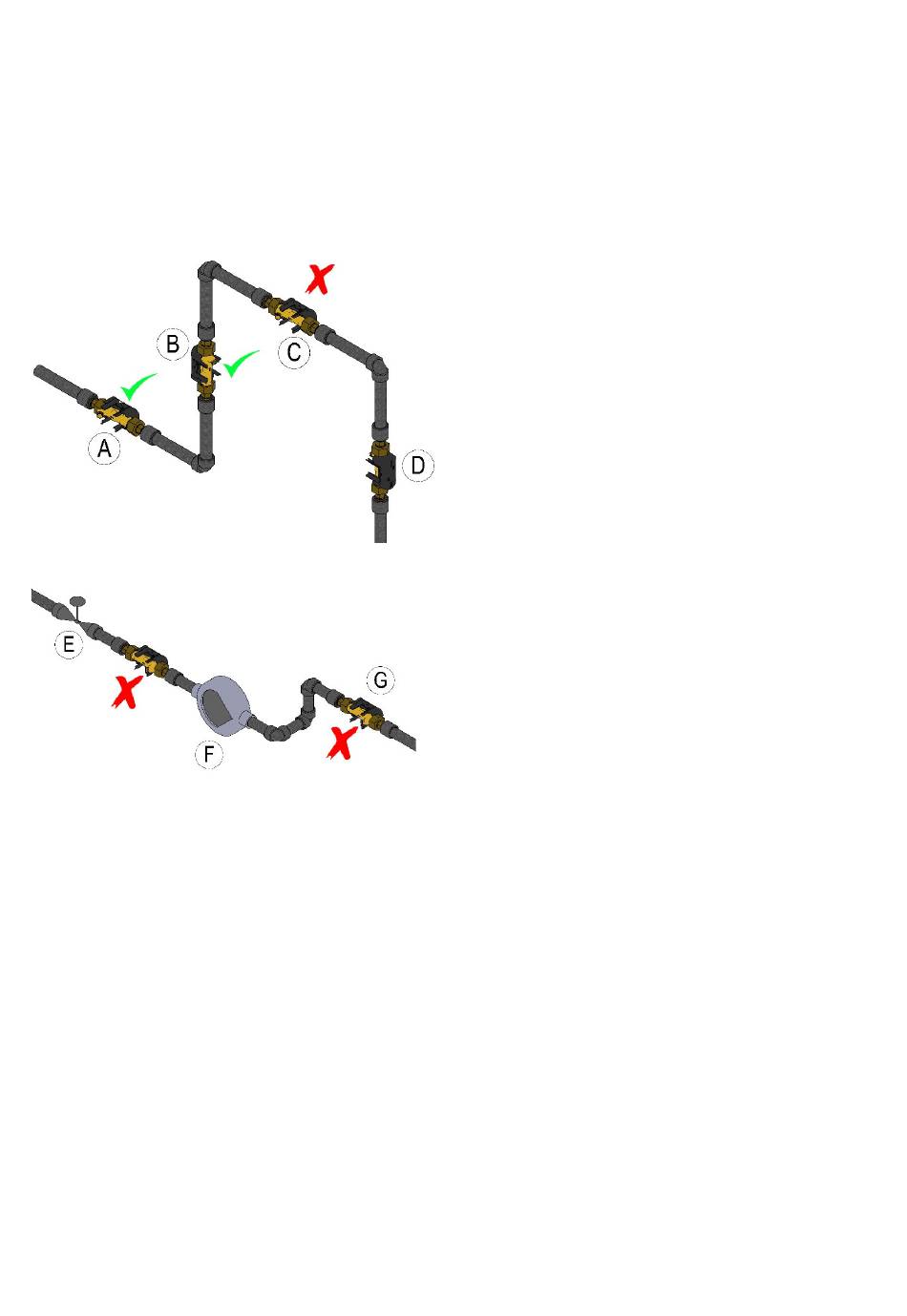

Abb. 3
A
Empfohlene Platzierung des
Durchflusssensors
B
Empfohlene Platzierung des
Durchflusssensors
C
Unannehmbare Platzierung wegen
Gefahr der Luftansammlungen
D
Annehmbare Platzierung in
geschlossenen Anlagen
E
Ein Durchflusszähler soll nicht
unmittelbar nach einem Ventil platziert
werden, abgesehen von Absperrhähnen,
die ganz offen sein müssen, wenn sie
nicht zum Absperren verwendet werden
F
Ein Durchflusssensor sollte nicht
unmittelbar vor (auf der Saugseite) und
auch nicht unmittelbar nach einer
Pumpe (auf der Druckseite) platziert sein
G Ein Durchflusszähler soll nicht nach
einem U-Bogen in zwei Ebenen platziert
werden
