Installation

6.1 Installationsanforderungen

Vor der Installation von MULTICAL
ersetzt. Entfernen Sie hiernach die Siegeloblaten vom Ein- und Auslauf des Zählers, und montieren Sie
Verschraubungen am Durchflusssensor. Neue Fiberdichtungen in originaler Qualität müssen immer verwendet werden.
Der Durchflusssensor muss mit dem Pfeil in Richtung des Durchflusses installiert werden.
Bei der Verwendung von anderen Verschraubungen als die originalen von Kamstrup A/S ist sicherzustellen, dass die
Gewindelänge der Verschraubungen den Anzug der Dichtungsfläche nicht hindert.
Die korrekte Montage des Durchflusssensors, im Vorlauf oder im Rücklauf, geht aus dem Display hervor.
Um Kavitation vorzubeugen, muss der Betriebsdruck beim Durchflusssensor mindestens 1 bar bei qp und mindestens
2 bar bei qs sein. Dies gilt für Temperaturen bis zu ca. 80 °C. Siehe Abschnitt 6.5 für weitere Informationen über den
.
Betriebsdruck.
Nach der Montage können die Durchflussventile geöffnet werden. Das Vorlaufventil soll zuerst geöffnet werden.
Der Durchflusssensor darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt werden.
Erlaubte Betriebsverhältnisse
Umgebungstemperatur:
Medientemperatur:
Systemdruck:
Service
Wenn der Zähler in der Wärmeanlage montiert ist, sind weder Schweißen noch Gefrieren erlaubt. Montieren Sie den
Zähler von der Anlage ab, bevor solche Arbeit angefangen wird.
Um einen eventuellen Zähleraustausch zu erleichtern, sollten Absperrventile immer an beiden Seiten des Zählers
montiert werden.
Unter normalen Betriebsverhältnissen ist kein Schmutzfänger vor dem Zähler erforderlich.
26
® 302 sollte die Wärmanlage durchgespült werden, während ein Paßstück den Zähler

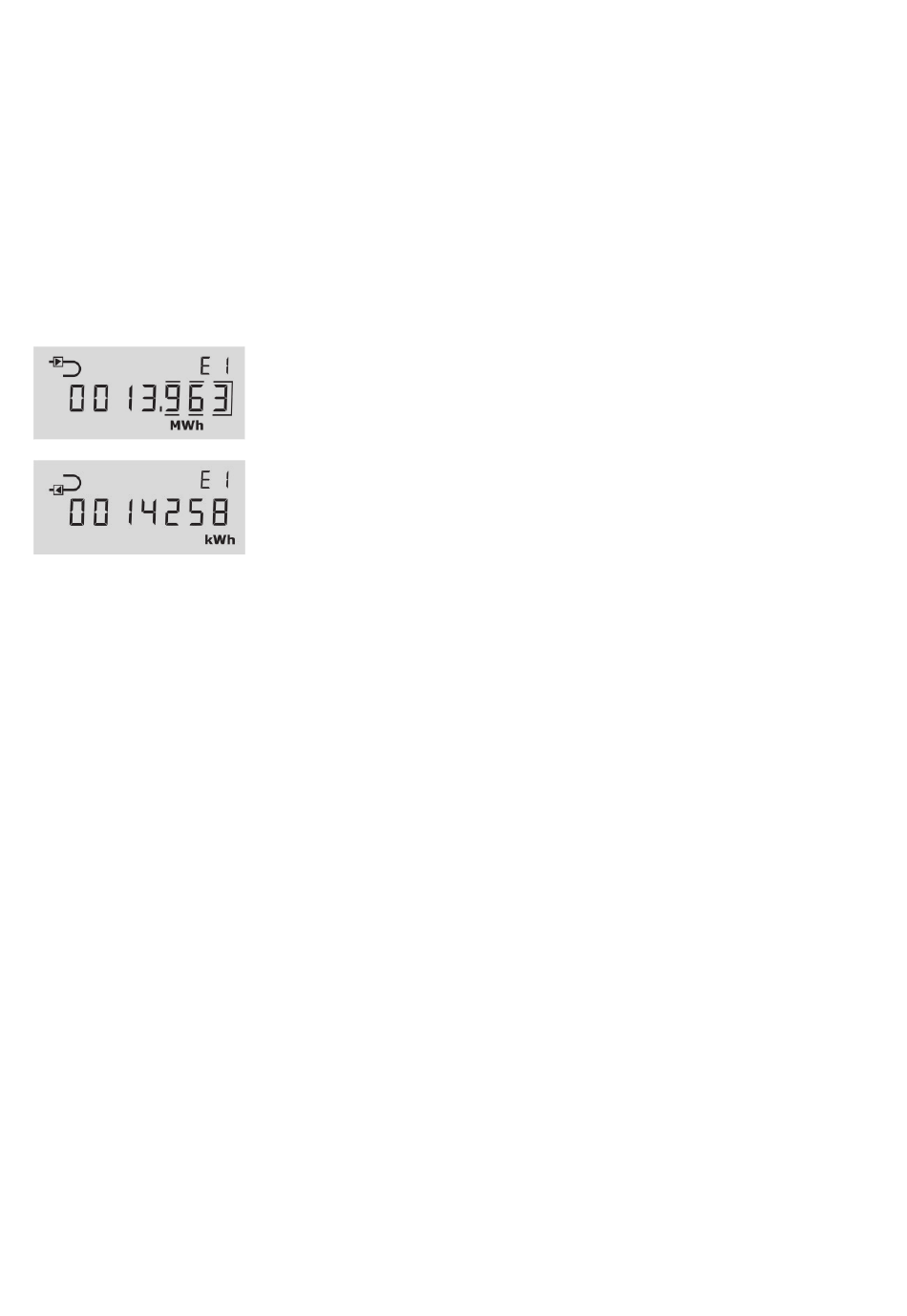

Beispiel für die Displayanzeige,
wenn der Zähler
"Durchflusssensor im Vorlauf"
konfiguriert ist.
Beispiel für die Displayanzeige,
wenn der Zähler
"Durchflusssensor im Rücklauf"
konfiguriert ist.
5...55 °C (Innenmontage). Max. 30 °C für die optimale
Batterielebensdauer.
2... 130 °C mit Rechenwerk montiert an der Wand
15... 90 °C mit Rechenwerk montiert auf dem Durchflusssensor
1...16 bar oder 1...25 bar abhängig von der Kennzeichnung des Zählers
auf
auf
