Displayfunktionen; Anzeigeschleife Wählen - Kamstrup MULTICAL 302 Technische Beschreibung

MULTICAL® 302
8

Displayfunktionen


MULTICAL 302 verfügt über ein leicht lesbares LCD-Display mit acht Ziffern, Messeinheiten und einem
Informationsfeld. Für die Energie- und Volumenanzeige werden sieben Ziffern mit den entsprechenden Messeinheiten
verwendet, während z.B. für die Anzeige der Zählernummer acht Ziffern verwendet werden.
Wenn die Drucktaste 8 Minuten lang nicht betätigt worden ist, erlischt das Display. Wenn das Display erloschen ist,
erscheinen 3 Striche in der rechten Seite des Displays jede 32. Sekunde im "Normalmodus" oder jede 8. Sekunde im
"Schnellmodus". Zur Aktivierung des Displays wird die Drucktaste betätigt.
Als Standardanzeige gilt die Anzeige der kumulierten Energie. Durch Betätigung der Drucktaste reagiert das Display
sofort, indem es andere Anzeigen abruft. 4 Minuten nach letzter Betätigung der Drucktaste kehrt das Display
automatisch zur Energieanzeige zurück, und nach weiteren 4 Minuten ohne Betätigung der Drucktaste, erlischt das
Display, um Strom zu sparen.
Der Zähler verwendet 4 verschiedene Schleifen für 4 verschiedene Anwendungen: User-Schleife, Tech-Schleife, Setup-
Schleife und Test-Schleife. Es ist nur möglich, jeweils eine Schleife anzuzeigen.

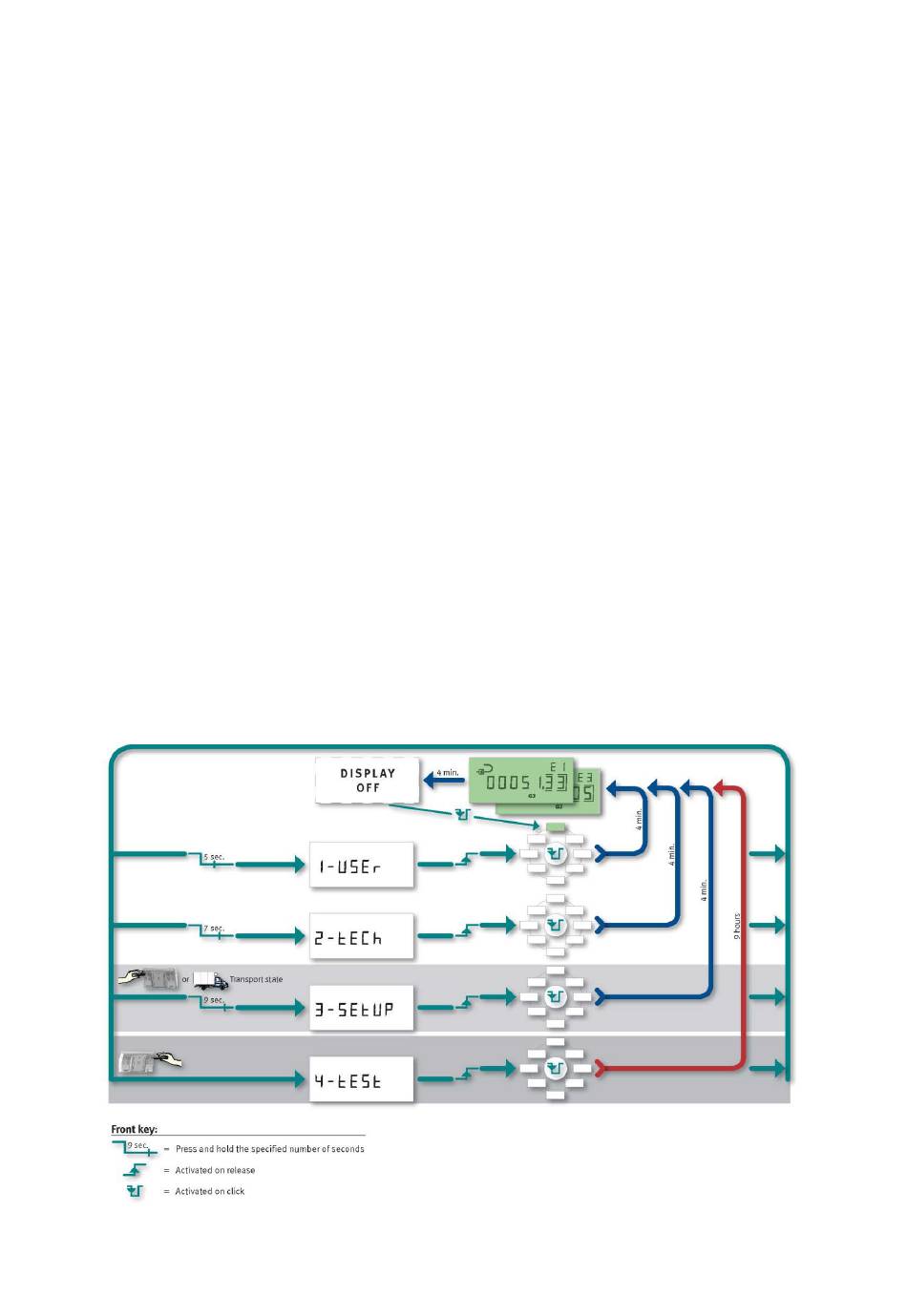

8.1 Anzeigeschleife wählen
Über die Drucktaste auf der Vorderseite des Zählers können Sie zwischen 4 Anzeigeschleifen wählen. Ohne Rücksicht
auf die gewählte Anzeige können Sie zur User-Schleife wechseln, indem Sie die Drucktaste 5 Sekunden lang gedrückt
halten, bis "1-User" angezeigt wird, und danach die Taste loslassen. Wenn Sie die Drucktaste jedoch 7 Sekunden lang
gedrückt halten, erscheint "2-Tech" in der Anzeige, und wenn Sie die Taste hier loslassen, haben Sie Zugang zur Tech-
Schleife.
Bei der Lieferung ist der Zähler im "Transportmodus", und in diesem Modus haben Sie Zugang zur Setup-Schleife
(ländercodeabhängig), wenn Sie die Taste 9 Sekunden lang gedrückt halten und danach die Taste loslassen. Wenn
der Zähler die erste Volumensummierung registriert hat, entweder 0,01 m 3 (10 L) oder 0,001 m 3 (1 L) – abhängig von
der gewählten Auflösung, wechselt er von "Transportmodus" zu "Normalmodus", und hiernach gibt es keinen Zugang
zur Setup-Schleife, es sei denn die Plombe auf der Rückseite des Zählers gebrochen und die Installationsschalter
aktiviert wird.
Es gibt nur Zugang zur Test-Schleife, wenn die Test-Plombe gebrochen und der Test-Schalter aktiviert wird.
Kamstrup A/S · Technische Beschreibung · 5512-1335_F1_DE_12.2016
48
