6 Elektrischer Anschluss, MULTICAL® 6M2
MULTICAL® 6M2 kann an Einheiten mit elektronischer Abtastung oder Reed-Schalter sowie
Einheiten mit aktiven Impulsen angeschlossen werden. Es wird unten beschrieben, wie man diese
Durchflusssensoren und Temperaturfühlern anschließt.

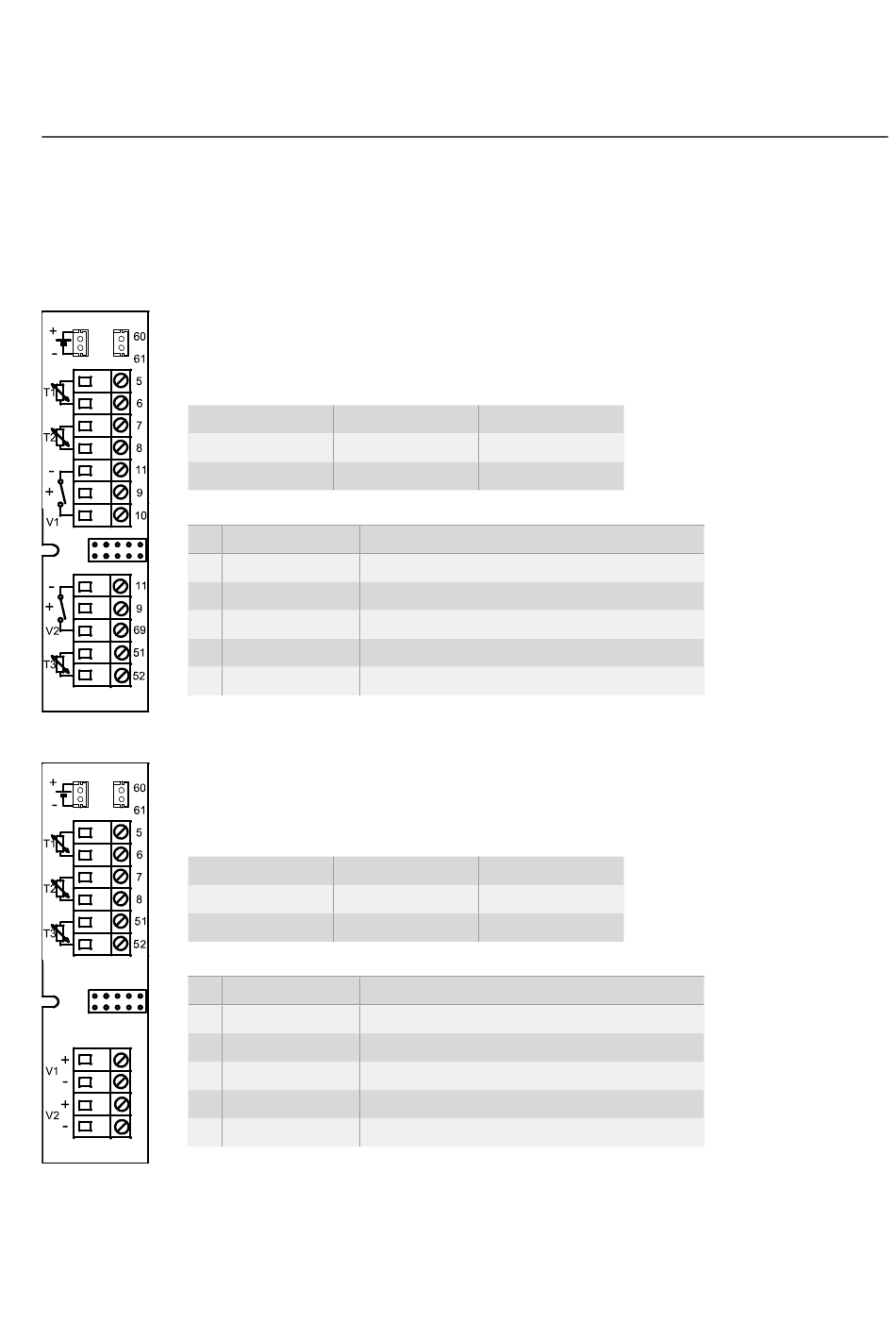

6.1 Anschluss von Einheiten mit elektronischer Abtastung oder Reed-Schalter
Durchflusssensoren mit Reed-Schalterausgang und elektronischen
Abtasteinheiten werden auf Klemmen 11–10 bzw. 11–69 angeschlossen.
Die Polarität der Temperaturfühler T1, T2 und T3 ist gleichgültig.
-
SIG
T1 5-6
T2 7-8
V1 11-10
V2 11-69
T3 51-52
6.2 Anschluss der Einheiten mit aktiven Pulsen
Durchflusssensoren mit aktiven Pulsen sind an Klemme 11B–10B bzw. 79B–69B
anzuschliessen.
Die Polarität der Temperaturfühler T1, T2 und T3 ist gleichgültig.
-
SIG
T1 5-6
T2 7-8
10B
V1 11B-10B
11B
V2 79B-69B
69B
79B
T3 51-52
Kamstrup A/S • 55121601_B1_DE_02.2019
V1
11
10
Klemmreihe Nr. Standard-Wärme- und Kältemessung
Fühler im Vorlauf (rot)
Fühler im Rücklauf (blau)
Durchflusssensor im Vorlauf oder Rücklauf
-
-
V1
11B
10B
Klemmreihe Nr. Standard-Wärme- und Kältemessung
Fühler im Vorlauf (rot)
Fühler im Rücklauf (blau)
Durchflusssensor im Vorlauf oder Rücklauf
-
-
V2
11
69
V2
79B
69B
MULTICAL® 6M2
11
