MULTICAL® 302
14.2 Prüfverbindung
Während des Tests wird entweder den optischen Auslesekopf mit USB-Stecker (66-99-099) zur seriellen Auslesung der
hochauflösenden Energie- und Volumenregister oder Pulse Interface (66-99-143) mit optischem Auslesekopf und
Anschlusseinheit für hochauflösende Impulsausgänge verwendet. Der Zähler muss im Test-Modus sein.
14.2.1
Eichimpulse
72

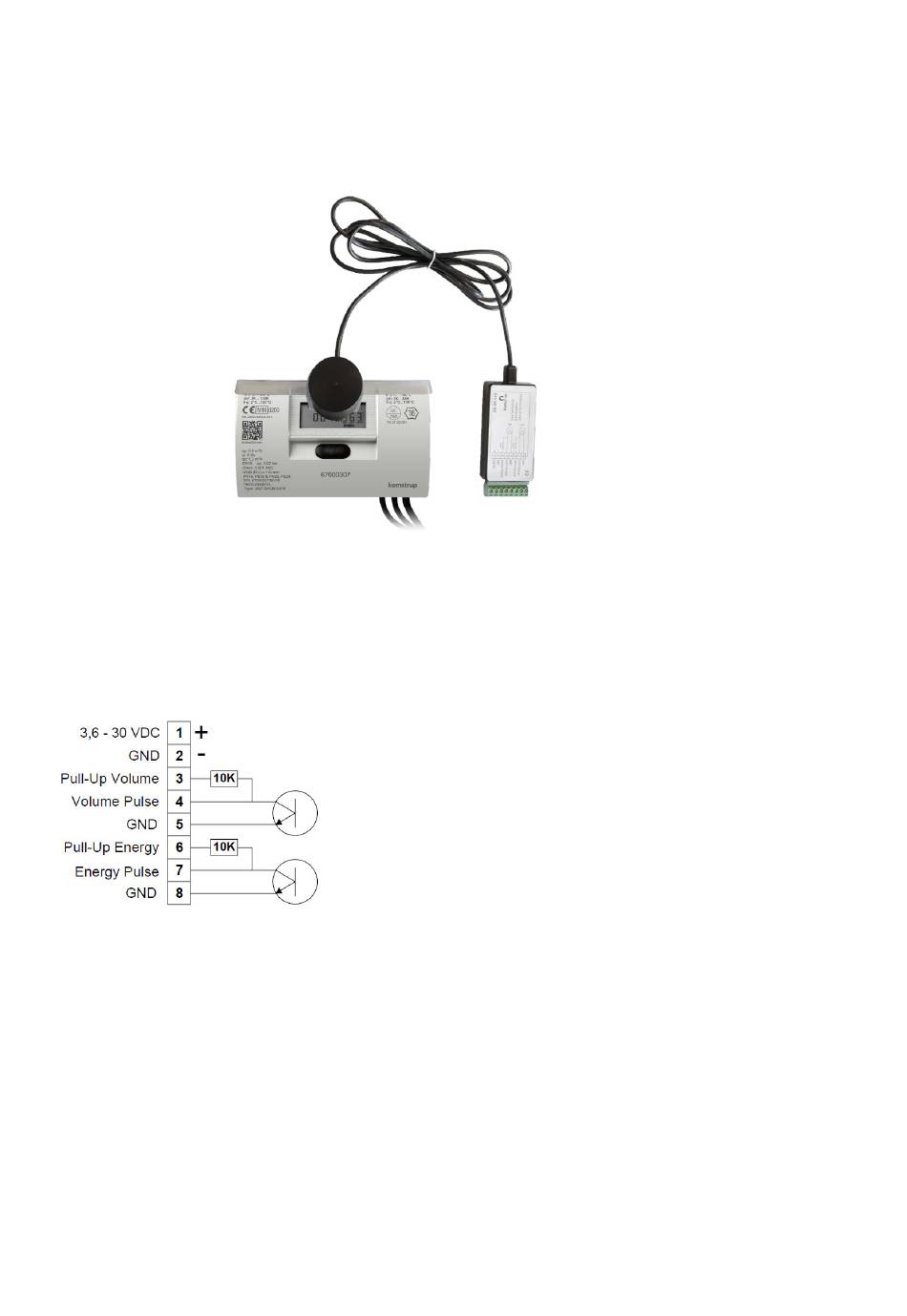

Wenn Pulse Interface, Typ 66-99-143, an die Stromversorgung
oder eine Batterie angeschlossen ist, die Einheit an den Zähler
angebracht ist, und dieser auf Test-Modus eingestellt ist, wird
folgendes ausgesendet:
• Hochauflösende Energieimpulse (1 Wh/Impuls) auf Klemme
7 und 8
• Hochauflösende Volumenimpulse (10 ml/Impuls) auf
Klemme 4 und 5
Impulsschnittstelle 66-99-143, technische Daten
Versorgungsspannung
Stromverbrauch
Impulsausgänge
Impulslänge
Energieimpuls
Volumenimpuls
Kamstrup A/S · Technische Beschreibung · 5512-1335_F1_DE_12.2016
3,6 – 30 VDC
15 mA
30 VDC 15 µΑ
3,9 ms
1 Wh/Impuls (1000 Impulse/kWh)
10 ml/Impuls (100 Impulse/Liter)
